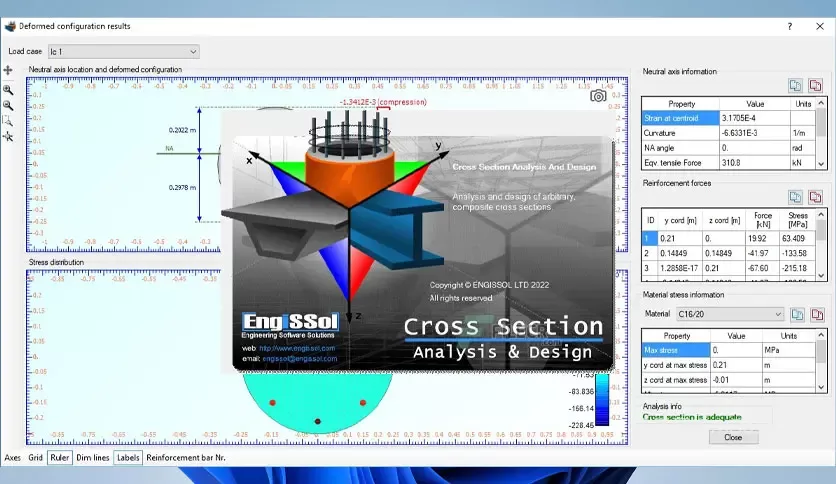

Cross Section Analysis And Design 5.7.1_截面分析软件

专业的截面分析与钢筋混凝土设计软件：Cross Section Analysis And Design

在钢筋混凝土结构、钢结构及组合结构的设计过程中，截面特性计算与承载力校核是最基础也是最核心的工作之一。无论是矩形梁、圆形柱，还是复杂的异形截面，工程师都需要一套精确、高效且符合设计规范的工具来完成弯矩-曲率分析、交互曲线绘制以及配筋计算。

Engissol Cross Section Analysis And Design 是一款面向 Windows 平台的专业截面分析与设计软件。它不仅能够计算任意形状截面的几何属性，还支持依据多种国际主流规范进行钢筋混凝土截面的配筋设计与验算。软件内置丰富的型钢库与材料库，可同时处理包含一个或多个几何实体（矩形、多边形、圆形、弧线等）的复杂截面。

核心功能详解

1. 任意形状截面的几何建模

• 支持通过图形化界面直接绘制截面，也可组合多种基本几何图形：
  • 矩形 / 多边形
  • 圆形 / 圆弧 / 环形
• 可以从内置的标准型钢库中直接导入工字钢、槽钢、角钢、方钢管等截面，涵盖以下国际规范：
  • AISC（美国）
  • 澳大利亚-新西兰
  • BS（英国）
  • 中国标准（GB）
  • 欧洲规范（EU）
  • 印度规范
  • 铝合金型材库

2. 全面的截面属性计算

软件能够自动计算任意截面的以下几何与力学特性：

• 面积、周长、质量
• 惯性矩（Ixx, Iyy）
• 极惯性矩
• 截面模量（Wxx, Wyy）
• 回转半径
• 塑性截面模量
• 形心位置
• 剪切面积

3. 钢筋混凝土截面设计（钢筋量计算）

这是该软件的核心亮点之一，完全符合以下主流设计规范：

主要功能包括：

• 根据给定荷载进行配筋设计（自动计算所需钢筋面积）
• 对已有配筋方案进行验算（校核承载力是否满足）
• 自动绘制交互曲线（轴力-弯矩包络图，N-M Interaction Diagram）
• 绘制弯矩-曲率图（Moment-Curvature Diagram）
• 在双轴偏压荷载下确定中性轴位置，并生成应变图与应力云图
• 支持按中性轴平面位置反算截面承载力

4. 丰富的材料库与自定义材料

• 混凝土强度等级库：涵盖各规范规定的标准强度
• 钢筋等级库：符合各规范的热轧钢筋、高强钢筋等
• 自定义材料：用户可输入应力-应变曲线，支持以下本构模型：
  • 线性
  • 双线性
  • 三线性
  • 抛物线型

5. 图形化前后处理

• 高质量图形渲染：截面、应力云图、应变图、弯矩-曲率图均可实时可视化
• 全图形化操作：缩放、平移、网格捕捉、实时编辑
• 所有用户操作均可在图形界面中实时完成

6. 多单位系统支持

• 公制单位（mm, N, MPa 等）
• 美制/英制单位
• 用户自定义单位
• 工作过程中可随时切换单位

技术亮点总结

适合哪些行业或企业？

用户界面与使用体验

• 统一图形环境：建模、分析、结果查看均在同一个界面完成，无需切换多个模块。
• 实时操作：所有动作（绘制截面、施加钢筋、查看结果）均为实时图形反馈。
• 学习曲线平缓：界面逻辑清晰，有结构力学基础的工程师可在短时间内上手。

系统要求

• 操作系统：Windows 11 / 10 / 8.1 / 7
• 内存：2 GB（建议 4 GB 或更高，用于大型复杂截面）
• 硬盘空间：200 MB 或以上
• 显卡：支持 OpenGL，推荐独立显卡以获得更流畅的图形渲染

总结

Engissol Cross Section Analysis And Design 是一款集截面几何特性计算、钢筋混凝土配筋设计、多规范验算于一体的专业工具。它填补了通用有限元软件在单一截面精细分析上的空白，尤其适合需要频繁进行异形截面设计、配筋校核及弯矩-曲率分析的结构工程师。

无论您是从事建筑、桥梁、地下结构的设计人员，还是高校土木专业的教师与学生，如果正在寻找一款功能全面、规范支持丰富、且图形化操作便捷的截面分析软件，Cross Section Analysis And Design 是一个非常值得考虑的专业选择。
