一、软件基础介绍
GrafCet Studio Pro是由德国 MHJ-Software 公司自主研发打造的专业工控编程工具，软件严格依照DIN EN 60848 欧洲 GRAFCET 顺序控制标准研发而成，主打可视化流程图式 PLC 编程模式。和传统工控编程软件不同，这款软件最大特点就是直接将绘制好的流程图表当作正式控制程序使用，不用再额外转换成梯形图、功能块图等格式，操作上手简单，编程效率极高，现如今在工业自动化课堂教学、现场设备调试、工业序列控制系统项目开发等场景中使用十分普遍。
二、产品核心定位与实用优势
- 贴合行业官方标准全程遵循欧洲通用顺序控制 DIN EN 60848 规范设计，绘制的流程图既是运行程序，也可直接当作项目技术文档使用，做到程序与资料一体化，方便项目交接与后期维护。
- 省去格式转换，大幅提效工作人员完成 GRAFCET 流程绘制之后，能够直接一键下发至 PLC 设备运行，彻底省去手动转译梯形图、FBD 功能块图的繁琐步骤，日常编程工作效率可提升八成以上，同时有效减少人为转换带来的程序逻辑错误。
- 逻辑通用，多设备自由复用一套编写完成的 GRAFCET 控制逻辑，不用二次修改调整，就能直接适配西门子 S7 系列控制器、CODESYS 平台设备、树莓派、Arduino 等多款主流工控及嵌入式硬件，通用性极强。
- 支持联动仿真调试软件自带独立仿真运行模块，还能和 Factory I/O、PLC-Lab 这类热门虚拟工厂仿真软件搭配联动调试，提前模拟设备运行状态，降低现场调试风险。
三、2.5.0.8 版本全新升级内容
该版本在 2026 年 3 月 31 日正式更新上线，针对日常绘图操作、设备适配、运行效率做出多项实用优化：
- 优化垂直跳转条件编辑框，支持自动拉伸扩容，编写长段控制表达式更加顺畅；
- 新增连接线智能补全功能，系统自动识别缺失线路并智能补齐，减少绘图卡顿耽误进度；
- 专门针对西门子 S7-1200 G2 系列 PLC 进行深度适配优化，程序生成速度更快，设备下载传输效率显著提升；
- 调整软件界面布局，流程图功能组件面板图标统一左对齐，整体界面干净清爽，日常操作观感更佳。
四、软件核心实用功能
1. 标准化可视化流程设计

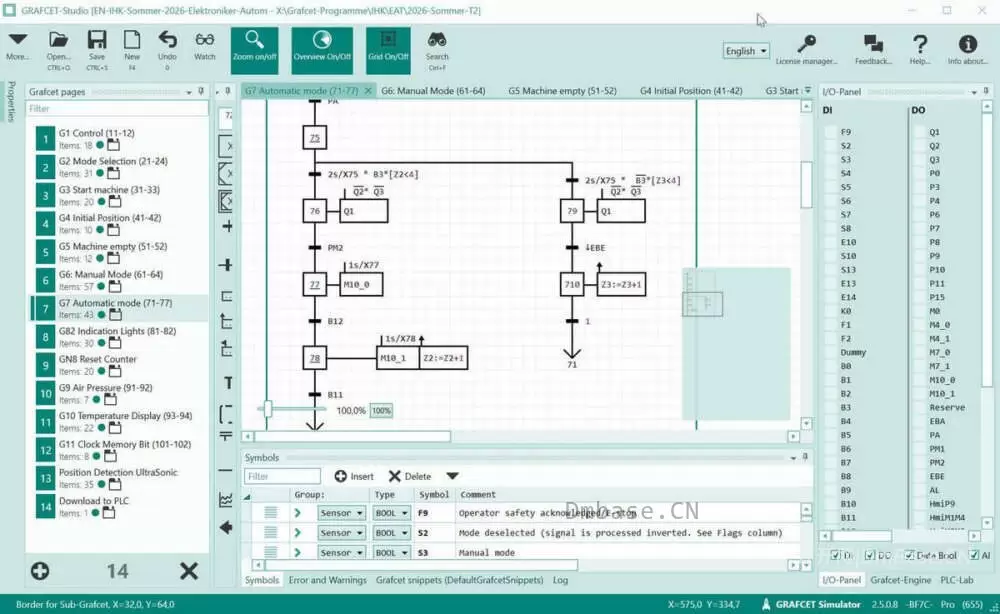

软件内置全套 GRAFCET 标准编程元素，包含运行步骤、跳转条件、执行动作、流程分支与汇合等组件，采用拖拽式操作就能快速搭建整套工业顺序控制流程。编辑过程中自带实时语法检测功能，一旦出现重复动作、逻辑冲突等问题，软件会用红色标识及时提醒，做到边绘制边纠错。同时支持自主修改命名 I/O 点位地址，还能通过 CSV 文件批量导入导出点位表格，程序可读性更强。面对大型复杂工控项目，还能拆分多个页面编写流程，支持跨页面调用程序，满足大型项目开发需求。
2. 一站式仿真调试功能
用户在没有实体工控硬件的情况下，依靠软件内置仿真系统，就能完整模拟整套控制流程运行过程，实时查看流程启停状态、I/O 点位数据变化。还可对接 3D 虚拟工厂平台，用编写好的 GRAFCET 程序直接操控虚拟工业设备，全程离线完成调试工作，规避现场实操安全隐患。程序成功下载至实体 PLC 之后，工作人员还能在线实时监控流程运行状态、跳转条件以及点位信号，随时手动强制修改点位状态，快速排查现场运行故障。
3. Pro 版专属多设备直连功能
借助配套 Grafcet-Engine 设备运行组件，编写完成的程序可一键下发至各类硬件设备独立运行，脱离电脑也能稳定执行控制逻辑。设备适配范围十分广泛，全面兼容西门子 S7-1200、S7-1500、S7-300/400 全系列 PLC；支持万可、施耐德、伊顿等依托 CODESYS 平台开发的控制器；同时也适配树莓派、Arduino、西门子 IOT2000 等嵌入式物联网设备，满足多元化项目开发需求。
4. 专业教学实训实用功能
软件内置专属学员使用模式，授课老师可以锁定程序编辑权限，仅开放仿真运行与状态查看功能，方便课堂实训考核，规范学员实操流程。软件自带大量成熟实训案例，涵盖物料分拣生产线、自动化装配设备、传送带启停控制等常用工业场景，下载即可直接投入教学使用。除此之外，这款软件还是德国 IHK 工业职业资格认证指定推荐实训工具，内置大量考试专用项目模板，非常适合备考学习使用。
五、适用行业与使用人群
- 教育教学领域各大职业院校、工科高校自动化、机电一体化相关专业日常授课、实训练习，工控技能培训机构开展系统化 PLC 顺序控制教学，以及 IHK 工业资格考证专项学习。
- 工业生产企业制造企业自动化产线程序编写改造、车间流水线序列逻辑调试，设备运维人员日常技能提升练习。
- 工控技术从业者自动化编程工程师快速开发顺序控制项目，嵌入式开发人员搭建简易工控控制程序，工控调试人员提前离线模拟调试项目流程。
- 工控系统集成商用于前期项目方案逻辑验证，快速搭建自动化控制流程，缩短整体项目开发周期。
