SOFiSTiK Analysis Design 2027_BIM结构分析设计Revit插件

一、软件简介

SOFiSTiK Analysis + Design 2027 是适配 Revit 平台的专业 BIM 结构一体化分析设计插件，2027-0 版本于 2026 年 7 月正式发布，打通 Revit 物理建筑模型与 SOFiSTiK 有限元分析模型双向联动，实现建模、荷载分配、边界约束、有限元网格划分、结构验算、施工图出图一体化工作流。

软件依托 Revit 原生 BIM 环境，无需切换第三方软件即可完成建筑结构力学仿真，支持混凝土、钢结构、幕墙、桩基基础等多类构件建模计算，新版大幅优化分析模型与实体模型协同逻辑，提升网格可视化、荷载传导、图纸归档能力，是建筑结构 BIM 正向设计核心工具。

旧版本项目文件可自动升级适配 2027 版，但升级后项目无法回退至低版本打开，升级后需核验系统构件映射关系。

二、主要功能

1. BIM 双向一体化建模联动
   深度适配 Revit 2027 原生分析模块，同步搭建物理实体构件与结构分析构件，支持墙体、楼板、梁柱、幕墙、桩基等构件一键转换分析模型；可自由控制分析节点托管属性，通过分割命令沿线条、边界拆分分析面板，精准细化模型。
2. 全新从属面积荷载分配体系
   新增从属面积分析面板，仅传递面荷载至下方承重梁柱构件，不参与整体结构刚度计算，专门用于幕墙围护、外立面荷载传导模拟，自动将面荷载转化为线荷载、点荷载，完整还原风荷载等外部荷载传递路径。
3. 灵活无约束边界条件设置
   边界约束完全兼容 Revit 图纸流程，支持共享参数、视图筛选、明细表、标签标注，可在基础平面图、桩基明细表直接调取结构计算数据；新增无约束边界条件，脱离构件几何限制定义桩基、独立基础支撑，简化基础建模。
4. 分析与实体模型名称同步传递

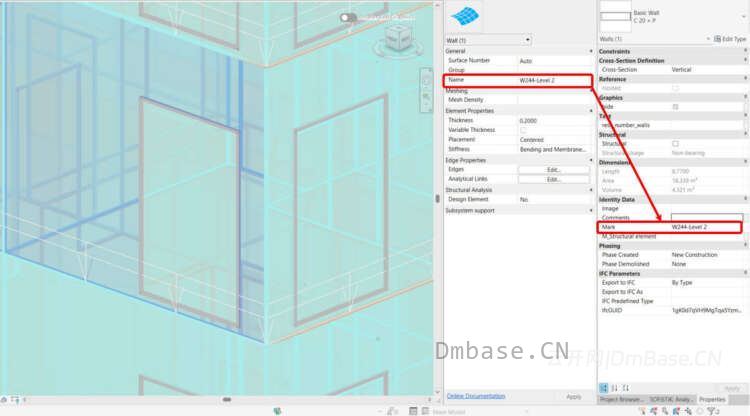

   内置名称批量转移命令，一键将分析构件 SOFiSTiK 标识同步至对应实体构件参数；搭配 Revit 编号模板功能统一批量命名构件，统一全专业图纸构件标注，提升跨专业协同效率。
5. 有限元网格可视化与故障排查

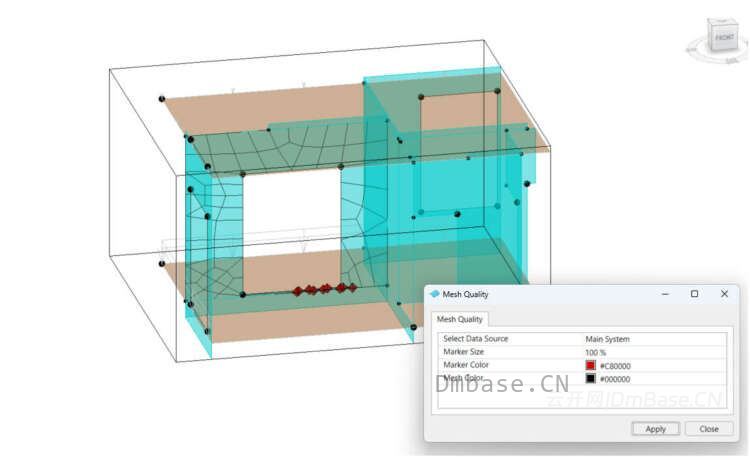

   网格警告弹窗支持一键定位异常构件，自动隔离、高亮问题单元网格；Revit 内网格渲染引擎升级，网格不会遮挡底层分析构件选择，可快速剖切局部区域排查网格畸形、划分不合理问题。
6. Revit 原生分析属性快速检索
   搭载 Revit 专属分析属性选取工具，一键跳转构件绑定荷载、边界约束，大型复杂项目模型核查、故障排查效率大幅提升；兼容 Revit 2027 全新幕墙类分析面板，自动识别并转化为从属荷载面板。
7. 标准化结构构件验算模块
   内置梁、柱、楼板一体化构件验算流程，配套专业结构承载力、配筋、稳定校核功能，后续更新将迭代全新优化版验算命令，适配各类民用、工业建筑规范验算需求。
8. 完整图纸与明细表归档输出
   依托 Revit 原生标注、明细表体系，将边界条件、荷载信息、计算结果嵌入施工图纸，自动生成桩基、楼板、梁柱计算明细表，直接用于审图归档。

三、适合行业

1. 建筑 BIM 设计院：住宅、商业综合体、写字楼 BIM 正向结构设计、幕墙受力分析
2. 幕墙专项设计单位：外立面围护结构风荷载传导、幕墙支撑体系受力验算
3. 市政与基础工程企业：桩基、独立基础、地下室底板支撑体系建模分析
4. 工业建筑设计院：厂房钢混框架、设备支撑结构一体化 BIM 计算
5. 结构加固咨询公司：既有建筑 BIM 模型复核、改造项目荷载重新分配验算
6. BIM 技术咨询服务商：多专业协同模型整合、BIM 结构正向流程落地培训
7. 高校土木科研机构：BIM 有限元协同教学、建筑结构数字化仿真课题研究

四、系统要求

硬件配置

• 处理器：多核 Intel/AMD 处理器，大型 BIM 项目推荐工作站级多线程 CPU
• 内存：基础项目最低 16GB，高层、复杂幕墙、大面积楼板模型建议 32GB 及以上
• 显卡：支持 Revit 2027 图形渲染独立显卡，4GB 以上显存，专业图形卡适配网格高清显示
• 硬盘：预留 15GB 以上存储空间，SSD 固态硬盘提升模型加载、网格生成速度
• 显示器：1080P 及以上分辨率，双屏便于同步操作 Revit 实体模型与分析网格

软件环境

1. 操作系统：Windows 10/11 64 位系统，不支持 32 位系统、macOS 原生运行
2. 必备主程序：Autodesk Revit 2027 完整版本，插件依托.NET 10 框架运行
3. 配套组件：.NET Framework 10 运行库、VC++ 运行组件，完整 SOFiSTiK 核心计算内核
4. 兼容说明：仅适配 Revit2027，低版本 Revit 无法安装，旧版项目打开需自动升级转换

五、更新内容（基于官方发行说明）

SOFiSTiK Analysis + Design 2027-0 Release 2026 年 7 月

1. 项目版本兼容更新 旧大版本项目自动升级转换，升级后文件不可逆，无法用低版本软件打开；升级完成后需人工核查构件系统映射关系。
2. 新增从属面积荷载分配核心功能 新增从属面积分析面板，仅传导荷载不参与结构刚度计算，适配幕墙外立面风荷载建模，三步完成面板创建、承重构件选取、荷载自动转线 / 点荷载。
3. 边界条件功能重大升级 边界约束适配 Revit 全套出图流程，支持参数、筛选、明细表、标签；新增无约束边界条件，不受构件几何限制搭建桩基基础模型；暂不支持带内环几何的面无约束边界，导出时自动弹窗提示报错。
4. 模型名称协同流程优化 新增 Transfer Names 名称转移命令，一键同步分析构件标识至实体构件参数；搭配 Revit 编号模板批量统一构件命名，降低手动标注工作量。
5. 有限元网格可视化与排障工具升级 网格警告弹窗支持自动跳转异常构件、高亮问题单元；全新网格渲染技术，网格不遮挡底层构件，方便剖切、编辑网格属性。
6. 适配 Revit 2027 原生分析新功能 可手动控制分析节点托管属性；分析面板分割命令上线；识别 Revit 幕墙类型分析面板并自动转为从属面积；新增分析属性快速选取工具，联动荷载与边界约束。
7. 底层技术适配更新 完成.NET 10 适配，完美兼容基于.NET10 框架的 Revit 2027 程序；梁、柱、楼板集成构件验算命令进入迭代优化，全新验算功能将在后续小版本更新推送。
8. 模型交互细节优化 大型模型构件检索、隔离、剖切操作流畅度提升，大幅降低复杂 BIM 模型网格卡顿、显示异常问题。
