SOFiSTiK Bridge Modeler 2027_桥梁与隧道BIM建模插件

一、插件简介

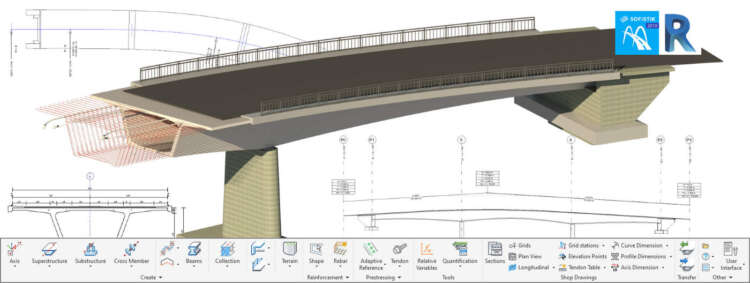

SOFiSTiK Bridge + Infrastructure Modeler 2027 是专为 Autodesk Revit 打造的市政路桥隧道专业 BIM 建模插件，聚焦桥梁、隧道、道路附属构筑物等基础设施项目参数化三维建模，依托路线线形参数与 Revit 通用族完成全流程模型搭建。

插件核心逻辑以路线轴线为骨架，在线形关键点设置定位控制点，沿轴线调用参数化桥梁截面生成上部结构，在控制点位置放置桥墩、承台、基础等下部结构，同步生成护栏、栏杆等附属构件；支持数字地形模型创建，自动批量输出横断面、纵断面、平面图纸与高程数据表。

整套模型采用全参数化驱动，修改线形、截面、标高任意参数后，全桥模型同步联动更新，完整落地市政基础设施 BIM 正向设计理念，三维模型可作为规划、施工、结构计算统一数据源头；还支持从 SOFiSTiK 桥梁数据库一键生成实体三维模型，搭配预应力钢束、线性构件钢筋自动建模功能，打通建模、出图、结构分析全流程。插件安装后会在 Revit 顶部生成独立「SOFiSTiK Bridge」功能选项卡，鼠标悬停工具可查看功能提示，按 F1 可调取详细帮助文档。

二、核心功能

1. 桥梁轴线快速创建与外部线形导入
   支持手动输入平纵线形参数生成桥梁轴线，兼容 LandXML 等外部测量线形文件一键导入，自动识别里程桩号、竖曲线、平曲线数据，批量生成轴线里程标注、曲线弧形尺寸标注。
2. 全参数化桥梁上部结构建模
   基于轴线几何搭配参数化截面生成箱梁、T 梁、板梁等多种主梁；支持多片梁装配式桥梁批量排布，轴线可变截面可绑定变量实现变高、变宽箱梁自适应建模。
3. 下部结构与附属设施批量布置 在轴线定位控制点自适应放置桥墩、桥台、桩基等下部构件，依托 Revit 自适应通用族自由修改墩台样式；沿桥梁边线批量生成护栏、防撞墙、栏杆等附属构件。
4. 数字地形 DTM 与实体模型生成
   内置数字地形模型创建工具，还原场地原始地貌；可读取 SOFiSTiK 桥梁项目数据库，直接转换生成完整桥梁三维实体模型。
5. 预应力、钢筋精细化建模
   支持自定义曲线、直线预应力钢束布置；针对箱梁、盖梁、桩基等线性结构自动批量生成钢筋模型，满足施工详图建模需求。
6. 自动施工图纸一键生成
   自动输出带尺寸标注横断面、带线形信息平面视图、含竖曲线数据纵断面图；批量生成全桥高程点汇总表格，弧形边线、轴线自动生成弧形尺寸标注，大幅减少手动绘图工作量。
7. 构件阵列与变量参数化管控
   沿轴线按排布规则批量阵列各类桥梁构件；轴线、主梁、墩台、护栏全部支持参数驱动，搭配新版相对变量参数化工具，灵活控制截面尺寸、标高、间距。

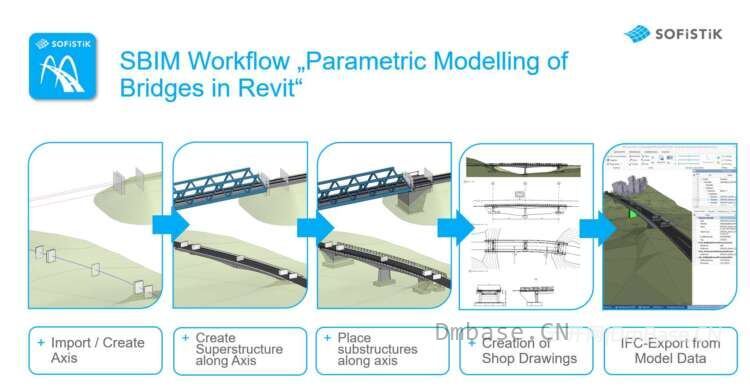

8. 标准化轴线建模完整工作流
   标准化轴线建模流程：创建导入线形轴线→定义轴线控制点与朝向→设置轴线截面变量→参数化主梁生成并绑定变量→控制点布置下部墩台→批量添加护栏附属构件→修改参数联动更新模型→一键生成全套施工图纸。
9. 配套入门教学案例文件
   官方提供多阶段完整教学样板项目，涵盖轴线、上部结构、下部结构、施工图纸、完整成品项目全套 Revit 案例文件，搭配分步教学指引，零基础快速上手建模流程。

三、适合行业与企业

1. 市政公路设计院：公路梁桥、连续刚构、互通立交、城市高架 BIM 正向建模与出图
2. 轨道交通设计院：地铁桥梁、高架轨道梁、隧道洞口构筑物参数化建模
3. 隧道工程设计单位：隧道明洞、洞口挡墙、洞内附属设施三维 BIM 模型搭建
4. 路桥施工单位：施工详图深化、钢筋模型、预应力钢束建模、工程量统计
5. 基础设施 BIM 咨询公司：大型路桥项目 BIM 模型统筹、线形复核、图纸标准化输出
6. 交通科研院校：桥梁 BIM 数字化教学、参数化建模课题、多方案比算研究
7. 大型工程总承包企业：全线多座桥梁批量标准化建模，统一项目 BIM 数据标准

四、系统运行要求

硬件配置

1. 处理器：最低 4 核 2.6GHz CPU，大型互通、长桥项目推荐 6 核 3.0GHz 以上多核处理器
2. 内存：基础小型桥梁项目 16GB 起步，互通立交、多跨连续梁复杂模型建议 32GB 及以上内存
3. 显卡：独立专业图形显卡，显存 4GB 以上，支持 Revit 硬件加速，大型模型推荐 8GB 显存显卡
4. 硬盘：预留 12GB 以上存储空间，采用 SSD 固态硬盘，提升线形导入、网格、图纸生成速度
5. 显示器：1080P 及以上分辨率，双屏便于同步查看轴线线形与三维桥梁模型

软件环境

1. 操作系统：仅支持 Windows 10/11 64 位系统，不兼容 32 位系统、macOS 原生运行
2. 宿主软件：SOFiSTiK Bridge + Infrastructure Modeler 可在 Revit 2019 及更高版本下运行。
3. 运行组件：适配 Revit2027 配套.NET 运行库、VC++ 组件，需完整安装 SOFiSTiK 核心计算内核
4. 兼容文件：支持 LandXML 测量线形文件、SOFiSTiK 桥梁数据库文件读写交互

五、更新内容（基于官方发行说明）

2027-0.0 (17.07.2026)

1. 构件集合批量编辑功能上线
   新增构件集合管理功能，支持批量定义多种桥梁构件，同时提供批量编辑、统一修改参数工具，多跨桥梁标准化建模效率大幅提升。
2. 全新相对变量参数化体系
   新增相对变量参数化方式，可依托轴线里程、截面相对尺寸设置联动参数，适配变截面、变高度复杂桥梁建模需求。
3. 纵断面工具交互全面优化
   重构纵断面编辑弹窗，操作界面更简洁，新增批量标高修改、竖曲线快速调整、视图筛选等实用功能。
4. 高级公式编辑器升级
   搭载全新界面公式编辑器，线形变量、截面尺寸、标高数据输入更直观，支持复杂分段函数快速录入，降低参数设置门槛。
5. 原有完整轴线建模工作流保留
   延续成熟轴线驱动建模流程，导入线形、主梁布置、墩台放置、图纸输出全流程逻辑不变，老用户无需重构工作习惯。
6. 配套教学案例同步更新 2027 样板文件
   全套入门案例文件适配 Revit2027，分阶段样板项目覆盖从轴线创建到成品图纸全部操作环节，配套分步教学指引。

https://docs.sofistik.com/2027/en/bridge_modeler/release_notes.html#id1

官方下载地址

https://www.sofistik.com/en/downloads/download-center
