LimitState RING软件简介
LimitState RING是一款面向砌体拱桥分析与结构承载力评估的专业工程软件，主要用于公路桥、铁路桥等单跨和多跨砌体拱桥的结构分析。软件针对桥梁工程师的实际评估需求设计，可以快速建立桥梁模型，并通过数学优化方法识别结构可能出现的关键破坏机制，从而辅助工程人员判断桥梁的承载能力和安全裕度。
LimitState RING适用于石砌拱桥、砖砌拱桥以及多环砌体拱桥等不同结构形式，可以考虑拱圈、填土、局部砌体缺陷、砂浆缺失、弱砌体区域、支座位移以及结构加固等因素。
与传统砌体拱桥分析方法相比，LimitState RING的一个重要特点是能够自动寻找控制结构安全性的临界响应模式。对于多跨桥梁，软件无需工程师手动平衡桥墩顶部的推力，即可自动判断一个或多个桥跨参与的临界破坏模式，从而提高复杂桥梁评估效率。
软件采用基于极限分析理论的刚性块分析方法，通过数学优化寻找临界破坏机制、推力线以及相应的安全裕度，可用于砌体拱桥极限承载能力分析和结构状态评估。
LimitState RING主要功能
1、多跨砌体拱桥分析
LimitState RING支持单跨和多跨砌体拱桥分析，可以自动确定控制桥梁安全性的临界响应模式。
对于多跨桥梁，软件可以同时考虑相邻桥跨之间的相互作用，并自动判断可能涉及单个桥跨、多个桥跨甚至支座运动的临界机制，因此不需要像部分传统计算方法一样手动平衡桥墩顶部推力。
该功能尤其适合公路和铁路多跨拱桥、连续拱桥以及复杂桥梁结构的承载力评估。
2、多环拱圈建模
软件支持单环和多环砌体拱圈建模，可以根据实际桥梁结构选择不同的拱圈形式。
对于砖砌拱桥，如果不同拱环之间存在较弱连接甚至发生脱粘，可以将各个拱环作为独立结构进行分析，并考虑环间摩擦接触以及环间分离。
LimitState RING能够模拟完整环分离和局部环分离，并进一步分析环分离后可能产生的滑移与铰接组合破坏机制。
3、丰富的拱形轮廓

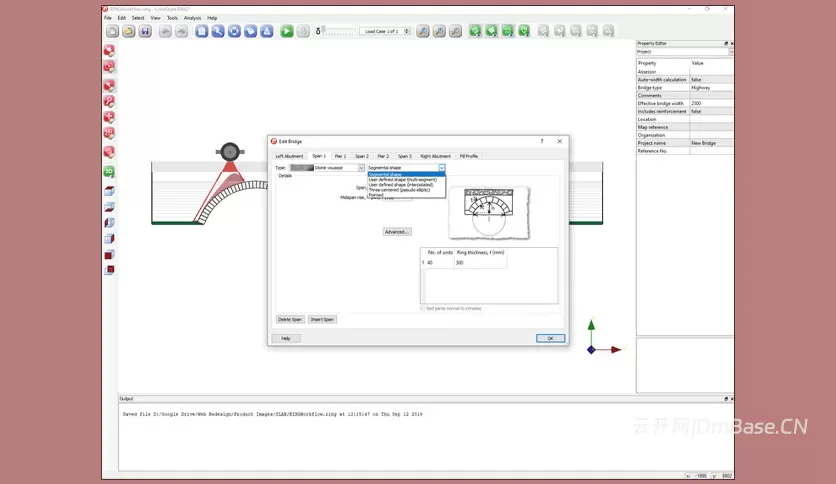

LimitState RING支持多种预定义拱形，同时允许用户根据实际桥梁几何尺寸定义自定义拱形。
对于历史桥梁或存在复杂几何形状的砌体拱桥，工程师可以根据实际测量数据建立更加接近真实结构的模型。
软件还支持通过CAD数据辅助建立复杂桥梁几何模型，使复杂拱桥的建模过程更加灵活。
4、局部缺陷模拟
在既有砌体拱桥评估中，桥梁通常并不是整体均匀损坏，而可能只存在局部砂浆脱落、砌体强度降低、局部缺砖或拱圈有效厚度减少等问题。
LimitState RING可以对桥梁不同区域设置不同的材料和几何属性，从而将局部缺陷直接纳入结构分析。
例如，可以针对特定区域设置：
- 砂浆缺失；
- 局部砌体强度降低；
- 局部砌体缺失；
- 拱圈有效厚度降低；
- 不同区域采用不同材料参数。
这种局部建模方式可以避免为了反映局部缺陷而将整个桥梁的材料参数或拱圈厚度统一降低，使计算结果更加符合实际桥梁状况。
5、支座位移分析
支座移动是既有砌体拱桥评估中的重要因素。
LimitState RING支持设置支座位移，可以模拟桥台或桥墩发生移动后的结构响应，用于研究桥梁裂缝、变形以及承载能力变化。
通过改变支座移动参数，工程人员可以进行不同工况下的对比分析，从而帮助判断实际桥梁出现裂缝或变形的潜在原因。
6、填土及回填材料建模
砌体拱桥的承载行为不仅取决于拱圈本身，还与拱上填土及回填材料密切相关。
LimitState RING可以考虑拱背填土的影响，并允许针对不同区域设置材料属性。例如，可以分别定义近表层填土和深层填土的相关参数，以更加准确地描述实际桥梁的回填结构。
软件分析过程中会考虑填土产生的荷载扩散以及相关作用，从而避免只对裸拱圈进行简化分析。
7、车辆荷载分析
LimitState RING可以用于公路和铁路砌体拱桥的车辆荷载分析。
软件提供内置道路及铁路车辆荷载数据库，同时支持用户定义自定义车辆模型。工程人员可以建立多个荷载工况，并分析车辆在桥面不同位置时对拱桥结构产生的影响。
在车辆荷载分析过程中，软件可以自动寻找临界荷载位置，并计算对应的结构响应和安全裕度。
对于铁路桥梁，软件还提供相应的铁路车辆数据库，并按照相应的荷载传递方式考虑轨道和枕木对荷载的分布影响。
8、铰接与砌体破坏分析
砌体拱桥在荷载作用下可能通过形成塑性铰或局部砌体破坏机制逐渐达到极限状态。
LimitState RING可以自动搜索潜在的临界破坏机制，包括：
- 铰接破坏；
- 砌体破坏；
- 多铰机制；
- 单跨破坏；
- 多跨联合破坏；
- 支座运动导致的结构响应。
通过优化算法，软件可以寻找控制结构承载能力的临界机制，而不是仅针对用户预先假设的一种破坏形式进行计算。
9、径向滑移分析
除了铰接机制之外，砌体拱桥还可能出现滑移破坏。
LimitState RING能够识别径向滑移以及滑移与铰接组合形成的破坏机制，因此能够覆盖更加广泛的结构响应情况。
对于多环砖砌拱桥，拱环之间发生分离后可能进一步产生滑移，此类复杂响应也可以通过多环模型进行研究。
10、环间分离分析
多环砖砌拱桥中，如果不同拱环之间的连接能力不足，可能出现环间分离，也称为拱环脱粘或分层。
LimitState RING支持对完整或局部环分离进行建模，同时可以考虑环间剪切粘结强度以及由此产生的滑移和铰接组合机制。
该功能对于既有砖砌拱桥检测与评估尤其有价值，因为环间分离可能明显降低拱圈的整体承载能力。
11、加固砌体拱桥分析
LimitState RING支持对包含加固材料的砌体拱桥进行建模。
工程人员可以设置砌体和加固材料的相关参数，并指定加固材料的位置和深度，用于研究加固措施对桥梁承载性能的影响。
针对加固拱桥，软件可以输出：
- 弯矩图；
- 剪力图；
- 轴力图；
- 结构响应；
- 临界破坏机制。
这些结果能够帮助工程师进一步理解加固砌体拱桥在荷载作用下的受力状态。
12、内力图和结果可视化

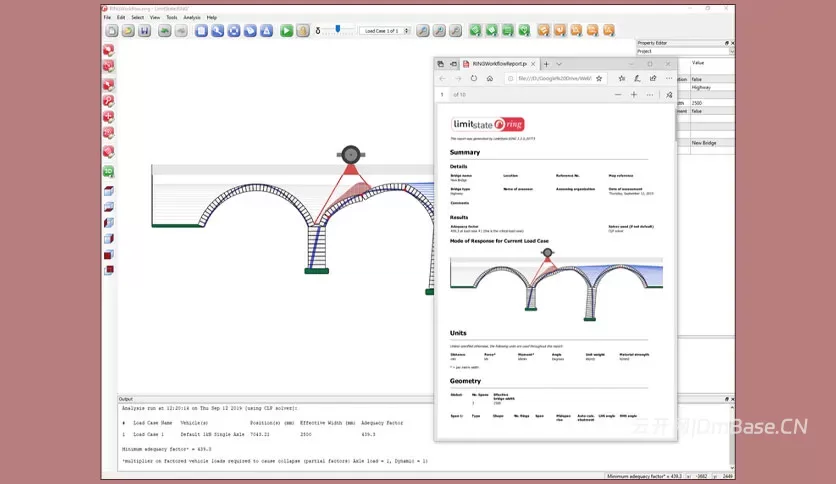

LimitState RING能够以图形方式展示计算结果，使工程师可以更加直观地分析桥梁结构响应。
主要结果包括：
- 弯矩图；
- 剪力图；
- 法向力图；
- 推力线；
- 临界破坏机制；
- 安全裕度；
- 临界荷载位置。
通过这些结果，可以快速判断桥梁的控制部位以及可能出现的破坏形式。
LimitState RING分析方法
LimitState RING采用基于极限分析理论的刚性块分析方法进行计算。
在分析过程中，砌体结构被划分为相互接触的刚性块，软件根据桥梁几何形状、材料参数、填土条件以及荷载情况建立数学模型。
随后通过数学优化寻找：
- 结构可能出现的临界破坏机制；
- 推力线位置；
- 铰链形成位置；
- 潜在滑移位置；
- 临界车辆荷载位置；
- 对应的安全裕度。
这种方法的优势在于不需要工程师提前假定唯一的破坏模式，而是由优化计算在多个可能机制中寻找控制结构承载能力的临界情况。
