软件简介
Bentley RAM Structural System 2026是一款面向建筑结构工程领域的专业结构分析与设计软件，由Bentley Systems推出。软件将建筑结构建模、重力荷载分析、风荷载与地震作用分析以及钢结构、混凝土结构和基础设计整合到统一工作流程中，适用于多层建筑、复杂楼层结构以及钢筋混凝土和钢结构混合建筑的工程设计。
RAM Structural System由RAM Manager、RAM Modeler、RAM Steel Beam、RAM Steel Column、RAM Frame、RAM Concrete、RAM Foundation等功能模块组成，可以从整体建筑模型出发完成结构分析和构件设计。软件支持钢梁、钢柱、混凝土梁柱、剪力墙、楼板、基础等结构构件，并能够处理复杂楼层平面、楼板开洞以及不同类型的结构体系。
在分析方面，软件支持重力荷载传递、风荷载、地震荷载、P-Delta分析、动力分析以及有限元相关计算，可用于评估建筑结构在不同荷载工况下的受力状态和变形情况。设计方面则提供钢结构、混凝土结构、基础以及抗震设计功能，并支持多种国际设计规范。
RAM Structural System 2026于2026年8月发布，版本号为26.00.00.222。该版本对活荷载、雪荷载以及屋面活荷载组合进行了较重要的调整，同时增加ACI 318-25混凝土设计规范支持，并加入Bentley Copilot技术预览功能。
需要特别注意的是，2026版本对多种活荷载以及雪荷载组合的处理方式进行了基础性调整，因此从旧版本转换项目时，部分模型的分析和设计结果可能发生变化。对于同时存在屋面活荷载和雪荷载的旧项目，建议在升级后重新检查屋面荷载、雪荷载以及相关荷载组合。
主要功能
建筑结构整体建模

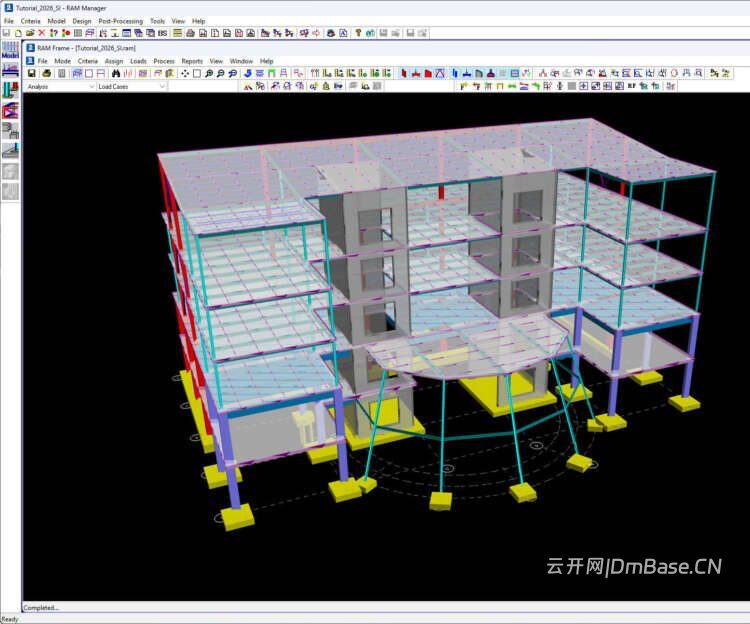

RAM Structural System可以对完整建筑结构进行三维建模，将梁、柱、墙、楼板、屋面、基础以及楼层结构统一纳入分析模型。
通过统一建筑模型，可以减少不同结构专业模块之间重复建模的问题。
重力荷载分析
软件能够对建筑结构进行完整的重力荷载传递分析，将楼面荷载按照结构体系传递至梁、柱、墙和基础。
软件可以自动计算梁、柱、墙、楼板和楼面系统的自重，并根据建筑结构模型进行荷载分配。
2026版本进一步调整了雪荷载和屋面活荷载的处理方式，使两类荷载能够在同一次计算中按照相关建筑规范进行组合。
风荷载分析
RAM Structural System能够根据建筑高度、楼层以及相关设计规范生成风荷载，并将风荷载作用到整体结构模型中。
支持包括ASCE、IBC、Eurocode以及其他国家和地区规范在内的多种设计标准。
地震及抗震分析
软件提供建筑结构地震作用分析和抗震设计功能，可用于处理框架结构、支撑结构以及剪力墙结构。
对于钢结构，还可以结合相应规范完成特殊抗震设计和构造检查。
RAM Frame结构分析
RAM Frame主要用于建筑整体框架结构的分析与设计，是RAM Structural System的重要分析模块。
软件还能够自动计算结构质量、楼层质量中心以及相关动力分析参数。
RAM Steel Beam钢梁设计
RAM Steel Beam用于钢梁分析与设计，可以根据设计规范检查钢梁在不同荷载组合下的强度和变形。
2026版本新增了Beam Copy Size功能，可以将一个钢梁的截面尺寸直接复制到其他钢梁，提高重复构件设计和模型调整效率。
RAM Steel Column钢柱设计
RAM Steel Column可以根据整体结构分析结果进行钢柱设计，并检查柱构件在轴力、弯矩以及组合受力状态下的设计条件。
同时支持有效长度系数、无支撑长度等参数的自动计算，并允许工程师根据具体工程需要进行人工调整。
RAM Concrete混凝土设计
RAM Concrete用于钢筋混凝土梁、柱、墙等构件的分析和设计。
2026版本的重要更新之一是增加对ACI 318-25的支持，RAM Concrete Beam、RAM Concrete Column、RAM Concrete Wall和RAM Foundation等相关模块均进行了相应更新。
RAM Foundation基础设计
RAM Foundation用于建筑基础结构分析与设计，可以根据上部结构传递下来的荷载进行基础设计和材料统计。
2026版本同时修复了RAM Foundation材料统计报告中的部分单位及计算显示问题。
剪力墙分析与设计
RAM Structural System能够对剪力墙进行详细分析，提供墙体剪力、弯矩和轴力等结果。
工程师可以在墙体任意位置定义水平或垂直截面，对指定区域进行受力检查，并根据组合内力进行墙体设计。
楼板及有限元分析
软件支持复杂楼板结构和开洞模型，并在需要的位置采用有限元分析方法处理楼板、墙体、基础和楼层体系。
对于双向楼板、复杂开洞以及不规则结构，可以通过有限元分析获得更加详细的受力和变形结果。Bentley官方资料也将RAM Structural System定位为包含楼板、基础和隔板有限元分析能力的建筑结构设计平台。
层间位移与变形控制
软件可以对建筑整体变形情况进行分析，并查看不同楼层以及结构节点的位移。
通过图形化结果，可以快速定位变形较大的楼层和结构区域。
钢结构抗震设计
RAM Structural System支持多种钢结构抗震体系，软件可以根据相应抗震规范完成构件和节点检查，并支持部分专用抗震连接系统。
设计规范支持
RAM Structural System面向国际工程项目开发，支持多种建筑结构设计规范。
包括：
- AISC 360
- AISC 341
- ACI 318
- ASCE 7
- IBC
- Eurocode
- British Standards
- CSA
- AS/NZS
- 中国相关设计规范
- 印度相关设计规范
- 其他地区规范
Bentley官方资料显示，RAM Structural System覆盖美国、英国、欧洲、加拿大、澳大利亚、中国、印度等多个国家和地区的结构设计标准。
数据输出与工程报告
软件可以将分析和设计结果以图形、表格及报告形式输出，并提供材料统计和工程数据提取功能。
支持：
- 分析结果查看
- 构件设计结果
- 荷载结果
- 反力结果
- 位移结果
- 材料统计
- 钢材重量统计
- CAD/DXF输出
- 数据提取
- 工程报告
BIM及其他软件协同
RAM Structural System能够与Bentley其他结构软件以及BIM工具配合使用。
可与以下软件及平台进行数据协同：
- RAM Concept
- RAM Connection
- RAM Elements
- STAAD.Pro
- Revit
- OpenBuildings Designer
- iTwin Analytical Synchronizer
对于需要进行建筑信息模型协调以及不同结构专业软件联合使用的工程项目，可以利用相关接口实现数据交换。
系统要求
Bentley官方系统要求资料显示，RAM Structural System面向64位Windows平台运行。对于2026版本，实际部署时建议优先采用较新的Windows系统和更高配置，以满足大型建筑结构模型计算需求。官方产品页面列出的当前系统要求包括Windows 10/11、x64处理器、至少4GB内存以及OpenGL兼容显卡；Bentley系统要求资料则给出了更高的推荐配置。
最低配置
| 项目 | 要求 |
|---|---|
| 操作系统 | Windows 10及以上64位 |
| 处理器 | 1GHz及以上x64处理器 |
| 内存 | 8GB RAM |
| 硬盘空间 | 建议预留足够空间用于软件安装及工程模型 |
| 显卡 | 支持OpenGL的显卡 |
| 显示器 | 建议使用较高分辨率显示器 |
推荐配置
| 项目 | 推荐配置 |
|---|---|
| 操作系统 | Windows 11 64位 |
| 处理器 | 2GHz及以上多核处理器 |
| 内存 | 32GB RAM |
| 显卡 | 支持OpenGL的独立显卡 |
| 硬盘 | SSD固态硬盘 |
| 显示器 | 1920×1080或更高分辨率 |
对于大型多层建筑、复杂有限元楼板模型以及需要频繁进行结构优化的工程项目，建议使用多核处理器、32GB或更高容量内存和SSD硬盘，以获得更加流畅的建模和计算体验。
更新内容
RAM Structural System 2026（26.00.00.222）
发布日期：2026年8月
RAM Structural System 2026主要更新内容如下：
1. 优化雪荷载与屋面活荷载组合
2026版本对雪荷载和屋面活荷载的处理方式进行了重要调整。
旧版本中，雪荷载和屋面活荷载不会在一次计算中同时参与相关处理；2026版本开始，两类荷载可以同时考虑，并根据对应建筑规范生成相应荷载组合。
这意味着从旧版本转换而来的项目，如果同时存在雪荷载和屋面活荷载，计算结果可能与旧版本存在差异。
2. 钢梁及钢柱荷载系数调整
RAM Steel Beam和RAM Steel Column针对多种活荷载组合采用了新的荷载系数处理方式。
例如采用AISC 360-22时，软件根据ASCE 7-22相关规定处理荷载组合。
同时，部分服务能力检查、报告以及钢桁架设计等功能仍会按照相应的未组合重力荷载方式处理，因此工程师需要注意不同结果页面所采用的荷载组合定义。
3. Data Extractor增加雪荷载结果
2026版本更新了Data Extractor，使雪荷载结果能够包含在相关数据表中，方便工程人员进一步提取和整理分析数据。
4. 新增Beam Copy Size
RAM Steel Beam增加Beam Copy Size功能，可以将某根钢梁的截面尺寸复制到其他梁构件。
对于存在大量相同或类似梁截面的建筑结构模型，这项功能可以减少重复修改操作。
5. 更新ACI 318-25
RAM Concrete Beam、RAM Concrete Column、RAM Concrete Wall以及RAM Foundation等相关模块增加ACI 318-25设计规范支持。
这也是RAM Structural System 2026针对混凝土结构设计的重要规范更新。
6. Bentley Copilot技术预览
2026版本加入Bentley Copilot技术预览功能。
Bentley Copilot可以从RAM Manager中访问，并通过独立窗口帮助用户查询软件官方文档内容，为工程师查找功能说明、操作信息和相关文档提供辅助。
7. 高分辨率显示器支持优化
RAM Steel Beam对图标和工具栏进行了调整，提供不同显示比例资源，以改善高分辨率显示器环境下的界面显示效果。
8. 梁图表窗口优化
RAM Steel Beam中的梁剪力、弯矩和挠度图表窗口进行了调整，不再强制占用整个屏幕，同时增加了荷载组合选择功能，使工程师查看不同荷载组合下的梁分析结果更加方便。
9. BRBF柱抗震检查修正
2026版本修正了Buckling Restrained Braced Frame柱按照341-22规范进行检查时的延性分类问题，使相关柱构件按照对应规范要求进行检查。
10. DuraFuse连接设计优化
针对DuraFuse连接，2026版本优化了设计计算及结果显示速度，同时完善了双向连接的详细节点规范检查报告以及抗震节点区域强度相关报告内容。
11. 混凝土柱PMM曲线修正
针对ACI 318-14和ACI 318-19，2026版本修正了部分混凝土柱轴力和双向弯矩PMM曲线与报告值不一致的问题，使PMM曲线与实际控制条件下的设计结果保持一致。
12. 基础材料统计报告修正
RAM Foundation修正了部分英制单位下Material Take-off材料统计报告中的单位和数值显示问题，包括连续基础钢筋长度以及基础总体材料统计中的体积单位问题。
13. 文件转换注意事项
RAM Structural System 2026能够打开并转换旧版本工程文件，但转换并保存为2026格式后，该文件将无法继续直接用于旧版本软件，同时软件会创建备份文件。
2024和2025版本的模型可以自动转换到2026版本，但包含特定墙体截面切割或开洞数据的旧项目可能需要分阶段转换。
因此，对于正在使用RAM Structural System旧版本进行设计的工程项目，升级到2026版本后建议重新检查荷载输入、荷载组合、雪荷载、屋面活荷载以及关键构件设计结果。
