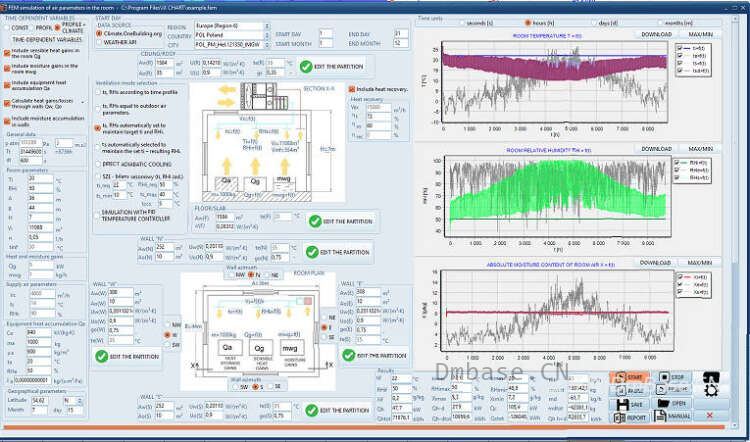

IX-CHART 2026 v1.8.170_湿空气焓湿图分析软件

软件简介

CAD-INSTAL IX-CHART 2026是一款面向暖通空调（HVAC）、建筑环境与能源工程的专业工程计算软件，主要用于湿空气参数计算、焓湿图分析以及空气处理过程模拟。

IX-CHART的核心是通过湿空气焓湿图（Psychrometric Chart）直观分析空气在加热、冷却、加湿、除湿、混合等过程中温度、含湿量、相对湿度、焓值和露点等参数的变化。对于暖通设计人员而言，可以利用软件快速确定空气处理过程中的状态变化，并辅助进行空气处理设备和系统方案分析。

软件适用于空调系统设计、通风系统分析、空气处理机组（AHU）计算、冷却除湿、再热、空气混合以及热湿环境分析等工作。其设计思路并不局限于传统的静态焓湿图，而是将空气处理过程转化为连续的计算流程，从而方便工程人员对整个空气处理过程进行分析。

IX-CHART还提供了AI Assistant、Flow Master、AHU以及FEM Simulator等相关功能模块。其中，AI Assistant可以通过自然语言描述空气处理要求并生成相应的计算过程，使软件更加适合现代HVAC工程计算场景。

需要注意的是，IX-CHART主要解决的是湿空气状态及空气处理过程计算问题，并不是一个完整的建筑暖通系统设计平台。完整的HVAC工程设计还需要结合风管水力计算、风机选型、过滤器选型、冷热负荷计算、冷水机组及换热设备选择等专业计算。

主要功能

1. 湿空气焓湿图分析

IX-CHART最核心的功能是湿空气焓湿图分析。

软件能够在焓湿图中表示不同空气状态点，并通过状态点之间的变化分析空气处理过程。常见参数包括：

• 干球温度
• 湿球温度
• 相对湿度
• 含湿量
• 比焓
• 露点温度
• 水蒸气分压力
• 空气密度等

通过图形化方式，可以更加直观地了解空气经过不同处理设备后的状态变化。

2. 空气状态点计算

用户可以根据已知空气参数计算其他相关状态参数。

例如输入干球温度和相对湿度后，可以进一步得到湿球温度、露点温度、含湿量和焓值等数据。

这种状态点计算方式非常适合暖通工程中的快速参数查询和设备计算。

3. 空气混合计算

软件支持不同空气流量和状态条件下的空气混合计算。

例如空调系统中的新风与回风混合，可以分别输入两股空气的温度、湿度以及流量参数，计算混合后的空气状态。

4. 加热过程分析

IX-CHART可以模拟空气经过加热设备后的状态变化。

在加热过程中，可以分析空气温度、焓值以及相对湿度等参数的变化，并结合空气流量计算所需要的加热能力。

这对于冬季空调系统和空气预热过程分析具有较好的实用价值。

5. 冷却过程分析

软件能够模拟空气经过冷却设备后的热湿变化。

用户可以设置入口空气状态以及目标出口条件，通过计算得到冷却过程中的状态变化和相关能量参数。

对于空调冷却盘管设计，可以利用相关计算结果进一步估算设备的冷量需求。

6. 冷却除湿

当空气被冷却到露点以下时，会发生冷凝除湿。

IX-CHART能够分析冷却除湿过程中空气含湿量的变化，并计算相应的冷凝水量。

7. 加湿过程分析

软件支持空气加湿过程计算，可以分析空气增加水分之后温度、含湿量、相对湿度以及焓值等参数的变化。

对于冬季空调、洁净厂房、恒温恒湿环境以及工业空气处理系统，可以利用该功能分析加湿过程。

8. 除湿过程分析

除湿过程是HVAC系统中的重要空气处理环节。

IX-CHART可以结合空气状态和处理过程，对空气除湿过程进行分析，并通过焓湿图直观表示除湿前后的空气状态。

9. 再热过程

在冷却除湿之后，如果空气温度过低，可以通过再热恢复到目标送风温度。

IX-CHART能够将冷却、除湿和再热等步骤组合到一个连续的空气处理过程中，方便分析完整的空气处理路线。用户可以观察整个过程中温度、湿度和焓值的变化。

10. 空气处理流程

IX-CHART不仅能够显示单独的空气状态点，还可以将多个空气处理过程组合起来。

11. AHU空气处理分析

软件提供与空气处理机组相关的分析能力，可以将多个空气处理步骤组合起来，用于研究AHU中的空气状态变化。

12. Flow Master流体计算

IX-CHART系列还包含Flow Master功能，用于进行流体流动相关计算。

在HVAC工程中，除了湿空气分析之外，还需要考虑各种流体的流量和相关参数。Flow Master可以作为IX-CHART生态中的通用流体计算工具，为工程计算提供补充。

13. AI Assistant智能辅助

2026版本相关功能中加入了IX-CHART AI Assistant。

用户可以使用自然语言描述需要完成的空气处理过程，例如输入空气温度和湿度、目标出口温度等条件，由AI Assistant辅助建立相应的计算流程。

这可以减少复杂空气处理过程的手动设置，提高工程计算的交互效率。

14. FEM Simulator

IX-CHART产品体系还提供FEM Simulator模块，用于有限元相关模拟。

对于需要进一步研究工程环境中热、流体或其他物理场问题的用户，该模块能够作为IX-CHART相关工程工具体系的扩展。

15. HVAC工程辅助分析

IX-CHART可以用于多种暖通空调工程场景，包括：

• 中央空调系统
• 新风系统
• 通风系统
• 空气处理机组
• 冷却盘管
• 加热盘管
• 除湿系统
• 加湿系统
• 恒温恒湿系统
• 工业厂房HVAC
• 商业建筑HVAC
• 洁净环境空气处理
• 能源分析

系统要求

对于单纯进行湿空气参数计算和焓湿图分析，一般不需要特别高的硬件配置。

如果需要同时运行IX-CHART、CAD/BIM软件以及其他HVAC工程计算程序，建议使用16GB或以上内存、现代多核CPU以及SSD固态硬盘，能够获得更加流畅的多任务工作体验。

更新内容

IX-CHART 2026 v1.8.170

CAD-INSTAL IX-CHART 2026目前公开的版本信息显示为v1.8.170。该版本继续围绕HVAC空气处理计算、湿空气分析以及工程辅助功能进行完善。

主要功能和更新方向包括：

• 更新至IX-CHART 2026 v1.8.170版本。
• 继续完善湿空气焓湿图计算功能。
• 优化空气状态点和空气处理过程分析。
• 完善加热、冷却、加湿以及除湿过程计算。
• 改进空气混合计算。
• 加强冷却除湿及冷凝水相关分析。
• 支持更加完整的空气处理流程。
• 持续完善AHU空气处理分析。
• 集成IX-CHART AI Assistant智能辅助功能。
• 支持使用自然语言描述空气处理计算要求。
• 提供Flow Master流体计算工具。
• 提供FEM Simulator相关工程模拟能力。
• 改进软件界面及工程计算交互体验。
• 针对HVAC工程应用持续完善计算流程和结果显示。
