软件简介

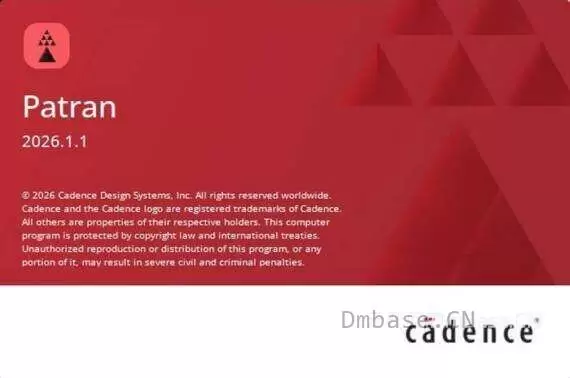

Cadence MSC Patran 2026.1.1是一款面向工程仿真与有限元分析的专业前处理及后处理软件，主要用于建立有限元模型、处理工程几何数据、设置分析模型以及查看和分析计算结果。
Patran最初由MSC Software推出，现属于Cadence旗下MSC工程仿真产品体系。软件可以作为多种有限元分析求解器之间的图形化集成环境，为工程师提供从CAD几何模型导入、有限元网格划分、材料和属性定义、边界条件设置，到计算结果可视化和后处理的一整套辅助工具。
与有限元求解器不同，Patran本身主要承担前处理和后处理工作。它可以负责建立和整理计算模型，但通常并不负责执行最终的有限元数值求解。因此，在实际工程分析过程中，需要根据具体分析任务搭配相应的求解器，例如MSC Nastran、MD Nastran、Marc、Dytran、Sinda或其他兼容的有限元分析系统。
Patran适用于航空航天、汽车制造、机械工程、船舶、能源、土木工程以及科研教育等领域，可用于结构分析、热分析、动力学分析以及多物理场仿真的模型准备和结果处理。
软件基本信息
| 项目 | 内容 |
|---|---|
| 软件名称 | Cadence MSC Patran |
| 软件版本 | 2026.1.1 |
| 软件类型 | 有限元前后处理软件 |
| 软件分类 | CAE / FEA / 工程仿真 |
| 开发商 | Cadence / MSC |
| 软件架构 | 64位 |
| 主要语言 | 英语 |
| 主要用途 | 有限元模型建立、前处理、后处理 |
| 求解器 | 不包含独立求解器 |
| 适用平台 | Windows 64位 |
主要功能
1. CAD几何模型导入
Patran能够作为CAD模型与有限元分析流程之间的桥梁，将工程设计阶段创建的几何模型导入有限元环境。
2. 有限元前处理
Patran最核心的功能之一就是有限元前处理。
在正式进行有限元计算之前，需要将工程结构转换成求解器能够识别的计算模型。Patran可以帮助工程师完成模型建立、单元划分以及计算参数配置等工作。
常见前处理任务包括：
- 几何模型处理
- 网格划分
- 单元类型设置
- 材料定义
- 截面属性设置
- 单元属性设置
- 节点和单元管理
- 边界条件设置
- 载荷定义
- 分析工况设置
- 求解器参数配置
3. 有限元网格划分
有限元网格是工程仿真计算的重要组成部分。Patran提供图形化网格创建和编辑工具，可以针对复杂工程结构建立二维或三维有限元模型。
4. 网格检查与质量控制
有限元计算结果与网格质量密切相关。Patran提供网格检查和模型检查功能，可以帮助工程师发现模型中的潜在问题，在提交模型进行求解之前，通过前处理阶段进行检查，可以降低计算失败以及结果异常的风险。
5. 材料与属性定义
Patran可以为有限元模型定义材料和结构属性。
根据分析对象，可以设置不同类型的材料参数，例如：
- 弹性模量
- 泊松比
- 密度
- 屈服强度
- 热膨胀系数
- 热导率
- 阻尼参数
同时可以根据不同单元类型设置相应的截面和厚度等属性。
6. 边界条件与载荷设置
在有限元分析中，边界条件和载荷直接影响计算模型。
Patran提供图形化设置工具，可以针对节点、边、面以及实体等对象定义相应的约束和载荷。不同求解器可以根据自身分析能力使用相应的载荷和边界条件。
7. 多求解器支持
Patran的重要特点之一是可以与多种有限元分析求解器配合使用。
求解系统包括：
- MD Nastran
- MSC Nastran
- Marc
- Dytran
- Sinda
- ANSYS
因此，Patran并不局限于单一求解器，而是可以作为不同CAE分析软件之间的前后处理平台。
对于拥有多种求解器的工程团队，这种架构可以减少不同软件之间重复建立模型的工作。
8. Nastran模型准备
Patran与Nastran系列求解器具有较强的配合关系。
工程师可以利用Patran建立有限元模型，然后根据Nastran分析需求设置材料、单元、边界条件和载荷等参数，再将模型提交给Nastran进行数值计算。
计算完成后，可以重新利用Patran读取和处理结果。
9. 分析结果后处理
Patran不仅用于前处理，也可以用于有限元计算结果的可视化和分析。在求解器完成计算后，工程师可以导入结果文件，并通过图形化方式查看分析结果。
10. 云图显示
Patran可以将计算结果以云图形式显示。
例如可以通过不同颜色区域表示结构上的应力、位移或温度分布，使工程师能够快速发现结果变化明显的区域。
云图非常适合用于：
- 应力集中分析
- 变形分析
- 温度场分析
- 模态结果查看
- 结果对比
11. 变形结果显示
对于结构分析，可以将计算得到的位移结果以变形图方式进行显示。
工程师可以根据需要调整变形比例，从而更加直观地观察结构在载荷作用下的变形趋势。
需要注意的是，显示放大的变形通常属于结果可视化效果，并不代表结构实际发生了同等比例的变形。
12. 曲线和数据分析
Patran可以对部分分析结果进行数据提取和曲线显示。
通过结果数据，可以进一步分析结构在不同位置、时间步或载荷工况下的变化趋势。
这对于动力学分析、瞬态分析以及多工况计算尤其有帮助。
13. 多工况结果处理
复杂工程项目通常需要进行多个载荷工况或多个分析步骤。
Patran可以对不同计算结果进行查看和比较，帮助工程师分析不同工况下结构响应的变化。
14. 图形化模型管理
Patran采用图形化界面管理有限元模型，可以通过模型树、图形窗口以及相关工具对节点、单元、几何对象和分析属性进行管理。
对于大型有限元模型，这种可视化管理方式能够帮助工程师快速定位和修改模型对象。
系统要求
原始资料只明确说明该版本为Windows 64位版本，没有给出完整的官方硬件最低配置。因此，实际安装时不建议将原始发布页面中的信息直接理解为完整系统要求。
Windows系统
| 项目 | 要求 |
|---|---|
| 操作系统 | Windows 64位 |
| 系统架构 | x64 |
| 处理器 | 建议使用现代多核64位处理器 |
| 内存 | 建议16GB及以上，大型模型建议32GB或更高 |
| 硬盘 | 建议使用SSD，并预留充足空间 |
| 显卡 | 建议使用支持OpenGL等3D加速能力的独立显卡 |
| 显示器 | 建议1920×1080或更高分辨率 |
| 网络 | 根据许可证管理方式确定是否需要网络连接 |
对于有限元工程软件而言，系统要求会受到模型规模影响。小型模型对硬件要求相对较低，而包含大量节点和单元的大型模型在网格处理、结果加载以及三维可视化过程中会明显消耗内存和显卡资源。
因此，如果主要用于大型汽车、航空航天或者复杂机械结构模型，建议使用32GB以上内存、SSD以及性能较好的专业或高性能独立显卡。
