Aeolus ASP 2025 (V5.0)_飞机气动分析与外形优化软件

一、软件简介

Aeolus ASP 2025是一款面向航空航天工程领域的气动分析与外形优化软件，主要用于固定翼飞机、无人机机翼及螺旋桨叶片的参数化建模、气动性能计算和设计优化。软件由Aeolus Aero开发，适用于飞机概念设计与初步设计阶段，可帮助工程师快速评估不同外形方案的气动性能，并根据任务需求优化机翼或螺旋桨设计。

与主要用于高精度流场研究的计算流体力学（CFD）软件不同，Aeolus ASP采用三维面元法及相关边界元数值计算技术，在保证适当计算精度的同时，着重提高分析速度，使工程师能够在普通工作站或个人计算机上快速开展多组设计方案的评估。

Aeolus ASP支持通过参数化方式定义机翼几何形状、翼型、展长、弦长、后掠角、扭转角和上反角等设计参数。修改相关参数后，用户可以快速重新计算气动性能，观察外形变化对升力、阻力及其他气动指标的影响。

软件还集成参数研究和外形优化工具，可围绕升阻比、纵向稳定性、重心位置及其他设计目标开展优化分析，适用于固定翼无人机、通用航空飞机、非常规布局飞机和螺旋桨推进系统的初步设计。

二、主要功能

1. 飞机与机翼参数化建模

Aeolus ASP提供面向飞机概念设计的参数化几何建模工具，用户无需完全依赖传统CAD软件，即可快速建立机翼及固定翼飞机的基本几何模型。

主要功能包括：

• 通过参数定义机翼几何形状。
• 设置机翼展长、弦长、扭转角、后掠角及上反角。
• 定义多个机翼及不同翼段。
• 创建对称与非对称机翼。
• 支持平面翼和非平面翼布局。
• 对机翼外形进行三维可视化检查。

软件支持常规机翼以及Box Wing（箱形翼）、C-Wing等非常规布局，有助于工程师探索不同飞机构型，并在设计初期快速比较几何方案。

2. 翼型数据库与导入

翼型是决定机翼气动性能的重要因素。Aeolus ASP提供内置翼型数据库，包含超过1000种初始翼型，并支持导入自定义翼型数据。

主要功能包括：

• 浏览和选择内置翼型。
• 将不同翼型分配给机翼的各个截面。
• 导入自定义翼型数据。
• 根据设计需求调整机翼截面参数。
• 配合气动分析评估翼型变化的影响。

通过灵活调整翼型和翼段参数，用户可以研究不同翼型组合对升力、阻力和整体气动性能的影响。

3. 三维气动性能分析

Aeolus ASP的核心计算能力基于三维面元法及相关边界元方法，可用于快速评估固定翼飞机和螺旋桨的气动特性。

主要分析内容包括：

• 机翼表面压力分布。
• 升力与诱导阻力计算。
• 气动力和气动力矩分析。
• 局部及整体气动系数计算。
• 机翼表面流动矢量可视化。
• 不同飞行条件下的气动性能评估。

与计算成本较高的传统CFD分析相比，这类方法特别适合概念设计阶段的大量方案筛选。不过，面元法通常依赖相应的流动假设，不能直接替代所有涉及复杂黏性流动、分离流和强非线性流动的高保真CFD分析。

4. 升阻比与气动效率分析

升阻比是衡量飞机气动效率的重要指标之一。Aeolus ASP支持对升力、阻力及相关气动系数进行分析，帮助工程师了解飞机在不同设计和飞行条件下的性能表现。

主要功能包括：

• 计算升力系数与阻力系数。
• 分析升阻比变化。
• 生成气动极曲线。
• 比较不同迎角下的气动性能。
• 研究机翼几何参数对气动效率的影响。
• 为航程、续航能力和推进需求分析提供参考。

在无人机设计中，工程师可以利用这些结果筛选更合适的机翼外形，为延长续航时间、改善巡航效率等目标提供设计依据。

5. 迎角扫描与纵向稳定性分析

Aeolus ASP支持迎角扫描（Angle-of-Attack Scan）以及纵向稳定性相关分析，可帮助工程师研究飞机在不同迎角下的气动响应。

相关功能包括：

• 分析不同迎角下的升力与阻力。
• 研究俯仰力矩系数变化。
• 计算压力中心位置。
• 分析气动中心及中性点。
• 评估纵向稳定性相关指标。
• 对比不同构型的气动响应。

这些分析有助于在飞机初步设计阶段判断布局方案是否满足预期的气动性能要求。但完整的飞行稳定性和操纵性评估通常还需要结合质量特性、控制系统和更全面的飞行动力学分析。

6. 螺旋桨叶片建模与优化

除固定翼飞机外，Aeolus ASP还支持螺旋桨叶片建模和气动性能分析，可用于无人机推进系统及其他螺旋桨驱动设备的初步设计。

主要功能包括：

• 建立螺旋桨叶片几何模型。
• 调整叶片外形和相关参数。
• 分析螺旋桨气动性能。
• 支持单叶片及多叶片配置。
• 研究叶片几何变化对性能的影响。
• 支持螺旋桨及相关旋转叶片的设计研究。

软件还支持推进器与压缩机或涡轮工作模式相关的叶片建模场景。具体计算能力应结合实际工作模式和所使用的模块确认。

7. 参数研究与敏感性分析

参数研究功能可以帮助用户了解不同设计变量对飞机气动性能的影响，适合用于初步设计阶段的方案筛选和设计空间探索。

主要用途包括：

• 研究机翼展长与弦长变化的影响。
• 分析后掠角、扭转角等参数的作用。
• 比较不同飞行条件下的气动性能。
• 识别影响设计目标的关键变量。
• 批量评估不同参数组合。
• 为后续自动优化提供数据基础。

通过参数研究，工程师可以更系统地了解设计变量与性能指标之间的关系，而不必完全依赖人工逐一修改模型。

8. 自动化外形优化

Aeolus ASP内置外形优化功能，可自动调整选定的设计变量，并根据用户定义的目标和约束搜索更合适的设计方案。

主要功能包括：

• 固定翼飞机机翼外形优化。
• 螺旋桨叶片几何优化。
• 飞行条件相关参数优化。
• 以升阻比等气动性能指标为优化目标。
• 根据约束条件筛选可行设计。
• 使用BOBYQA和CMA-ES等优化算法探索设计空间。

其中，BOBYQA适用于特定类型的无导数约束优化问题，CMA-ES则适合探索复杂参数空间中的候选解。实际优化效果取决于目标函数、设计变量、约束条件和初始模型。

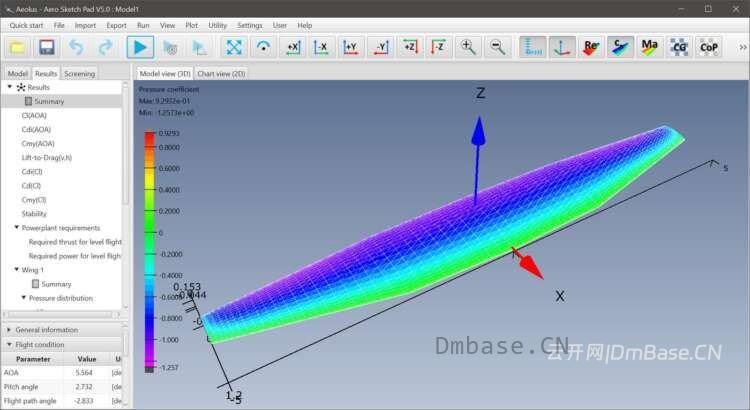

9. 三维结果可视化

软件提供三维几何显示及气动结果后处理功能，帮助用户更直观地理解模型形状和计算结果。

主要内容包括：

• 三维机翼及飞机构型显示。
• 表面压力分布云图。
• 表面流动矢量显示。
• 局部气动系数分布。
• 气动极曲线及相关性能曲线。
• 不同设计方案的结果对比。

这些可视化工具能够辅助工程师检查气动载荷分布，发现设计方案之间的性能差异，并为进一步优化提供参考。

10. CAD与有限元数据导出

Aeolus ASP支持将相关几何及计算数据导出到其他工程工具，方便后续开展结构设计、模型处理和工程协同。

公开资料列出的导出格式包括：

• STL：用于几何模型交换。
• Nastran：用于相关结构分析工作流程的数据交换。
• ANSYS：用于后续工程分析的数据交换。
• VTK：用于科学可视化及ParaView等工具中的结果处理。

具体可导出的数据类型、文件内容和兼容版本取决于所使用的功能与导出选项。数据导出并不意味着软件本身包含完整的结构有限元求解功能。

三、系统要求

Aeolus ASP主要面向Windows桌面计算机，可用于个人工作站和笔记本电脑。以下信息区分了公开资料中的平台信息与实际使用建议，避免将未经确认的配置误认为官方强制要求。

1. 操作系统要求

Windows 10和Windows 11的兼容信息见公开的Aeolus ASP 5.0软件资料。该信息不能直接证明所有标记为2025的安装包均支持相同平台，安装前应确认具体版本的发行说明。

2. 硬件配置建议

以上为一般工程使用建议，不是已核实的官方最低配置。Aeolus ASP采用计算效率较高的气动分析方法，因此对于概念设计和常规参数研究，普通现代个人计算机通常就能提供较好的工作体验。

3. 安装与使用注意事项

• 安装前确认操作系统为兼容的64位Windows版本。
• 根据项目复杂度配置合适的内存与处理器。
• 确保三维图形显示环境正常。
• 对于高复杂度气动问题，应结合风洞数据、实验结果或更高保真度的CFD分析进行验证。
