软件简介
Hexagon EDGECAM 2026.1是一款由Hexagon推出的专业计算机辅助制造（CAM）软件，主要用于数控编程、刀具路径规划、加工仿真和制造工艺优化。该软件面向机械加工、精密制造、模具加工以及复杂零部件生产等领域，可帮助工程师将三维零件模型转化为适用于数控机床的加工程序。
EDGECAM支持车削、铣削以及车铣复合加工，并提供多轴加工、自动特征识别、加工策略管理和刀具路径优化等功能。通过将CAD模型、加工工艺、机床仿真和程序验证整合到统一的工作流程中，用户能够减少重复编程工作，提高加工效率，并降低实际生产中的碰撞风险。
2026.1版本重点改进了仿真回退速度、刀具路径计算与加工策略、车间生产沟通以及AI辅助操作体验。其中，仿真回退速度最高可提升至原来的30倍，并新增三维仿真记录嵌入作业报告的能力，同时引入HEXAGON Copilot辅助功能，为数控编程人员提供更便捷的操作指导。
主要功能
1. 数控铣削与车削编程
EDGECAM提供面向多种数控加工工艺的编程工具，可根据零件几何形状、加工特征和工艺要求生成相应的刀具路径。
- 车削加工：支持外圆、端面、内孔、切槽、螺纹等常见车削工序。
- 铣削加工：支持平面铣削、型腔加工、轮廓加工、钻孔和曲面加工等操作。
- 车铣复合加工：支持在同一编程环境下规划车削与铣削工序，适用于结构复杂的精密零件。
- 多轴加工：支持三轴及更高阶的多轴加工策略，满足复杂曲面和多方向特征的加工需求。
通过合理组合加工循环和刀具路径策略，用户可以减少手动编程步骤，改善工序衔接，并提高复杂零件的加工效率。
2. 自动特征识别与加工策略管理
软件提供自动特征识别和Strategy Manager加工策略管理功能，可帮助用户识别零件上的典型加工特征，并根据预设规则选择相应的加工方法。
主要用途包括：
- 识别适合加工的孔、型腔和轮廓等几何特征。
- 根据零件特征和加工规则匹配合适的加工循环。
- 将企业已有的编程经验转化为可重复使用的加工策略。
- 通过自动化规则减少重复性操作，提高不同项目之间的编程一致性。
对于需要批量生产或频繁处理相似零件的制造企业，这些功能有助于建立标准化的数控编程流程，降低人工操作成本。
3. Waveform高速粗加工
Waveform波形粗加工技术通过优化刀具运动轨迹和切削负载，帮助刀具在复杂型腔和材料去除过程中保持较为稳定的切削状态。
主要特点包括：
- 优化刀具运动路径，减少不必要的空行程。
- 控制刀具与工件之间的切削负载。
- 提高材料去除效率，缩短部分粗加工工序的加工时间。
- 减少刀具承受的冲击，有助于延长刀具使用寿命。
实际加工效果会受到材料特性、刀具规格、机床性能和切削参数等因素影响。

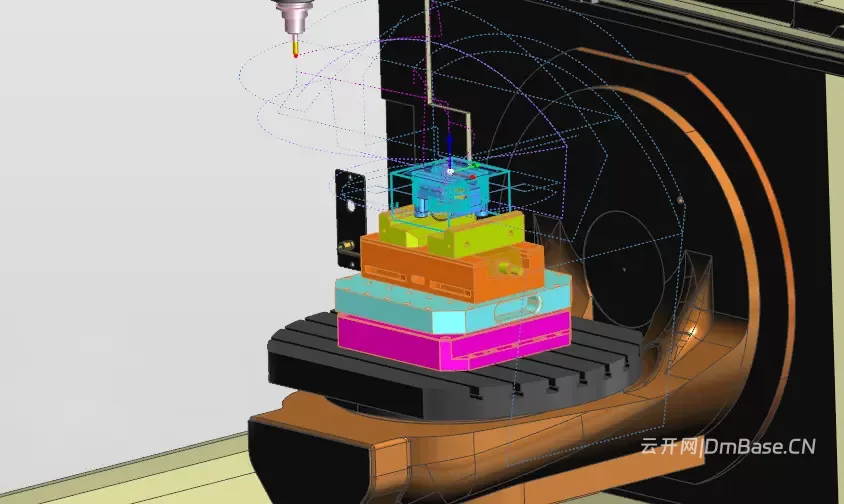

4. 多轴加工与复杂曲面处理
EDGECAM能够针对复杂曲面、深腔结构以及多方向加工特征制定刀具路径，适用于模具、航空航天零件、汽车零部件和精密机械结构件的制造。
相关能力包括：
- 多轴刀具路径规划。
- 曲面精加工和复杂轮廓处理。
- 刀具姿态与进退刀方式控制。
- 刀具与工件、夹具之间的碰撞检查。
- 面向复杂加工任务的路径优化。
对于具有倾斜面、深腔、叶轮类结构或复杂曲面特征的零件，多轴加工策略能够减少重复装夹需求，并提高加工可达性。
5. Race Line高速精加工
Race Line是EDGECAM用于精加工的加工策略之一。2026.1版本进一步增强了相关功能，使用户能够更灵活地控制精加工区域和刀具路径。
本次改进包括：
- 增加基于区域的加工控制方式。
- 支持通过最小和最大平面宽度进行筛选。
- 改进目标区域选择和刀具路径控制。
- 帮助用户针对不同曲面区域制定更合适的精加工策略。
这些改进能够减少不必要的加工路径，让复杂曲面精加工更有针对性，并有助于改善零件表面质量。
6. 镜面刀具加工与平行精加工
EDGECAM 2026.1扩展了Parallel Lace平行精加工循环对镜面刀具（Lens Cutter）的支持。
主要改进包括：
- 支持在Parallel Lace循环中使用镜面刀具。
- 允许采用更大的步距进行特定精加工操作。
- 改善复杂曲面的刀具路径规划。
- 在合适的刀具、材料与加工条件下，帮助提升表面加工质量并减少加工时间。
镜面刀具通常用于特定曲面和高质量表面加工场景，实际效果取决于刀具几何形状、工件材料及工艺参数。
7. 粗加工与轮廓加工优化
2026.1版本对部分粗加工和轮廓加工策略进行了改进，重点在于减少手动参数设置，并提升刀具路径生成的合理性。
主要更新包括：
- 支持偏置螺旋进刀方式，优化型腔加工的刀具进入过程。
- 根据加工技术自动确定切削增量，减少重复设置。
- 改进部分加工路径的连续性与效率。
- 结合刀具和加工条件优化加工过程。
这些功能适用于复杂型腔、轮廓和需要多层切削的零件，可帮助编程人员更方便地制定加工方案。
8. 刀具安全与碰撞控制
数控加工中的刀具碰撞可能导致刀具损坏、工件报废甚至机床故障。EDGECAM通过加工仿真、碰撞检查以及刀具路径控制功能，帮助用户提前发现潜在问题。
2026.1版本的相关改进包括：
- 在残料粗加工中增强对刀柄的碰撞规避处理。
- 改进端面铣削的平滑滚入运动。
- 优化刀具进入工件时的运动方式。
- 配合机床仿真检查加工过程中的潜在风险。
需要注意，软件仿真不能完全代替实际机床验证。正式加工前仍应检查后处理器配置、刀具与夹具参数、工件装夹情况以及数控系统的运行要求。

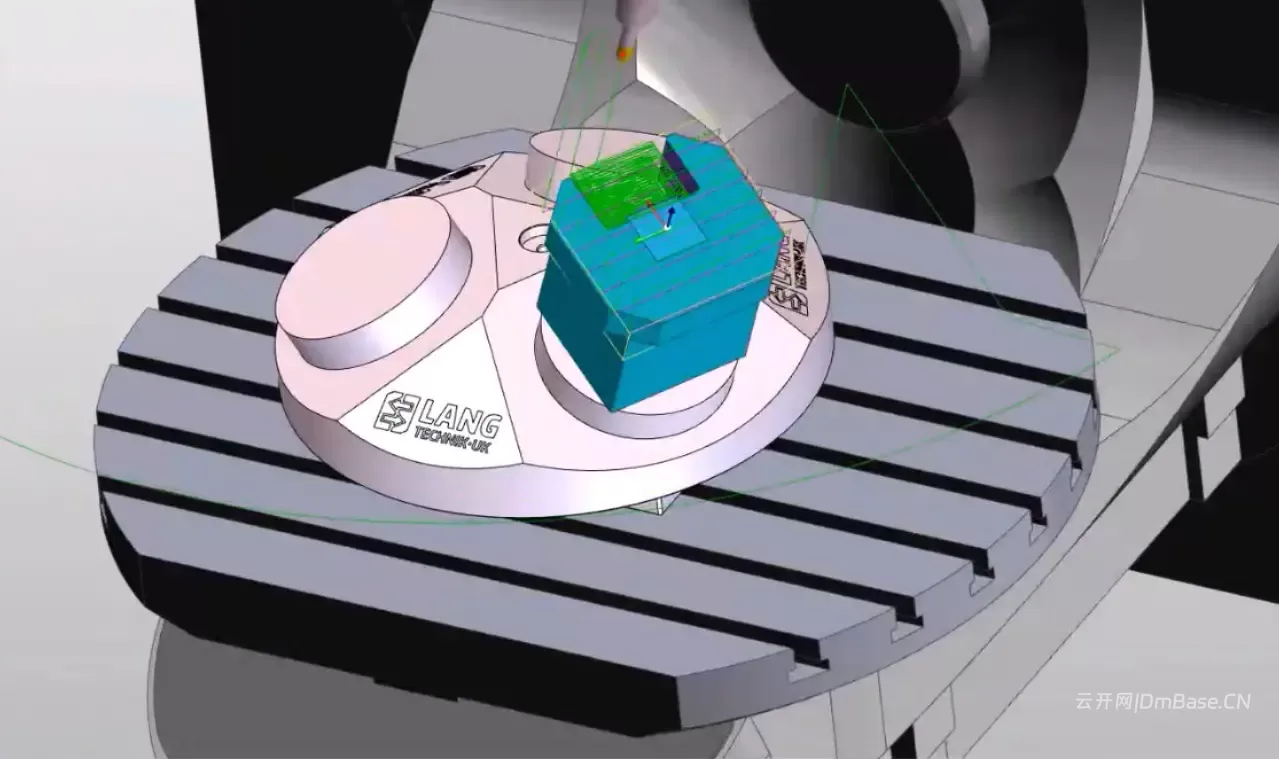

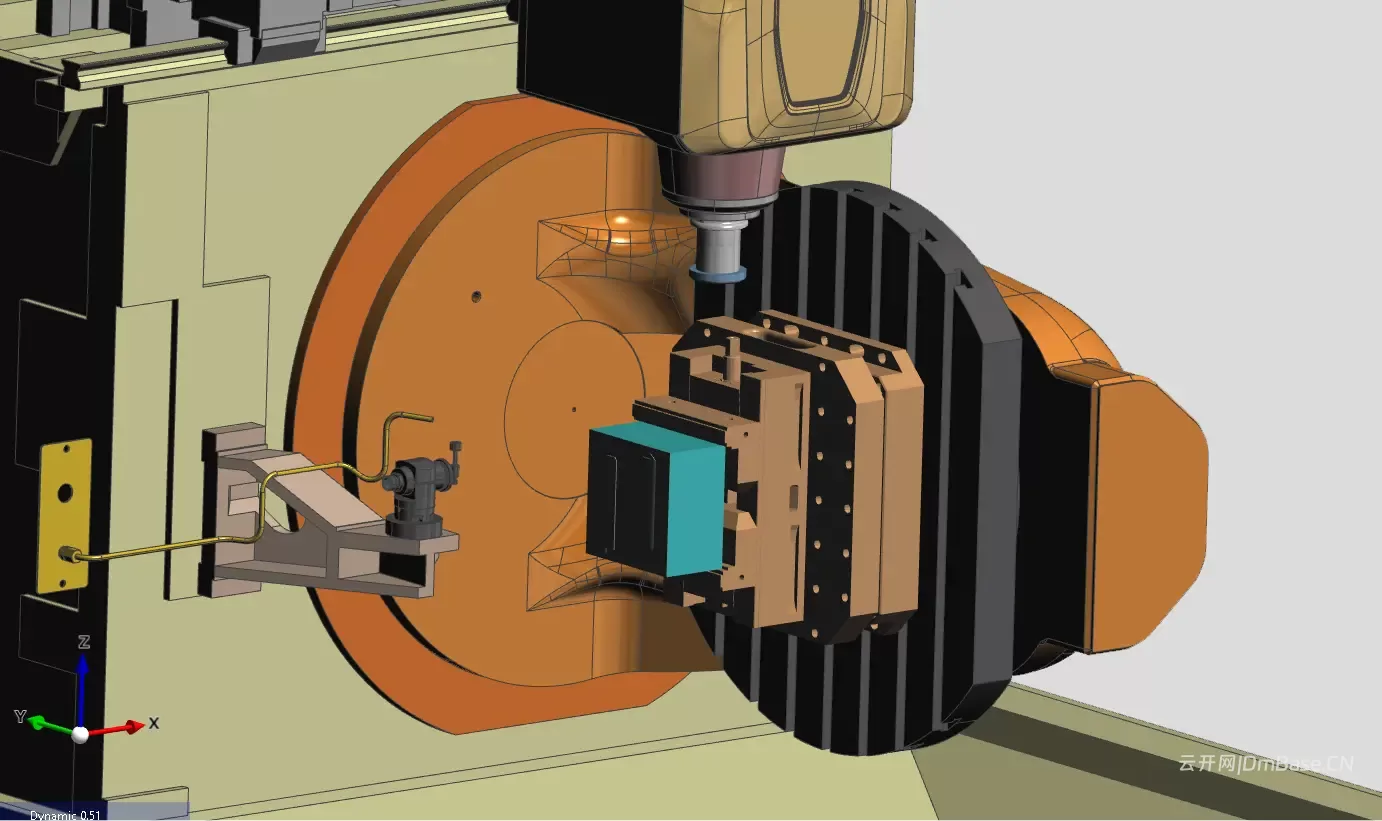

9. 三维加工仿真与程序验证
EDGECAM提供加工过程仿真功能，可用于检查刀具路径、工件材料去除过程和加工顺序，帮助用户在输出数控程序之前发现潜在问题。
2026.1版本重点优化了仿真回退性能：
- 仿真回退速度最高提升至原来的30倍。
- 更方便地在不同加工工序之间切换。
- 加快复杂零件和较长加工程序的验证过程。
- 减少编程人员反复检查加工过程所花费的等待时间。
这项改进对于多工序加工、大型零件和复杂多轴加工任务尤其有价值，能够让编程人员更快定位问题并调整加工策略。
10. Live Job Reports三维作业报告
EDGECAM 2026.1增强了Live Job Reports作业报告功能，支持将完整的三维加工仿真记录嵌入报告中，便于编程部门与生产车间之间传递加工信息。
主要功能包括：
- 将三维加工仿真记录加入作业报告。
- 操作人员可以通过浏览器查看三维加工过程。
- 支持旋转、缩放和回放仿真内容。
- 无需安装EDGECAM许可证即可查看嵌入报告中的仿真内容。
这一功能有助于操作人员提前了解加工顺序、刀具运动和关键加工环节，减少因信息传递不充分造成的装夹错误或操作失误。
11. HEXAGON Copilot AI辅助功能
2026.1版本引入了HEXAGON Copilot，为EDGECAM提供自然语言辅助能力。
其主要用途包括：
- 通过自然语言提问获取软件操作指导。
- 更方便地查找功能和工作流程相关信息。
- 减少在菜单、帮助文档和功能列表中反复搜索的时间。
- 辅助用户熟悉软件操作，提高编程工作效率。
AI辅助功能主要用于改善软件使用体验，并不能代替工程师对加工工艺、切削参数、刀具安全和数控程序正确性的专业判断。
12. 刀具与加工资源管理
EDGECAM支持对刀具、加工参数和工艺资源进行管理，帮助企业统一常用刀具数据和编程规则。
通过合理配置刀具库、加工模板及相关策略，企业可以提高不同编程人员之间的数据一致性，减少重复建立刀具和加工参数的工作量。
对于使用多台数控机床、具有多个加工工位或需要长期维护加工工艺的企业，规范化的资源管理能够提升生产流程的可维护性。
系统要求
Hexagon EDGECAM 2026.1主要面向Windows 64位专业版操作系统。以下配置以EDGECAM官方系统要求为参考。
最低系统配置
| 配置项目 | 最低要求 |
|---|---|
| 操作系统 | Windows 10或Windows 11 64位专业版 |
| 处理器 | 支持相应Windows 64位系统的处理器，建议使用现代多核CPU |
| 内存 | 4GB RAM |
| 显卡 | 支持OpenGL 3.3的显卡 |
| 显示分辨率 | 1920×1080或更高 |
| 硬盘 | 需要预留足够空间用于软件安装、项目文件和刀具数据库 |
| 软件组件 | 根据安装内容配置相应的.NET Framework、Visual C++运行库及数据库组件 |
推荐系统配置
| 配置项目 | 推荐要求 |
|---|---|
| 操作系统 | Windows 10或Windows 11 64位专业版 |
| 处理器 | 高性能多核处理器 |
| 内存 | 32GB RAM |
| 显卡 | AMD Radeon Pro系列或NVIDIA RTX/Quadro系列专业显卡 |
| 显卡驱动 | 建议安装稳定且兼容的WHQL认证驱动 |
| 硬盘 | SSD固态硬盘 |
| 显示器 | 1920×1080及以上分辨率 |
安装与运行注意事项
- 建议使用Windows专业版系统，以获得更稳定的兼容性和管理能力。
- 运行大型三维模型、多轴加工仿真或复杂刀具路径计算时，建议配备32GB或更高容量的内存。
- 安装前应确认显卡支持OpenGL 3.3，并使用兼容的显卡驱动。
- 如果使用ToolStore刀具数据库或网络许可证，需要根据实际部署方式配置数据库服务、许可证服务和网络权限。
- 不建议在权限受限的环境中随意安装多个EDGECAM版本，以免出现仿真器注册或权限相关问题。
更新内容
Hexagon EDGECAM 2026.1围绕仿真效率、加工策略、刀具安全、生产沟通和AI辅助功能进行了升级，主要更新如下。
1. 仿真回退速度提升
- 仿真回退速度最高提升至原来的30倍。
- 更快定位到指定加工工序。
- 减少复杂加工程序的验证等待时间。
- 提高多工序及多轴加工任务的检查效率。
2. Live Job Reports支持三维仿真记录
- 支持将完整的三维加工仿真记录嵌入作业报告。
- 操作人员可以在浏览器中旋转、缩放和回放加工过程。
- 查看报告中的仿真内容不需要EDGECAM许可证。
- 改善编程部门与生产车间之间的沟通效率。
3. 新增HEXAGON Copilot辅助功能
- 在EDGECAM工作环境中引入AI辅助能力。
- 支持通过自然语言获取操作指导。
- 帮助用户查找软件功能和相关操作信息。
- 改善软件学习和日常编程体验。
4. Parallel Lace平行精加工增强
- 增加对镜面刀具的支持。
- 允许在适用的加工条件下使用更大的步距。
- 改善部分曲面精加工的路径规划。
- 帮助提高加工效率和表面质量。
5. Race Line精加工改进
- 新增基于加工区域的控制方式。
- 增加最小和最大平面宽度筛选条件。
- 提升精加工区域选择的灵活性。
- 便于针对复杂零件制定更有针对性的精加工策略。
6. 粗加工与轮廓加工升级
- 增加偏置螺旋进刀功能。
- 支持根据加工技术自动确定切削增量。
- 改善型腔粗加工的进刀方式。
- 减少部分加工循环中的手动参数设置。
7. 刀具安全与进刀运动优化
- 改进残料粗加工中的刀柄碰撞规避。
- 优化端面铣削时的平滑滚入运动。
- 改善部分刀具路径的进入方式。
- 提高复杂加工任务的安全检查能力。
8. 软件安全性与稳定性改进
- 更新部分SDK和NuGet软件包。
- 改进软件开发组件的维护与兼容性。
- 加强软件平台的安全性和可靠性。
