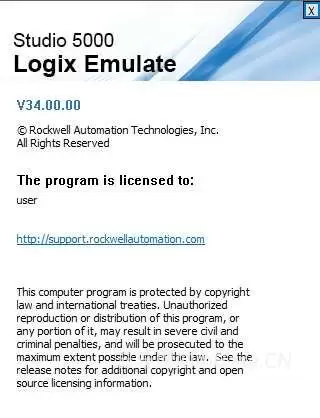

Studio 5000 Logix Emulate 34.00.00_PLC控制器仿真软件

软件简介

Studio 5000 Logix Emulate 34.00.00是Rockwell Automation推出的一款PLC控制器仿真软件，主要用于模拟Allen-Bradley系列Logix控制器的运行环境，帮助自动化工程师在不连接真实PLC硬件的情况下，对控制程序进行测试、调试和验证。

该软件与Studio 5000 Logix Designer编程环境配合使用，可在计算机上创建虚拟控制器，用于验证梯形图、功能块、结构化文本等控制逻辑，检查定时器、计数器、变量状态及程序执行结果。通过软件仿真，工程师能够在实际设备投入运行之前发现潜在问题，降低现场调试风险。

Studio 5000 Logix Emulate 34主要面向工业自动化系统开发、PLC程序设计、控制逻辑验证、设备调试准备以及自动化工程教学等场景。对于使用ControlLogix和CompactLogix等Logix控制平台的工程师而言，该软件可以帮助减少对实体控制器的依赖，提高程序开发与验证效率。

需要注意的是，Logix Emulate属于控制器仿真工具，并不能完全替代真实PLC及其配套I/O模块。实际设备通信、物理输入输出响应、安全功能以及现场网络性能等，仍然需要根据项目要求在真实硬件或专用测试环境中进行验证。

软件基本信息

主要功能

1. 虚拟PLC控制器仿真

Studio 5000 Logix Emulate能够在计算机上创建虚拟Logix控制器环境，使用户可以在没有实体控制器的情况下测试部分PLC程序。

通过虚拟控制器，工程师可以观察控制逻辑的执行情况，检查变量变化和程序运行结果，并在程序开发阶段完成初步验证。该功能适合用于自动化系统的前期设计、逻辑验证及教学实验。

2. PLC程序调试与逻辑验证

软件可配合Studio 5000 Logix Designer使用，帮助工程师检查控制程序中的逻辑关系和执行流程。

主要应用包括：

• 验证梯形图及其他受支持的控制逻辑。
• 检查定时器、计数器和内部变量的运行状态。
• 测试顺序控制、设备启停及部分联锁逻辑。
• 排查程序条件判断和逻辑执行方面的问题。
• 在部署到实际控制器之前进行初步调试。

具体支持的程序指令、控制器功能和调试方式取决于仿真器版本及项目配置。

3. 与Studio 5000 Logix Designer协同工作

Studio 5000 Logix Designer是Rockwell Automation面向Logix控制器的主要工程编程环境，而Logix Emulate用于提供相应的虚拟控制器仿真能力。

通过匹配的软件版本，用户可以在编程环境中开发控制项目，并将受支持的程序用于仿真测试。

需要注意，工程项目的版本兼容性并非只由文件版本决定，还可能受到控制器类型、固件版本、安装组件及授权环境等因素影响。使用V34项目时，应优先选择与之匹配的仿真器和编程软件版本。

4. 工业通信与软件集成

Studio 5000 Logix Emulate可与Rockwell Automation相关通信服务配合使用，为虚拟控制器与其他工程软件之间的数据交互提供支持。

根据安装环境和具体配置，用户可以利用RSLinx Classic、FactoryTalk Linx等组件建立相应的通信路径，并配合支持的HMI或其他软件开展基础联调。

实际可用的通信方式、虚拟网络配置和数据交换范围，需要根据软件版本、驱动程序及应用程序的兼容情况进行确认。

5. 降低现场调试风险

在传统自动化项目中，PLC程序通常需要连接实际控制器和现场设备进行验证。如果控制逻辑存在错误，可能导致设备异常动作、生产中断或调试进度延误。

使用Logix Emulate进行前期仿真，可以提前检查部分程序问题，减少直接在生产设备上测试未经验证代码的需求。

不过，仿真结果不能证明整个控制系统已经具备安全运行条件。涉及急停、安全联锁、人员防护和其他安全相关功能时，仍需按照项目规范进行独立验证。

6. 提高工程开发效率

通过虚拟控制器环境，工程师可以在部分实体硬件尚未到位时开展程序开发和逻辑测试。

这种方式适用于设备制造商、系统集成商、自动化工程团队及相关培训机构，有助于缩短部分开发周期，并使程序设计、软件测试和现场准备工作能够更灵活地并行推进。

系统要求

以下配置依据原始资料整理。由于不同版本、补丁及配套组件可能存在差异，安装前应以Studio 5000 Logix Emulate 34对应的官方兼容性说明为准。

1. 操作系统要求

2. 硬件配置要求

以上属于参考配置，不应直接视为官方最低硬件要求。实际资源占用还会受到Studio 5000 Logix Designer、FactoryTalk组件及其他同时运行的软件影响。

3. 配套软件要求

为了正常安装和使用仿真功能，通常需要根据具体版本准备相应的Rockwell Automation软件组件。

• Studio 5000 Logix Designer：用于创建、编辑和调试Logix控制器工程项目。
• FactoryTalk Services Platform：提供相关FactoryTalk服务支持，具体版本需与安装环境匹配。
• FactoryTalk Activation Manager：用于处理相应软件产品的授权管理。
• RSLinx Classic或FactoryTalk Linx：根据应用需求配置通信服务及数据访问路径。

更新内容

Studio 5000 Logix Emulate 34.00.00主要用于配合Studio 5000 Logix Designer V34工程环境开展Logix控制器仿真工作。

根据现有资料，该版本的主要特点包括：

1. 版本匹配：面向Studio 5000 Logix Designer V34相关工程环境，便于用户开展相应版本的程序仿真与验证。
2. 虚拟控制器支持：提供软件形式的控制器仿真环境，减少部分开发和调试工作对实体PLC硬件的依赖。
3. 工程调试支持：帮助用户在实际部署前检查受支持的控制逻辑、定时器、计数器及变量状态。
4. 配套软件集成：可结合相应的FactoryTalk平台组件及通信服务构建仿真测试环境。
5. 运行稳定性：原始资料提到该版本在稳定性方面有所改善，但未提供具体修复清单或官方变更记录，因此不宜将未经核实的改进项目作为确定的更新内容。

适用场景

Studio 5000 Logix Emulate 34适合以下工作场景：

• 工业自动化：验证PLC控制程序和设备控制逻辑。
• 设备开发：在实体控制器交付之前开展部分软件测试。
• 系统集成：为自动化控制系统的前期调试提供仿真环境。
• HMI联调：在兼容的软件通信配置下测试部分变量交互与画面逻辑。
• 工程培训：帮助学习者熟悉Logix控制器项目及相关编程流程。
• 程序维护：在适当的测试环境中复现和排查部分控制程序问题。
