Geomagic Control X 2026.1_三维计量与质量检测软件

一、软件简介

Geomagic Control X 2026.1是由Hexagon推出的专业三维计量与质量检测软件，主要用于三维扫描数据分析、CAD模型对比、尺寸测量、几何偏差评估以及制造质量控制。软件能够将三维扫描仪采集的点云、网格模型与原始CAD设计数据进行对比，帮助工程师识别零件的形状偏差、尺寸误差和制造缺陷，为产品质量评估、生产工艺优化及逆向检测提供数据支持。

与传统依靠卡尺、量规等工具进行局部测量的方式相比，Geomagic Control X可以对零件表面进行大范围的三维检测，并通过彩色偏差图、尺寸标注和检测报告直观展示测量结果。它适用于汽车制造、航空航天、模具加工、机械制造、精密零件检测、产品研发以及工业设备维护等领域。

Geomagic Control X 2026.1在扫描设备集成、自动化脚本、网格处理、边界检测和文件兼容性等方面进行了改进，进一步提升了复杂检测任务的处理效率和工作流程的自动化程度。

二、主要功能

1. 三维扫描数据导入与处理

Geomagic Control X支持导入三维扫描设备采集的点云和网格数据，并将其用于后续检测分析。用户可以根据检测对象的特点进行数据整理、模型对齐和网格处理，为尺寸分析与偏差比较建立可靠的数据基础。

主要功能包括：

• 导入三维扫描数据及相关模型文件。
• 对扫描数据进行配准、对齐和预处理。
• 处理复杂零件的表面网格与几何数据。
• 根据检测需求提取目标区域并进行局部分析。
• 通过网格简化降低模型复杂度，改善大型数据集的处理效率。

2. CAD模型与扫描数据对比

软件能够将实际零件的扫描结果与理论CAD模型进行比较，识别制造过程中产生的形状偏差和尺寸变化。

主要应用包括：

• 比较实际零件与设计模型之间的几何差异。

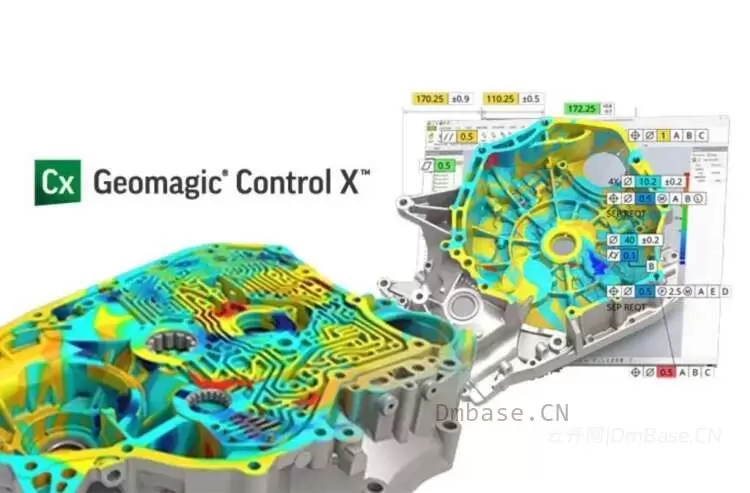

• 生成三维彩色偏差图，直观显示偏差的方向和程度。
• 分析零件表面不同区域的偏差分布。
• 检查复杂曲面、自由曲面和不规则结构。
• 为模具修正、加工工艺调整及产品质量评估提供依据。

3. 三维尺寸测量与几何分析

Geomagic Control X不仅能够进行整体模型对比，还可以针对关键几何特征开展尺寸检测，帮助用户判断零件是否符合设计要求。

主要功能包括：

• 测量距离、直径、半径、角度及其他几何尺寸。
• 分析孔、槽、平面、圆柱面等常见几何特征。
• 检查零件关键尺寸与设计公差之间的关系。
• 对测量结果进行标注和整理。
• 结合GD&T几何尺寸与公差要求开展质量评估。

4. 边界检测（Boundary Inspection）

2026.1版本增强了边界检测工作流程，可以围绕圆形、槽形和矩形等边界特征开展检测分析。

主要特点包括：

• 支持圆形、槽形及矩形边界相关的检测流程。
• 辅助识别和匹配扫描数据中的边界特征。
• 适用于孔口、开槽、轮廓边缘等结构的检查。
• 改善复杂零件局部特征的检测效率。

这一功能对于需要检查孔位、槽口及轮廓边界的机械加工和模具检测任务具有实际价值。

5. 自动化检测与脚本编程

Geomagic Control X提供自动化检测和脚本功能，可将重复性较高的测量任务转化为可重复执行的工作流程。

主要功能包括：

• 使用脚本执行部分数据处理和检测操作。
• 扩展脚本命令与可配置操作选项。
• 支持脚本运行期间进行交互式选择。
• 利用自定义选择集构建自动化检测流程。
• 通过自动化工具提高批量检测任务的一致性。
• 借助文本脚本示例和文档开展自动化开发。

对于需要重复检测同一类零件的制造企业，自动化功能有助于减少人工操作，提高检测流程的标准化程度。

6. 三维扫描设备直接控制

Geomagic Control X 2026.1进一步扩展了扫描设备集成能力，部分兼容设备可以直接在软件环境中进行操作，减少扫描采集与检测分析之间的切换。

本次版本升级的重点包括：

• 新增Hexagon/ZG手持式三维扫描仪插件。
• 增加ZG HyperProbe相关插件支持，可通过Live Inspect工作流程使用。
• 增加面向Scantech设备的DefinSight插件支持。
• 升级RDS至6.6版本，支持灰度线扫描等相关能力。

具体设备支持情况取决于插件、驱动程序、配套软件版本及地区可用性，部分设备还需要单独安装相应的扫描软件。

7. 网格分割与简化

对于大型扫描模型和结构复杂的零件，软件提供网格分割与简化工具，帮助用户处理目标区域并控制模型数据量。

主要功能包括：

• 改进网格分割工作流程。
• 支持使用多种分割工具。
• 增加基于三维曲线的网格分割选项。
• 改善复杂轮廓和复杂模型的分割能力。
• 通过网格简化减少多边形数量。
• 在保持合理模型质量的前提下提高数据处理效率。

2026.1版本的网格简化性能有所提升，官方更新资料指出，部分网格简化任务的处理速度可达到此前版本的约2至4倍，具体效果会受到模型复杂度和计算机配置等因素影响。

8. 检测报告与结果可视化

检测结果的整理和展示是工业质量管理的重要环节。Geomagic Control X能够将测量结果转化为直观的图形和报告，方便工程师、质量管理人员及生产部门进行沟通。

主要功能包括：

• 通过颜色映射展示三维偏差。
• 对关键尺寸、测量结果和公差进行标注。
• 汇总多个检测项目的分析结果。
• 生成适用于质量评审和工程分析的检测报告。
• 支持将检测数据用于后续质量追踪与工艺改进。

9. 文件兼容性与项目管理

Geomagic Control X支持多种三维数据及CAD相关文件的导入和导出，便于与扫描设备、设计软件和质量管理流程协同工作。

2026.1版本的相关改进包括：

• 增强对较新版本CAD原生文件及PMI数据的支持。
• 新增Leica Geosystems的.LGSX文件导入支持。
• 支持从自动化工具中导出DMO文件。
• 改进原生项目文件的读写可靠性。
• 在检测到部分项目文件损坏时，提供尝试恢复数据的提示。
• 支持创建可重复使用的网格顶点和网格面选择集。

实际可用的文件格式和CAD版本兼容范围应以具体安装版本及对应的官方兼容清单为准。

三、系统要求

Geomagic Control X 2026.1主要面向Windows平台的专业三维检测工作站。由于扫描数据规模、模型复杂程度以及检测任务的不同，实际运行所需的硬件配置也会有所差异。

1. 最低系统要求参考

以上配置综合了产品公开的基础要求和实际使用建议，并不代表每项均为2026.1版本的独立官方认证门槛。

2. 推荐配置

对于经常处理大型点云、复杂网格模型以及高精度检测任务的用户，建议采用更高性能的工作站配置。

需要注意，推荐配置属于面向专业工作站的实用建议，并非所有硬件型号都经过软件厂商认证。正式部署前，应核对2026.1版本的最新系统要求、显卡兼容性和扫描设备支持情况。

四、更新内容

Geomagic Control X 2026.1于2026年5月发布。本次更新重点围绕扫描设备集成、检测自动化、边界检测、网格处理和文件兼容性展开。

1. 扩展扫描设备支持

• 新增Hexagon/ZG手持式三维扫描仪插件。
• 增加ZG HyperProbe插件支持，可通过Live Inspect开展相关检测工作。
• 增加Scantech设备的DefinSight插件支持。
• 将RDS升级至6.6版本，扩展灰度线扫描相关能力。

2. 增强脚本与自动化功能

• 增加新的脚本操作命令。
• 扩展已有脚本操作的参数和选项。
• 支持脚本执行期间进行交互式选择。
• 支持通过自定义选择集构建自动化检测流程。
• 补充文本脚本文档和示例，方便用户学习与开发。

3. 新增及改进边界检测

• 加强圆形、槽形和矩形边界相关的检测流程。
• 改善边界特征的匹配和分析操作。
• 提升特定局部几何特征检测的操作便利性。

4. 优化3D Compare三维对比

• 改进不同对比场景下的测量结果一致性。
• 优化三维扫描数据与参考模型的比较工作流程。
• 提升检测结果分析的稳定性与可靠性。

5. 改进网格分割功能

• 优化网格分割操作流程。
• 增加多种分割工具。
• 新增三维曲线分割选项。
• 改善对复杂模型轮廓的处理能力。

6. 提升网格简化性能

• 优化网格简化算法和处理流程。
• 部分任务的网格简化速度最高可达到此前版本的约2至4倍。
• 改善简化结果的质量和稳定性，方便处理大型扫描模型。

7. 扩展文件导入与导出

• 支持导入Leica Geosystems的.LGSX文件。
• 增强较新版本CAD原生文件及PMI数据的兼容性。
• 支持通过自动化工具导出DMO文件。
• 改善原生项目文件的读写与异常恢复能力。

8. 优化选择与操作体验

• 支持将网格顶点和网格面选择保存为可重复使用的自定义选择集。
• 增加CAD实体的“仅选择可见对象”相关选项。
• 改进复杂模型的选择和处理流程。
• 更新许可管理系统，改善部分许可相关问题。
