PVCAD Mega 32.2.0_光伏电站CAD设计软件

软件简介

PVCAD Mega 32.2.0是一款面向大型光伏电站和地面安装式太阳能项目的专业CAD设计软件，基于AutoCAD 环境的专业级光伏系统设计与工程绘图软件，由PVComplete开发，主要用于光伏阵列布局、支架结构配置、地形分析、电气设计、工程图纸制作以及项目材料统计。

PVCAD Mega集成了先进的 AI 助手，拥有“标准”与“地面电站（Utility）”双模式，不仅能快速完成兆瓦级的大型复杂地形地面电站及屋顶排布，还支持自动化的机械与电气分析（符合 NEC 等规范）、一键生成材料清单（BOM）与单线图。此外，该软件支持与 PVSyst 实现无缝数据对接与 3D 阴影场景导出，大幅简化了从初步现场评估到工程级施工图纸设计的全流程，是太阳能工程师与开发商提高设计精度与效率的核心工具。

与通用CAD软件相比，PVCAD Mega围绕光伏电站工程设计流程进行了专门优化，能够结合场地边界、地形条件、光伏组件、支架系统和电气设备等参数，辅助工程师完成从初步布局到施工图设计的工作。软件基于AutoCAD工作环境运行，可利用CAD绘图能力与光伏工程专用工具协同工作。

PVCAD Mega主要面向大型地面光伏电站、集中式光伏项目和大型社区太阳能项目，也支持需要地形分析、跟踪支架布局及复杂场地规划的工程任务。软件提供Standard和Utility Scale等工作模式，便于根据项目类型选择相应的设计流程。

主要功能

1. 光伏阵列自动布局

PVCAD Mega能够根据项目边界、可用安装区域和组件参数生成光伏阵列布局，减少手动放置组件和反复调整排列的工作量。

主要功能包括：

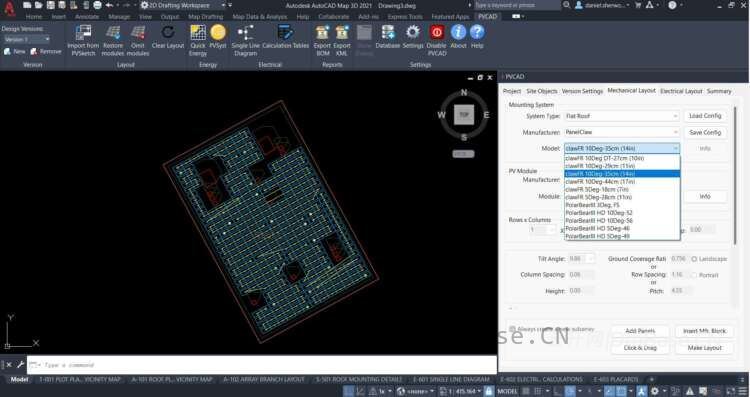

• 定义光伏项目边界和多个安装区域。

• 设置组件型号、排列方式和安装间距。

• 配置组件行列数量、倾角、排间距和阵列节距。

• 根据场地限制调整阵列布局。

• 设置道路、设备平台和其他障碍物。

• 根据项目容量目标优化组件布置。

通过参数化布局，设计人员可以快速比较不同组件排列和场地规划方案，提高大型光伏项目的设计效率。

2. 固定倾角与单轴跟踪支架设计

软件支持常见的地面光伏安装结构，可用于固定倾角支架和单轴跟踪支架系统的布局设计。

用户可以配置支架类型、组件安装方式、阵列间距、支架尺寸及相关结构参数。对于采用跟踪支架的项目，还可以结合地形条件和项目限制调整布局。

软件提供部分预设支架系统，同时支持按照项目要求定义结构参数，便于设计人员适配不同供应商的设备方案。

3. 地形分析与桩基高度计算

大型地面光伏电站通常涉及复杂地形，坡度变化会影响组件排列、支架高度、基础施工和场地平整。PVCAD Mega提供地形相关分析工具，帮助设计人员评估地形对光伏阵列的影响。

主要功能包括：

• 导入测量数据或地形资料。

• 分析项目区域的地形高程和坡度。

• 根据地形条件检查阵列布局的适用性。

• 计算支架基础桩位及相关高度数据。

• 生成桩基布置表和相关工程数据。

• 辅助评估地形变化对结构安装的影响。

这些功能有助于提前识别场地设计问题，减少后续施工阶段因高差、坡度或支架布置不合理造成的调整工作。

4. 光伏组件与设备数据库

PVCAD Mega提供光伏设备参数管理能力，方便设计人员在项目中选择和配置相关设备。

设备参数可涉及光伏组件、支架系统、逆变器及其他项目设备。用户可以使用软件提供的设备数据，也可以根据具体项目需求补充或自定义部分参数。

通过统一管理设备信息，设计人员能够在调整组件型号、支架配置或电气设备时，同步更新相关设计数据，减少重复录入和参数不一致的问题。

5. 电气系统设计

除机械布局外，PVCAD Mega还支持光伏电站的电气设计工作，可帮助用户完成组件串联配置、逆变器分区和相关电气信息整理。

主要功能包括：

• 配置光伏组件串的长度和连接方式。

• 将组件阵列与逆变器进行关联。

• 设置逆变器分区及设备位置。

• 辅助规划组件串与逆变器之间的连接。

• 生成相关电气数据和线缆统计信息。

• 为后续电气图纸与工程报表提供基础数据。

这些功能能够帮助设计人员在机械布局和电气设计之间建立联系，减少布局调整后重新整理电气信息的工作量。具体电气计算结果仍应由工程人员按照项目规范进行审核。

6. 道路、设备平台与场地对象设计

大型光伏项目除了组件阵列，还需要考虑施工道路、检修通道、设备平台、建筑物、树木及其他场地障碍物。

PVCAD Mega支持定义道路、设备平台和场地对象，并将其纳入项目布局设计。通过合理规划这些对象，可以检查组件布置与现场设施之间的空间关系，改善场地利用效率。

对于需要预留检修空间、运输通道和设备安装区域的项目，该功能有助于形成更加完整的场地规划方案。

7. 光伏电站工程图纸生成

PVCAD Mega在AutoCAD环境中运行，可利用CAD绘图工具制作工程设计图纸，并将光伏专用设计数据应用于图纸生成流程。

设计人员可以根据项目要求整理阵列平面布置、支架布局、设备位置、电气信息及相关标注，形成供后续审查、报批和施工准备使用的工程图纸。

软件还支持基于项目模板开展设计，有助于团队统一图层、图纸结构和出图规范，减少重复绘图工作。

8. 材料清单与工程量统计

软件能够根据项目设计数据生成材料清单（BOM），帮助工程人员统计光伏组件、支架及相关设备的数量，并汇总部分线缆长度和设备信息。

材料清单可用于项目预算、采购准备、设备数量核对和施工计划编制。将设计数据与材料统计相结合，也有助于在调整组件布局或设备方案后更新相关工程量。

需要注意，材料清单的准确性取决于项目参数是否完整，以及所使用设备数据库和设计规则是否正确。

9. 发电量估算与能源模拟

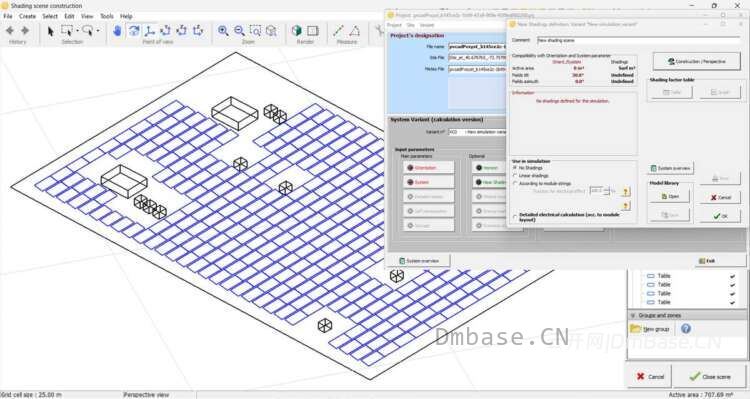

PVCAD Mega支持对光伏项目进行初步能源分析，并可将相关三维场景和设计数据导出至PVsyst等专业光伏模拟工具。

相关能力包括：

• 根据组件布局和项目参数生成发电量估算数据。

• 利用软件提供的能源模型进行初步分析。

• 结合地形与遮挡情况评估布局方案。

• 导出项目数据供PVsyst进一步模拟。

• 生成年度或月度能源估算相关报表。

发电量估算可用于比较不同设计方案，但实际发电量还会受到气象条件、设备性能、系统损耗、遮挡和现场施工质量等因素影响。

10. AI设计辅助

较新的PVCAD Mega工作流程提供AI辅助入口，可用于查询软件操作、了解相关设计流程、辅助检查设计参数，以及参考工程规范和项目要求。

AI辅助功能能够帮助用户更快了解软件工具和设计流程，但生成的建议并不等于正式工程审核结果。涉及结构安全、电气安全、规范符合性和施工方案的关键内容，仍需要由具备相应专业能力的工程人员复核。

11. 数据导出与项目协作

PVCAD Mega支持导出项目数据和相关报告，以便与其他工程工具配合使用。

常见用途包括：

• 导出材料清单和工程统计数据。

• 导出KML等地理信息文件。

• 将三维场景和遮挡相关数据传递至PVsyst。

• 保存项目布局及相关工程图纸。

• 使用统一的项目数据支持方案对比和团队协作。

通过这些数据交换功能，设计人员能够减少不同软件之间重复建模和手动录入的工作量。实际可用的导出格式和选项应以安装版本为准。

系统要求

PVCAD Mega主要面向Windows平台，并依赖AutoCAD环境运行。根据官方公开的PVCAD系列安装说明，安装前需要确认操作系统、硬件配置以及CAD软件版本相互兼容。
