ASDIP Foundation：专业基础结构设计软件，让独立基础、联合基础和桩基承台设计更高效
在结构工程中，基础设计是确保建筑安全的关键环节，但往往涉及复杂的计算和繁琐的规范验证。ASDIP Foundation 是一款专为结构工程师开发的基础设计软件，旨在简化和加速各种类型基础的计算和设计过程。基于最新的 ACI 318-19 和 CSA A23.3-19 规范，它帮助工程师快速完成独立基础、联合基础、墙下基础、条形基础和桩基承台的设计，同时确保符合行业最高标准。
一、ASDIP Foundation 是什么？
ASDIP Foundation 是一款专注于混凝土基础结构设计的工程软件，通过直观的图形用户界面，将复杂的基础设计计算简化为高效的交互式流程。无论是浅基础还是深基础，该软件都能提供全面的分析和设计功能。
核心定位
- 基础专项：覆盖独立基础、联合基础、墙基础、条形基础和桩基承台
- 规范驱动：严格遵循 ACI 318-19/11/14 和 CSA A23.3-19
- 荷载集成：支持 ASCE 7-05/10/16 荷载组合
- 稳定性分析：完整的抗倾覆、抗滑移、抗拔和承载力验算
二、核心设计功能
1. 独立基础设计
处理最常见的柱下独立基础：
- 轴心受力：纯压或纯拉荷载
- 偏心荷载：考虑弯矩和水平力影响
- 双向弯曲：同时考虑两个方向的弯矩
- 地基压力：计算基底压力分布
- 冲切验算：验算柱周边冲切剪力
- 配筋计算：根据弯矩配置受力钢筋
2. 联合基础设计
适用于相邻柱共用基础的情况：
- 双柱基础：两个柱荷载共同作用
- 梯形或矩形：根据荷载大小优化形状
- 不均匀沉降控制：调整基础尺寸使沉降均匀
3. 条形基础设计
墙下连续基础设计：
- 墙下基础：承重墙的连续基础
- 纵向配筋：按连续梁计算配筋
- 横向配筋：考虑墙趾和墙踵的弯矩
4. 桩基承台设计
将柱荷载传递到桩群的承台结构：
- 多桩布置：支持2桩、3桩、4桩及以上桩群
- 冲切验算：验算柱对承台的冲切
- 桩反力计算：确定各桩实际受力
- 配筋设计：根据弯矩配置承台钢筋
5. 稳定性分析
全面的基础稳定性验算：
- 抗倾覆：抵抗弯矩引起的倾覆
- 抗滑移：抵抗水平力引起的滑动
- 抗拔：抵抗上拔力
- 地基承载力：验算基底压力不超过允许值
6. 荷载组合
支持多种荷载工况组合：
- 恒载（Dead Load）
- 活载（Live Load）
- 屋顶活载（Roof Live）
- 雪载（Snow Load）
- 风载（Wind Load）
- 地震荷载（Seismic Load）
- 按 ASCE 7 自动组合
7. 设计管理器
智能化的初步设计工具：
- 荷载条件输入：输入柱荷载和地基条件
- 自动试算：根据输入生成初步尺寸
- 钢筋规格优选：选择合适直径和数量的钢筋
- 快速迭代：调整参数立即更新结果

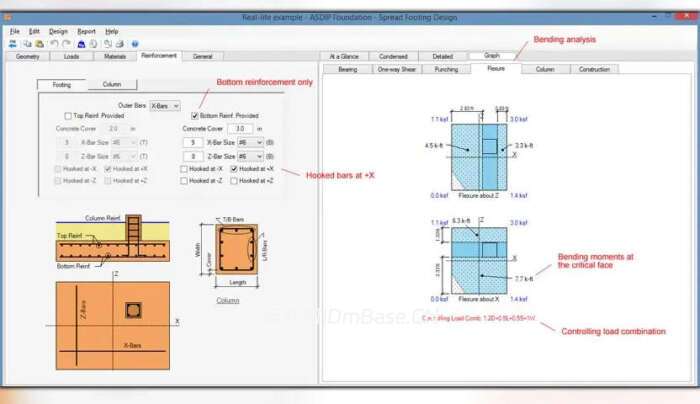

8. 图形化显示
直观展示设计结果：
- 地基压力图：显示基底压力分布
- 冲切剪力面：标识临界截面位置
- 一维剪力：沿基础长度的剪力分布
- 弯矩图：配筋设计的依据
- 清晰直观：帮助理解受力机理
9. 可定制设计标准
灵活的设计参数设置：
- 设计准则：根据项目要求调整
- 选项配置：选择不同的设计方法
- 条件设定：考虑特殊工况
三、软件优势
高效建模
- 直观图形界面：快速创建和修改基础模型
- 节省时间：减少手工计算和重复工作
- 灵活调整：轻松试验不同设计参数
规范符合性
- 最新 ACI 318：严格遵循 ACI 318-19、11/14
- CSA A23.3-19：支持加拿大混凝土设计规范
- ASCE 7：荷载组合符合 ASCE 7-05/10/16
- 设计验证：确保设计满足强度和稳定性要求
专业报告
- 简明报告：快速生成关键结果摘要
- 详细报告：完整展示计算过程和依据
- 客户印象：专业格式增强可信度
- 审查通过：清晰展示规范符合性
全面支持
- 丰富文档：详细说明软件功能和使用方法
- 实例解答：内置已解决的工程示例
- 博客文章：持续更新的技术内容
- 学习资源：帮助工程师快速掌握
数据管理
- 电子计算书：创建和存储基础设计文档
- 集中管理：所有设计项目统一存放
- 安全存储：保护工程数据不丢失
- 方便检索：随时查找历史项目
四、技术规格与系统要求
系统要求
- 操作系统：Windows 7/8/10/11（64位）
- 处理器：Intel 或 AMD，1 GHz 或更快
- 内存：4 GB 或以上
- 硬盘空间：500 MB 可用空间
- 显卡：DirectX 9 或更高，支持 WDDM 1.0 驱动
- 显示器：1366 x 768 或更高分辨率
版本信息
- 开发商：ASDIP（专业结构工程软件开发商）
- 产品名称：ASDIP Foundation
- 规范版本：ACI 318-19/11/14、CSA A23.3-19、ASCE 7-05/10/16
五、适用行业与企业
结构工程咨询公司
- 建筑基础设计
- 结构计算书编制
- 设计审查和优化
岩土工程公司
- 地基基础协同设计
- 桩基工程承台设计
- 基础方案比选
建筑设计院
- 住宅和商业建筑基础
- 工业厂房基础
- 改扩建项目基础验算
工程承包商
- 施工阶段基础设计验证
- 临时基础设计
- 变更方案评估
基础设施工程
- 桥梁基础
- 挡土墙基础
- 设备基础
教育机构
- 基础工程设计教学
- 学生设计项目
- 规范学习工具
六、为什么选择 ASDIP Foundation？
专业专注
专门为基础结构设计开发，覆盖从独立基础到桩基承台的全类型。
规范全面
支持 ACI 318-19、CSA A23.3-19 和 ASCE 7，满足多地区设计需求。
功能完整
从稳定性分析到配筋计算，从地基压力到冲切验算，一应俱全。
图形直观
清晰展示各项受力指标，帮助深入理解设计机理。
设计管理器
快速生成初步设计，提高方案比选效率。
七、总结
ASDIP Foundation 是一款 专为结构工程师开发的基础设计软件，通过 直观的图形界面、全面的设计功能和严格的规范遵循，为独立基础、联合基础、条形基础、墙下基础和桩基承台的设计提供高效可靠的解决方案。其稳定性分析、图形化显示和设计管理器等功能，不仅简化了计算流程，还提升了设计成果的专业性。对于从事基础设计的结构工程师和咨询公司而言，ASDIP Foundation 是一个能够提升效率、保证质量和增强客户信心的有力工具。
