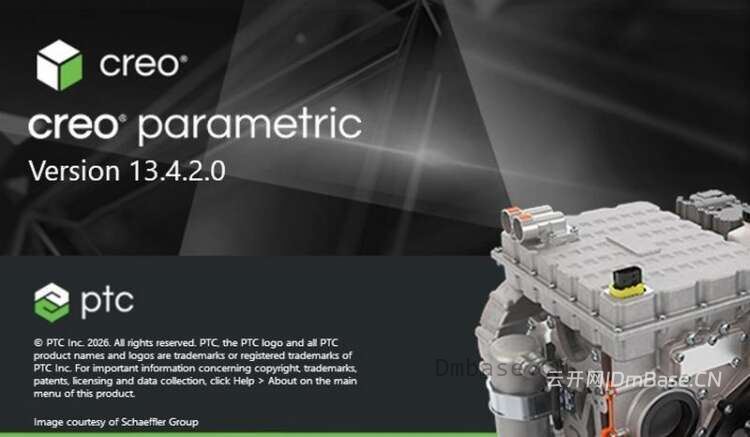

PTC Creo中文版V13.4.2_产品开发CAD软件_参数化直接建模

一、软件简介

PTC Creo是由PTC公司开发的一款专业三维CAD（计算机辅助设计）软件，广泛应用于机械设计、产品开发、工业设计、模具设计、复杂曲面建模以及工程制造等领域。作为面向产品全生命周期的三维设计解决方案，Creo能够帮助工程师完成从概念设计、三维建模、装配设计到工程图输出和制造数据准备等一系列工作。

PTC Creo 套件包含 Creo Parametric、Creo Direct、Creo Layout、Creo Options Modeler、Render Studio、Simulate 等模块，支持参数化建模、直接建模、仿真分析、增材制造、增强现实及物联网集成等先进技术。

PTC Creo继承了Pro/ENGINEER的参数化设计技术，并在此基础上不断完善直接建模、曲面设计、仿真分析、模型装配和制造协同等功能。软件采用参数化、特征驱动的建模方式，用户可以通过尺寸、约束、特征关系和设计参数控制模型。当产品结构或设计要求发生变化时，可以通过修改相关参数快速更新模型及其关联工程图。

Creo支持零件设计、装配体设计和二维工程图设计，并提供适用于复杂曲面、钣金、焊接结构、塑料零件以及大型产品开发的专业工具。借助其关联式设计机制，零件模型、装配体和工程图之间能够保持相应的关联关系，从而减少重复修改工作，提高设计效率。

PTC Creo适用于机械制造、汽车及零部件、航空航天、电子设备、医疗器械、工业装备、消费产品和模具制造等行业。对于需要进行复杂机械结构设计、产品迭代开发、工程图管理和制造协同的企业而言，Creo是一款具有较强参数化建模能力的工程设计软件。

二、主要功能

1. 参数化三维零件建模

Creo提供完整的参数化三维建模工具，用户可以利用草绘、拉伸、旋转、扫描、混合、倒圆角、倒角、孔和壳等特征创建各种机械零件。

主要功能包括：

• 基础实体建模：通过拉伸、旋转、扫描和混合等操作构建零件的主体结构。
• 特征驱动设计：将模型拆分为多个有逻辑关系的设计特征，方便后续编辑和修改。
• 尺寸与几何约束：利用尺寸、几何关系和设计约束控制模型形状。
• 参数化修改：修改关键尺寸或特征参数后，系统根据特征关系更新模型。
• 关系式与参数控制：通过参数、关系式及族表等机制管理不同规格的零件。
• 特征重用：将常用设计特征应用于不同零件，减少重复建模工作。

参数化建模尤其适合需要频繁修改尺寸、结构和设计方案的产品开发项目，可以帮助工程师提高设计一致性并降低修改成本。

2. 曲面设计与复杂外形建模

Creo具备曲面建模功能，可用于创建复杂外观、流线型结构以及具有特殊几何要求的产品表面。

主要功能包括：

• 创建基础曲面、边界曲面和自由形状曲面。
• 通过扫描、混合及边界控制生成复杂曲面。
• 对曲面进行修剪、延伸、合并和偏移。
• 执行曲面与实体之间的转换及相关几何操作。
• 检查曲面之间的连接关系和连续性。
• 支持曲面与实体特征结合，完成复杂产品结构设计。

曲面功能适用于汽车外覆盖件、消费电子产品外壳、工业设备外观、塑料制品以及其他具有复杂几何形状的产品。

3. 大型装配体设计

Creo支持通过多个零件和子装配体构建完整产品结构，适用于机械设备、生产线、车辆部件及复杂工业装备的装配设计。

主要功能包括：

• 创建零件装配体并设置装配约束。
• 管理零件之间的位置、方向及运动关系。
• 构建多层级装配结构和子装配体。
• 检查零件之间的干涉、间隙和空间关系。
• 管理装配体中的零件引用与关联更新。
• 生成装配工程图、零件明细表及相关设计文档。
• 支持简化表示等装配管理方式，帮助处理大型产品模型。

通过装配设计，工程师可以在产品开发阶段提前发现结构冲突，减少后续试制和装配过程中出现的问题。

4. 二维工程图设计

Creo能够根据三维零件和装配体生成二维工程图，为加工、检验、装配和生产提供必要的技术资料。

主要功能包括：

• 创建主视图、俯视图、侧视图和等轴测视图。
• 生成剖视图、局部视图、辅助视图和详细视图。
• 添加尺寸、公差、表面粗糙度及几何公差标注。
• 设置中心线、中心标记、注释和技术要求。
• 创建装配明细表及零件序号。
• 根据模型修改更新关联工程图。
• 按项目要求配置图框、标题栏和工程图标准。

二维工程图与三维模型之间的关联机制，有助于减少模型变更后手动修改图纸的工作量，提高设计资料的准确性。

5. 钣金设计

Creo提供面向钣金零件的专业设计工具，可用于设计机箱、机柜、设备外壳、支架、覆盖件和其他薄板结构。

主要功能包括：

• 创建平整壁、法兰、延伸壁和其他钣金特征。
• 设置板厚、折弯半径和相关设计参数。
• 处理折弯、展开及折弯恢复等操作。
• 生成钣金展开模型。
• 检查钣金结构的几何关系。
• 为后续激光切割、冲压和折弯制造准备设计数据。

钣金设计能够帮助工程师在三维环境中验证结构方案，并为实际加工提供更清晰的展开数据。

6. 模具设计与塑料零件设计

Creo可用于塑料产品、注塑零件和模具结构的设计，并能结合相关专业模块开展模具开发工作。

主要功能包括：

• 创建塑料零件的三维结构。
• 设计拔模斜度、壁厚及倒圆角等特征。
• 分析零件的分型方向和分型区域。
• 构建分型面并辅助生成型腔和型芯。
• 设计模具组件及相关装配结构。
• 检查模具结构与产品模型之间的空间关系。
• 配合相应模具及制造模块开展后续工艺设计。

具体的模具设计、分型分析和制造能力取决于所使用的Creo版本及授权模块。

7. 机构运动与机构仿真

针对需要研究机械运动的产品，Creo提供相关机构设计和运动分析能力，可用于验证机构结构及运动关系。

主要功能包括：

• 定义机构中的连接关系和运动副。
• 设置驱动条件和运动参数。
• 分析机构的运动轨迹及运动状态。
• 检查机构运动过程中的干涉风险。
• 研究零件之间的相对运动关系。
• 为机械结构优化和运动方案验证提供参考。

对于连杆机构、齿轮传动机构、自动化设备和机械执行机构等设计任务，运动分析能够帮助工程师在制造前验证设计方案。

8. 仿真分析与结构优化

Creo可与相关仿真分析功能及扩展模块配合使用，对产品结构进行工程验证，减少对实体样机的依赖。

根据授权模块的不同，可开展以下工作：

• 结构应力与应变分析。
• 位移和变形评估。
• 模态与固有频率分析。
• 热传导及温度分布分析。
• 载荷、约束和材料参数设置。
• 设计方案对比与结构优化。
• 通过仿真结果辅助判断潜在的设计问题。

需要注意，基础Creo建模功能并不代表所有高级有限元分析功能都已包含在内。复杂的非线性分析、多物理场分析或专业仿真任务，可能需要相应的扩展产品或其他工程仿真软件。

9. 直接建模与模型编辑

除了参数化特征建模之外，Creo还支持通过直接编辑几何形状完成模型调整，适用于处理已有模型、导入模型及设计修改任务。

主要功能包括：

• 直接移动、调整或编辑几何元素。
• 修改模型的局部形状和结构尺寸。
• 对导入的几何模型进行必要的修复与调整。
• 在一定条件下对模型进行局部修改，而不必完全重建原始特征。
• 配合参数化建模完成混合式设计流程。

直接建模有助于处理历史模型、供应商模型和缺少完整参数信息的设计数据，但实际编辑能力会受到模型格式、几何质量和具体功能模块的影响。

10. 数据交换与协同设计

Creo支持多种工程数据交换方式，方便与其他CAD、CAE、CAM和产品生命周期管理系统进行协作。

主要功能包括：

• 导入和导出常见三维几何及二维图形格式。
• 与STEP、IGES、DXF、DWG等常见工程数据格式进行数据交换，具体支持情况取决于版本和配置。
• 处理外部CAD模型并将其用于产品设计。
• 在支持的工作流程中维护模型与相关工程数据之间的关联。
• 配合PTC相关产品生命周期管理解决方案开展数据管理与团队协作。
• 为后续工程分析、制造加工和产品数据管理提供模型基础。

通过数据交换和协同设计功能，Creo可以融入企业现有的工程设计流程，帮助不同部门共享产品模型和设计信息。

三、系统要求

PTC Creo主要面向Windows工作站环境，适用于从普通机械零件设计到复杂装配体开发等不同规模的工程任务。由于Creo包含多个版本和专业模块，实际系统要求会因版本、模型复杂度及授权功能而有所不同。

1. 操作系统要求

• 操作系统：Windows 10 64位专业版、企业版或工作站专业版，以及Windows 11专业版、企业版或工作站专业版等受支持版本。
• 服务器系统：部分版本支持Windows Server 2022和Windows Server 2025，具体取决于产品模块及版本。
• 系统架构：建议使用64位操作系统。
• 系统更新：保持操作系统及相关驱动程序处于受支持的更新状态。

2. 推荐配置参考

对于日常机械设计，32GB内存、独立显卡和SSD通常是比较均衡的配置选择。如果需要进行大型装配体设计、生成式设计或实时仿真，建议进一步提高硬件配置，并提前确认具体模块的兼容性要求。
