Elec calc 2026.0.483.1破解版_高低压电气系统设计软件

一、软件概述

Elec calc 2026 由法国 Trace Software International（成立于 1987 年）研发，是全球主流的高低压一体化电气系统设计、实时计算与合规校验专业软件。2026 为当前稳定大版本，其核心定位是为工业制造、建筑工程、新能源、轨道交通以及医院和数据中心等全场景提供完整的配电系统计算解决方案。

Elec calc 的核心竞争力在于“绘图即实时计算”——这是行业内独有的核心机制。用户在绘制单线图的同时，系统实时进行电气计算并即时反馈结果，将设计与校验融为一体。在国内市场，Elec calc 与正泰、施耐德、ABB、德力西等主流电气品牌合作，官方录入超过 6000 个原厂设备参数，用户可直接在软件中进行选型调用，无需手动录入设备参数。

三、2026 版本核心全新升级特性

3.1 计算引擎性能大幅优化

2026 版本在计算引擎性能方面进行了重要升级。多线程并行运算使大型厂区、多兆瓦光伏储能并网等项目的计算速度提升约 40%，上万节点的单线图可实现无卡顿的实时刷新结果显示。

新能源多源协同计算内核是 2026 版本的开发重点。软件深度强化了 GRID 多电源模块，可同步兼容市电、光伏、储能、柴油发电机、UPS 以及充电桩集群的并联仿真，自动计算环流、功率分配和孤岛保护阈值。

短路电流计算采用高精度迭代算法，同时兼容 IEC 60909、GB 50054 和 ANSI 三大标准体系，能够精确计算远端与近端短路、电弧短路以及变压器励磁涌流叠加等复杂工况。

3.2 BIM 双向协同全面增强

2026 版本在 BIM 协同方面实现了重要突破。Elec calc BIM 插件原生适配 Autodesk Revit 2026，支持 IFC4 双向无损数据互通。用户可将 3D 建筑模型一键导入，系统自动生成带空间长度的电气单线图。

BCF 碰撞报告自动生成功能使电缆桥架、管线和结构的碰撞检测结果可直接推送至 BIM 软件中，修改后电气计算参数与图纸尺寸可双向同步。精准电缆长度采集功能可读取 BIM 三维布线路径、桥架层数和穿管数量，自动计入敷设降容系数，使电缆截面选型更贴合现场实际，有效避免保守设计造成的材料浪费。

3.3 标准规范库 2026 完整更新

国标方面，2026 版本更新了 GB 50054-2011 低压配电、GB 50217 电缆设计、GB/T 156 电压等级以及充电桩 GB/T 18487.1 的全套校验逻辑。

欧标方面，支持 IEC 60364、EN 50160 电能质量标准、防火电缆敷设分级标准以及 EV 充电系统 EN 61851。美标方面，补齐了 ANSI 标准和 IEC 高压 10kV 及 35kV 配电计算模板。此外，2026 版本新增了防火封堵、电缆耐火时长以及防爆区域 Ex 分级的自动校验功能。

3.4 保护选择性与谐波模块升级

保护选择性方面，软件内置了断路器长延时、短延时、瞬时和 i²t 热脱扣曲线的原厂数据。差动保护和零序漏电保护的选择性可一键校验，自动生成选择性配合报告，这是国内施工图审查的必备文件。

谐波分析方面，增强了对变频器、光伏逆变器和充电桩等非线性负载的谐波 THD 计算能力，可自动匹配滤波电容器容量和电抗器选型，并校验中性线的三倍谐波载流量。

3.5 电动汽车充电专项套件

2026 版本新增了电动汽车充电专项套件，支持整站充电桩集群的负荷叠加计算和同时系数自动取值。该套件涵盖交直流桩混合配电、直流分箱压降、电缆载流量等专项算法，并支持光伏、储能与充电桩一体化的光储充系统全站仿真与容量优化测算。

四、核心完整功能体系

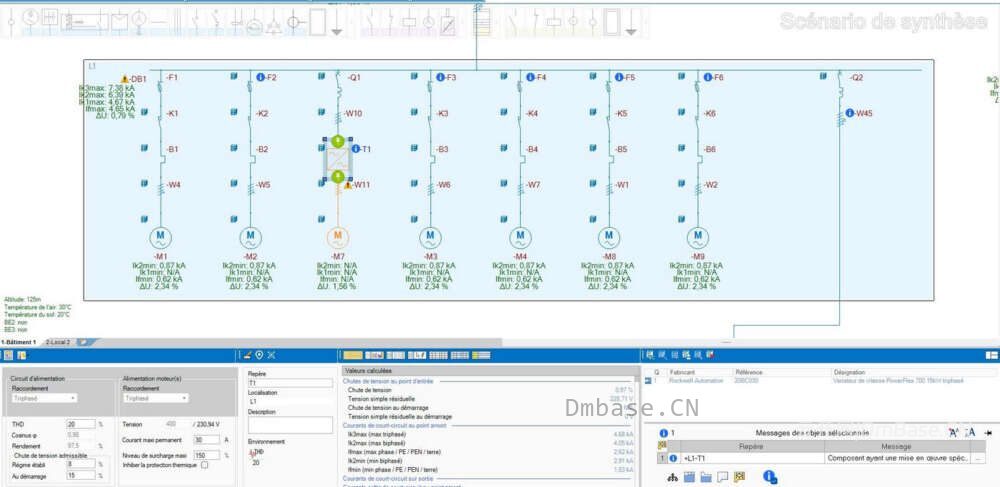

4.1 单线图智能绘图系统

Elec calc 2026 提供拖拽式快速建模功能。用户可一键拖拽母线、变压器、发电机、UPS、电机、照明插座、光伏逆变器、充电桩和保护器件等元件，系统提供智能吸附接线点、网格对齐以及多层撤销重做等功能。

IntelliSense 智能联想功能在选中元件时会自动推荐下游匹配设备，例如在断路器后自动提示适配的电缆型号和接触器规格，大幅减少手动选型可能出现的失误。

可视化状态预警功能将不合格项（如压降超标、载流量不足、短路分断能力不够）的元件标红并弹窗提示，同时标注违规的标准条款号。高低压回路采用分色区分，多电源分区使用色块管理。

Excel 批量导入负载表功能支持批量录入电机功率、照明负荷和插座功率，系统自动批量生成支路回路，特别适合大型商业体和厂房的快速建模场景。

4.2 全维度电气计算引擎

负荷与功率平衡计算方面，动力电机模块支持星三角启动、软启动和变频启动的启动电流与启动压降校验，同时系数和需要系数按国标自动套用。照明、插座、暖通和消防负荷分类统计，总视在功率、有功功率和无功功率自动汇总。功率因数补偿电容器的容量可精准计算，避免过补偿或欠补偿，同时兼顾谐波抑制需求。

电缆与母线截面选型计算可自动计入敷设方式（桥架、穿管、直埋）、环境温度、土壤热阻、并列根数、耐火等级、海拔降容以及短路热稳定校验，输出最小合规截面与经济截面对比方案。

电压降全域校验支持主干线、分支线、电机启动瞬间、满负荷稳态和故障工况四种工况的压降验算，严格匹配国标 5% 和 3% 的压降限值。

短路电流全工况计算涵盖三相短路、单相接地、两相短路和高低压穿越短路，可校验断路器、熔断器、接触器、变压器和母线的额定分断耐受能力，模拟故障点位后查看全网短路分布。

保护配合与安全校验方面，支持上下级保护选择性、漏电保护灵敏度、接地故障保护、等电位联结以及 TN-S、TN-C-S、TT 等接地系统的阻抗计算，同时支持防雷浪涌 SPD 的选型匹配。

多电源并网仿真（Elec calc GRID） 模块支持市电、光伏、储能和发电机的多机同步运行，可模拟孤岛模式、切离市电后的后备运行、负载切换和卸荷保护，并计算逆功率和防孤岛保护的定值。

4.3 百万级原厂设备数据库

Elec calc 2026 内置了施耐德、ABB、西门子、正泰、德力西、良信、菲尼克斯、Hager 等数十个品牌的完整设备参数，覆盖断路器、塑壳断路器、微断、熔断器、变压器、发电机、UPS、接触器、热继、电缆、母线、充电桩和逆变器等设备类型。用户可自定义录入非标设备和国产小众品牌参数，并支持团队共享库文件。2026 版本按季度更新厂商的新品型号和曲线数据。

4.4 输出报表与图纸交付

Elec calc 2026 可生成审图所需的全套标准化报告，包括总负荷统计表、电缆计算书、短路电流报告、保护选择性报告、功率因数补偿报告、接地校验报告、谐波分析报告和 BOM 材料清单。所有报告均可导出为可编辑的 Word 或 PDF 格式，并附带标准条文引用。

图纸输出方面，支持单线图导出为 DXF（兼容 AutoCAD）、高清 PDF 和图片格式，可直接对接 EPLAN 和 Hagercad 等盘柜设计软件，实现数据无缝流转以完成柜体的一次和二次方案设计。物料 BOM 可按品牌和回路分项统计数量与规格，支持导出 Excel 格式用于采购报价。

4.5 运维改造适配功能

针对老旧厂房和建筑改造场景，Elec calc 2026 支持直接修改单台设备型号或更换电缆规格，一键重新计算全回路并进行连锁校验。新旧方案可对比展示，快速评估改造的安全性与成本差异，并完整留存项目修改的版本记录。

五、系统要求

六、典型应用场景

Elec calc 2026 在多个工程领域具有成熟的应用价值。

在工业制造领域，适用于工厂高低压配电系统设计、盾构机及工程机械的车载电气系统、生产线变频电机集群的配电计算。

在建筑地产领域，适用于商业综合体、写字楼、住宅、医院、数据中心以及消防专项配电系统。

在新能源领域，适用于光伏电站、储能电站、光储充一体化场站以及大型充电园区的电气系统设计与仿真。

在基础设施领域，适用于地铁隧道、港口码头、机场、泵站和水厂的配电系统。

在特种场所领域，适用于防爆化工场所、洁净车间以及医院手术室的不间断供电系统。

七、与同类软件对比优势

Elec calc 2026 的核心优势可以概括为五个方面。

唯一高低压完全一体化。多数同类竞品将高压和低压计算拆分为两套独立软件，Elec calc 在一套平台内完成 10kV 和 0.4kV 全域计算。

绘图即实时计算。边画图边出结果，无需手动批量触发计算，纠错效率极高。

国产国标深度适配。Trace 中国团队单独优化了 GB 规范和本土品牌数据库，比国际版更适合国内施工图审查流程。

OpenBIM 成熟度领先。Elec calc 是业内最早实现 IFC 双向电气计算互通的 BIM 工具之一，Revit 插件稳定、数据无损。

多电源新能源仿真成熟。在光储充并网、多电源协同等新能源场景中，其仿真能力优于传统配电计算软件。

八、总结

Elec calc 2026 是高低压一体化电气系统设计与实时计算的专业平台。该软件以“绘图即实时计算”的独有机制为核心，覆盖了从单线图绘制、负荷统计、电缆选型、短路电流计算、保护选择性校验到多电源并网仿真的完整工作流。2026 版本通过多线程并行运算、光储充一体化仿真、Revit 2026 原生插件以及国标规范库更新等关键升级，进一步提升了在工业制造、建筑地产和新能源等领域的工程实用性。

对于电气设计院、新能源工程公司、建筑机电团队以及工业设施运维单位而言，Elec calc 2026 提供了一套从设计计算到 BIM 协同、从设备选型到审图报告的全流程电气设计工具链。
