DesignLab AutoJoin Manager 1.0.0_Revit构件连接自动化插件

一、软件简介

DesignLab AutoJoin Manager是一款面向Autodesk Revit的专业BIM建模辅助插件，由DesignLab在2026年9月16日发布，主要用于自动化处理Revit模型中的几何连接（Join Geometry）与取消连接（Unjoin Geometry）操作。

在建筑设计、结构设计和BIM模型协调过程中，墙体、楼板、梁、柱、天花板等不同类别的构件经常需要进行几何连接，以便正确处理构件之间的相交关系、切割顺序和模型显示效果。使用Revit内置工具逐个选择构件并手动调整连接顺序，在大型项目中往往需要投入大量时间，而且容易出现连接顺序不一致的问题。

AutoJoin Manager通过可自定义的构件类别优先级列表，将多个类别的连接操作集中到统一界面中执行。用户可以按照项目建模规范设置类别顺序，并根据需要进一步限定参与操作的具体构件类型，再通过批量执行功能完成连接或取消连接任务。

软件定位：Revit几何连接自动化、BIM模型整理、构件切割优先级管理。

该插件的主要特点包括：

• 批量处理： 一次执行多个构件类别的连接或取消连接操作，减少重复选择。

• 优先级控制： 自定义构件类别的处理顺序，控制连接时的切割关系。

• 类型筛选： 可针对指定类别限制参与操作的构件类型。

• 进度监控： 通过实时进度窗口查看处理进展。

• 结果统计： 汇总成功、跳过和失败的操作，并提供相应的失败原因。

• 配置记忆： 自动保存类别优先级设置，方便后续项目继续使用。

根据公开的产品信息，AutoJoin Manager 1.0.0支持Revit 2021至Revit 2027

二、主要功能

1. 自动执行几何连接

AutoJoin Manager能够批量执行Revit中的Join Geometry操作，减少人工逐个选择构件的工作量。

在实际BIM项目中，建筑墙体与楼板、结构梁与柱、柱与基础等构件可能存在相交或接触关系。设计人员需要根据项目的建模规则调整构件之间的连接状态，以获得符合预期的几何效果。

使用该插件时，用户可以先配置需要处理的构件类别，再统一启动连接任务。插件按照设定的类别优先级处理符合条件的构件组合，适合需要整理大量模型连接关系的项目。

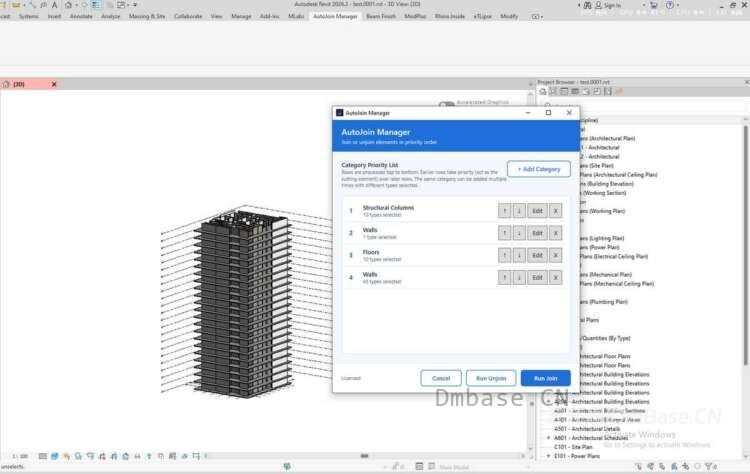

2. 自定义构件类别优先级

类别优先级管理是AutoJoin Manager的核心功能。

用户可以在插件界面中建立有序的构件类别列表，并通过调整列表顺序定义不同类别之间的切割优先级。列表中排名靠前的类别具有更高的优先级，在与下方类别执行连接操作时，将按照配置的规则确定切割关系。

例如，用户可以根据项目要求，将结构柱、结构梁、墙体和楼板设置为不同的优先级，并通过调整顺序控制构件连接时的处理逻辑。

这一功能有助于统一团队的BIM建模规则，降低因手动选择顺序不同而造成的模型结果差异。

需要注意的是，类别优先级并不意味着所有构件都会自动产生有效连接。构件之间仍然需要满足Revit几何连接的适用条件。

3. 指定构件类型筛选

除了按构件类别进行控制，AutoJoin Manager还支持对类别列表中的项目设置类型筛选条件。

同一类别下可能存在多种构件类型，而不同类型在模型整理过程中未必需要采用相同的连接规则。通过类型筛选，用户可以缩小操作范围，避免对不需要处理的构件类型执行批量操作。

例如，在处理墙体或结构梁时，可以根据项目需求限定参与连接的特定类型，而不是对整个类别中的所有构件统一执行操作。

该功能适用于具有复杂构件体系、严格建模标准或特殊连接要求的建筑与结构项目。

4. 批量取消几何连接

除了建立构件连接，插件还提供Run Unjoin功能，用于批量执行取消几何连接操作。

当模型经过修改、构件优先级发生变化，或者原有连接关系不再符合设计要求时，用户可以通过取消连接操作清理现有关系，再按照新的优先级规则重新处理。

与逐个使用Revit内置工具取消连接相比，批量处理更适合需要统一调整大量构件连接关系的项目。

实际使用时，建议先在模型副本中验证处理范围，并检查取消连接后构件的几何显示与模型协调情况。

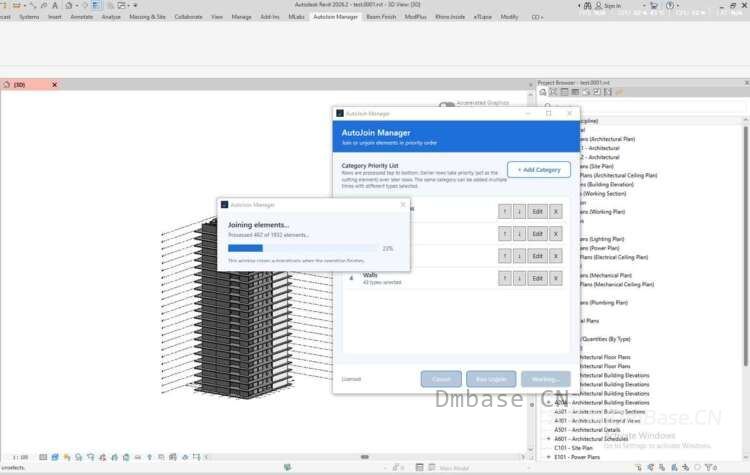

5. 实时显示任务进度

处理大型BIM模型时，批量几何操作可能涉及大量构件组合。AutoJoin Manager提供实时进度窗口，帮助用户了解当前任务的执行情况。

其进度显示功能包括：

• 显示批量任务的执行进度。

• 提供百分比进度信息。

• 在处理过程中反馈当前运行状态。

• 帮助用户判断任务是否仍在执行。

通过进度监控，用户可以更直观地掌握批量任务的执行过程，尤其适用于构件数量较多的建筑和结构模型。

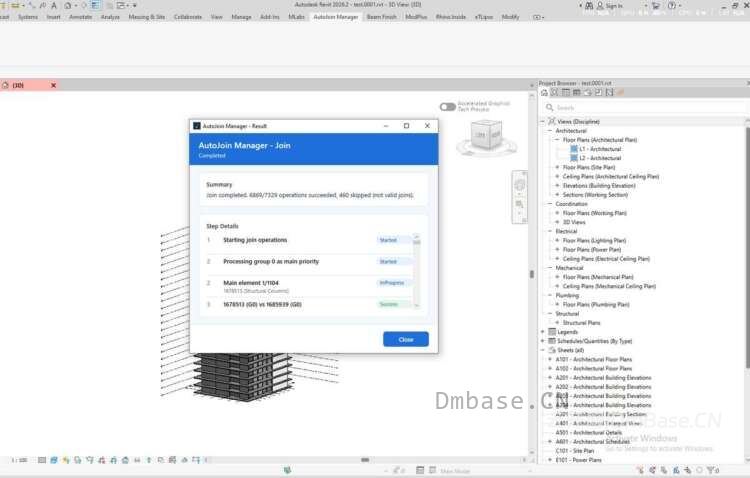

6. 生成详细操作结果报告

完成批量任务后，AutoJoin Manager会生成操作结果报告，帮助用户检查执行情况。

报告主要包含以下内容：

通过结果报告，用户可以识别未能完成连接的构件组合，进一步检查构件位置、几何关系或模型状态。

需要注意，批量操作完成并不代表模型已经完全符合设计要求。对于关键节点和复杂构件，仍应结合三维视图、剖面视图及项目建模标准进行人工复核。

7. 自动保存优先级配置

AutoJoin Manager支持自动保存类别优先级列表，使用户在关闭并重新打开Revit后，可以继续使用此前配置的规则。

对于需要反复执行相同模型整理任务的设计团队，这项功能能够减少重复设置的工作量。

例如，项目团队可以根据常用的墙体、楼板、梁和柱的连接规则建立固定的优先级配置，在后续操作中直接复用，提升工作流程的一致性。

需要注意，保存配置并不等于插件会在所有项目中自动执行连接操作，具体执行仍由用户启动相应命令。

8. 支持离线运行

根据公开的产品说明，AutoJoin Manager支持离线运行，包括授权激活在内的使用流程不要求持续连接互联网。

对于网络环境受限、需要在本地工作站处理BIM模型，或者希望减少对在线服务依赖的用户而言，这种运行方式较为方便。

该插件采用自定义安装程序，而不是完全依赖Autodesk Design and Make Marketplace的标准安装流程。部署前建议确认安装包来源、Revit版本兼容性以及所在企业的软件安装规范。

9. 适用行业与应用场景

AutoJoin Manager主要适用于使用Revit进行建筑信息模型设计和管理的工作场景。

总体而言，AutoJoin Manager更适合需要频繁执行构件连接、具有明确切割优先级要求，或需要对大型Revit模型进行批量整理的建筑设计师、结构工程师和BIM技术人员。

三、系统要求

DesignLab AutoJoin Manager作为Autodesk Revit的扩展插件，需要在兼容的Windows系统和Revit环境中运行。根据公开的产品信息，其系统要求如下。

安装与使用建议

1. 确认Revit版本： 安装前核对当前使用的Revit版本，并确保插件安装包与宿主软件兼容。

2. 检查系统环境： 建议使用受支持的Windows 64位系统，并保持Revit及相关组件更新。

3. 测试插件加载： 安装后启动Revit，确认插件能够正常加载并显示相应操作界面。

4. 先使用测试模型： 首次运行时，建议选择模型副本进行批量连接测试，避免直接修改重要的生产项目。

5. 检查执行结果： 运行完成后，结合结果报告检查失败或跳过的构件组合，并复核关键部位的几何连接效果。
