DNV GeniE V9.2-01_海洋工程结构分析软件

软件简介

DNV GeniE 是DNV旗下Sesam软件家族中的一款核心产品，专为船舶与海洋工程结构的有限元建模、分析与设计而打造。它是一款集概念建模、环境载荷计算与结构校核于一体的集成式软件工具，被广泛应用于固定式平台（如导管架、升压站）、浮式结构（如FPSO、半潜平台）以及船舶结构的设计与分析中。

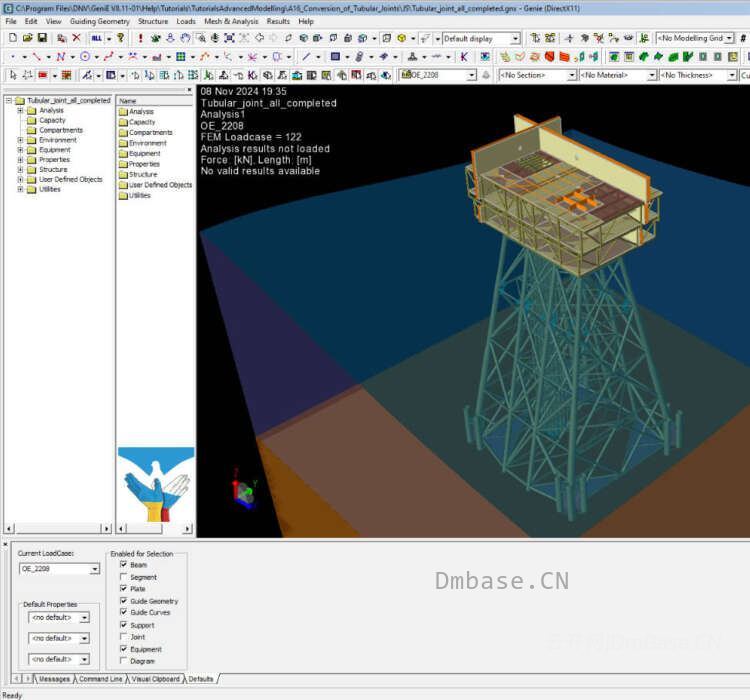

GeniE的核心优势在于其独特的“概念建模”技术。用户可以直接基于梁、板、壳等工程概念进行三维几何建模，而非从底层的有限元网格开始。这种模型独立于分析网格，使得设计人员在面对频繁的方案变更时，能够极为高效地进行修改和重新分析，从而显著提升设计迭代效率。此外，GeniE提供了一个统一的图形用户界面，集成了前处理、分析求解与后处理功能，支持从初始概念设计到详细设计，乃至后期改造和寿命延长的全生命周期管理。

主要功能

根据官方资料，DNV GeniE的主要功能涵盖以下几个核心模块：

1. 概念建模与几何创建

结构概念建模：支持对梁、平板、曲壳和加劲板壳进行高效的几何建模。提供丰富的引导几何工具（如点、线、弧、样条曲线）来辅助创建复杂形状。
曲面与梁建模：可通过蒙皮、放样、扫掠等多种技术创建曲面，并能将梁自动贴合至曲面作为加劲肋。支持分段梁、灌浆梁、重叠和非结构梁单元的定义。
节点处理：可根据API、NORSOK等规范自动创建和管理管节点，并处理节点的偏心距和偏移。支持将管节点处的梁单元模型自动转换为壳单元模型进行精细分析。
舱室建模：可自动创建由封闭曲面构成的舱室，并定义其填充液体或固体物料，用于后续的稳性、水动力分析及重量、载荷计算。

2. 载荷与环境条件定义

设备与载荷建模：可定义设备并实现载荷到结构的自动传递；支持点、线、面载荷以及温度、加速度载荷的施加。
波浪与海流载荷：通过集成的Wajac模块计算波浪载荷。支持定义多种波浪理论（如Airy、Stokes 5阶）、Morison系数（Cm/Cd）、海生物生长、淹没构件、导管架遮蔽效应等参数。
风载荷：可计算作用于梁、设备和表面上的风载荷，支持定义不同的风剖面（包括用户自定义及API规范）。
桩-土相互作用：通过Splice模块进行桩-土-结构相互作用分析，可定义砂土、黏土层，以及P-Y、T-Z、Q-Z曲线。

3. 分析与设计

有限元分析：可在界面后台调用Sestra求解器进行线性的静力和动力结构分析。
规范校核：内置丰富的规范库，可对梁和节点进行API、AISC、NORSOK、ISO、Eurocode等规范的强度校核；对板壳可进行屈服和屈曲校核（依据CSR、PULS等）。
疲劳与地震分析：支持对梁和板壳结构进行疲劳分析，以及针对梁结构的地震分析。
结果后处理与报告：可在界面中图形化查看位移、应力和弯矩等结果，并一键生成包含3D模型图片的MS Word或Excel报告。
