CADValley infraWizard 26.1.0_AutoCAD/Civil 3D管网建模插件

软件简介

CADValley infraWizard 26.1.0是一款面向土木工程、基础设施设计和管网工程的AutoCAD专业插件，由CADValley开发。它主要用于在AutoCAD、Civil 3D和AutoCAD Map 3D环境中快速创建、编辑和管理管道网络，并将传统的二维CAD绘图进一步转换为具有工程属性的智能管网模型。

infraWizard的核心定位并不是简单的CAD绘图辅助工具，而是将管道网络建模、纵断面设计、管网冲突检查、工程标注、BIM模型输出以及Civil 3D数据交换整合到AutoCAD工作流程中。

软件可以将AutoCAD中的Line和Polyline快速转换为管道网络，也可以通过Shapefile、文本数据以及EPANET、SWMM等外部工程数据建立管网。对于给排水、雨水、污水、压力管道以及其他市政基础设施项目，可以减少大量重复性的人工绘图和数据整理工作。

在管网完成建模后，infraWizard还可以自动生成纵断面图，对不同管网之间的交叉位置和垂直净距进行检查，并通过Plan Style和Profile Style控制图纸中的标注、图层、文字和数据带显示方式。

此外，软件支持将管网转换为3D AutoCAD对象并输出BIM模型，可进一步用于Autodesk Navisworks等BIM协调软件。26.0版本开始还增加了直接导出Civil 3D Pipe Networks和Pressure Pipe Networks的能力，使infraWizard与Civil 3D之间的数据衔接更加紧密。

因此，infraWizard 26.1.0尤其适合需要进行道路管网、给排水管网、污水管网、雨水管网、压力管网以及市政基础设施设计的工程团队。

主要功能

1. 管网创建与导入

• 通过 AutoCAD 实体转换创建简单管网
• 支持从外部数据源导入管网数据，包括文本文件、Shapefile、EPANET 和 SWMM 文件格式

2. 平面样式与标注

• 使用平面样式（Plan Styles）格式化管网平面图
• 为管道和节点添加标准化标注

3. 纵断面生成

• 为压力管线和重力管线创建格式规范的纵断面图
• 支持自动检测功能，可一次性批量生成数百个纵断面
• 利用 Civil 3D 曲面在纵断面上同时绘制现有地面线和设计地面线

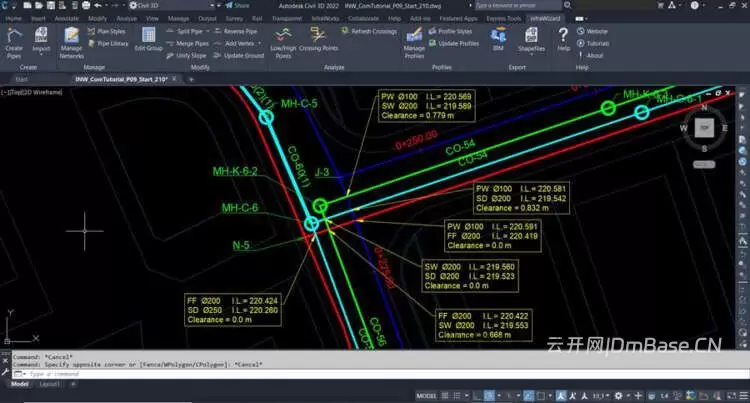

4. 交叉点检查

• 即时获取管道之间的交叉点
• 在平面图上显示交叉标注，指示垂直净空
• 可控制显示哪些交叉标注——通过选择管网组合并定义临界净空值来实现

5. 属性编辑

• 支持单元素属性编辑
• 支持组编辑表（Group Edit Tables）批量修改管网元素属性

6. BIM 模型导出

• 以 3D AutoCAD 元素形式导出管网 BIM 模型，包含所有关联数据
• 可导入 Autodesk Navisworks 进行进一步协调与审查

7. 数据导出与回导

• 将管网完整数据导出为 Shapefile
• 可重新导入 Civil 3D 管网，利用 Civil 3D 管网更高级的功能

系统要求

注意事项：打开 infraWizard 桌面快捷方式时，Windows 系统中 DWG 文件的默认打开程序应设置为 AutoCAD DWG Launcher，或受支持的 AutoCAD/Civil 3D/Map 3D 版本之一。
