软件简介
HMK Tools for Civil 3D & AutoCAD是一款面向Autodesk AutoCAD和Autodesk Civil 3D的智能辅助插件，主要用于提升CAD绘图、土木工程设计、图形编辑以及工程数据处理的效率。该插件将人工智能（AI）助手与CAD软件操作相结合，支持通过自然语言描述任务，让AI辅助完成图形创建、对象修改、图层管理及工程设计操作。
与传统CAD工具插件不同，HMK Tools不仅提供常规绘图自动化能力，还支持通过MCP（Model Context Protocol，模型上下文协议）连接外部AI助手，使AI能够在用户当前打开的图纸中执行受支持的操作。
HMK Tools主要提供两种使用方式：
-

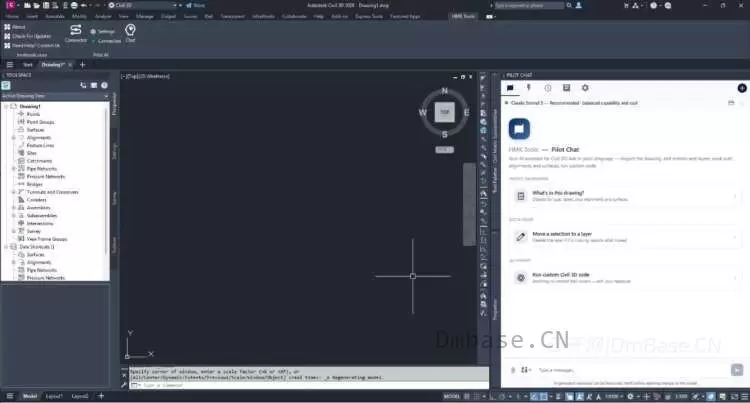

内置AI助手：通过嵌入AutoCAD或Civil 3D的可停靠聊天面板，以自然语言提出问题、执行绘图任务或修改设计内容。
-

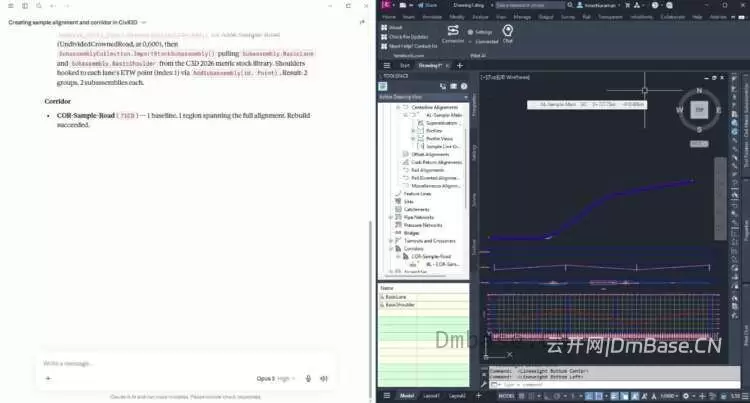

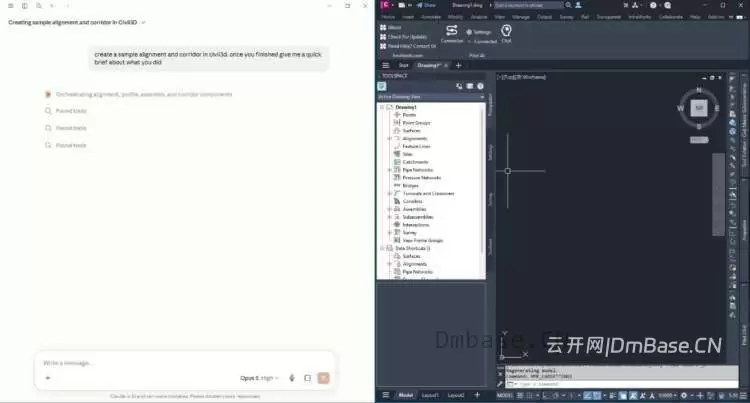

外部AI连接：通过本地MCP服务连接兼容的AI客户端，例如Claude、ChatGPT或Cursor等，在授权范围内操作当前CAD环境。
该插件适用于CAD制图人员、道路与交通工程设计人员、土木工程师以及需要批量处理工程图纸的技术团队。对于经常进行重复绘图、道路建模、工程对象编辑和图纸输出的用户，HMK Tools可以帮助减少手动操作，提高工作效率。
主要功能
1. AI智能绘图与图形编辑
HMK Tools支持使用自然语言描述绘图需求，并调用相应的CAD操作完成任务。用户可以在插件支持的范围内创建、查询和修改图形对象，减少反复输入命令和切换工具的操作。
主要功能包括：
-
创建和编辑几何图形。
-
处理直线、多段线等常见绘图对象。
-
修改已有图形的几何属性。
-
根据任务要求执行连续的绘图操作。
-
查询当前图纸中的对象信息。
-
辅助完成复杂或重复性的绘图任务。
借助AI助手，用户可以将部分常规绘图流程转化为自然语言指令，从而降低重复操作带来的时间成本。
2. 图层管理与对象组织
图层是AutoCAD工程制图的重要组成部分。HMK Tools支持通过AI助手执行图层相关操作，帮助用户更高效地组织和管理图纸内容。
主要包括：
-
创建和管理图层。
-
查询图层信息。
-
辅助调整图形对象的组织方式。
-
配合图形编辑任务完成对象管理。
-
减少重复的图层操作和手动整理工作。
对于包含大量图形对象、需要遵循统一制图规范的工程项目，这些功能有助于提高图纸管理效率。
3. 图块与属性数据处理
图块在建筑、道路、设备布置及工程制图中应用广泛。HMK Tools支持图块插入以及图块属性的读取和写入，可用于处理包含属性数据的CAD图纸。
主要功能包括：
-
插入图块。
-
读取图块属性。
-
修改或写入图块属性。
-
配合图形编辑完成图块相关操作。
-
辅助处理包含大量标准化图块的工程图纸。
对于需要维护设备编号、构件信息、标注数据或其他图块属性的项目，该功能可以减少重复编辑工作。
4. 文字、标注与尺寸管理
在工程设计和施工图绘制过程中，文字和尺寸标注直接影响图纸的可读性与规范性。
HMK Tools支持对文字和尺寸相关对象执行受支持的操作，帮助用户更方便地处理图纸注释和标注内容。
主要包括：
-
处理图纸文字对象。
-
辅助编辑尺寸标注。
-
配合图形修改调整相关注释。
-
减少重复性文字和标注处理操作。
实际可执行的具体命令取决于插件支持的操作类型以及当前CAD环境。
5. 布局、视口与PDF输出
HMK Tools不仅关注模型空间中的绘图操作，也支持部分图纸布局和输出流程，适合需要定期整理图纸并交付设计成果的用户。
主要功能包括：
-
设置和管理图纸布局。
-
处理视口相关操作。
-
执行PDF绘图输出。
-
导出DWG文件。
-
辅助完成工程图纸的交付准备。
通过将部分绘图和输出操作交由AI助手执行，可以简化重复性的图纸整理流程。
6. Civil 3D道路与土木工程设计
HMK Tools针对Civil 3D提供了专门的工程对象操作能力。与普通AutoCAD绘图功能相比，Civil 3D部分更侧重道路设计、地形建模以及土木工程数据处理。
主要功能包括：
-
道路平面线形（Alignments）：查询和处理道路或工程线路的平面线形对象。
-
纵断面（Profiles）：辅助管理道路纵断面及相关设计数据。
-
纵断面视图（Profile Views）：处理纵断面视图对象。
-
采样线（Sample Lines）：创建或管理横断面采样线及采样线组。
-
地形曲面（TIN Surfaces）：处理三角网曲面、边界、断裂线和等高线等对象。
-
道路走廊（Corridors）：辅助处理道路走廊模型。
-
装配（Assemblies）：查询和操作道路横断面装配对象。
-
特征线（Feature Lines）：执行特征线相关操作。
-
管网（Pipe Networks）：查询和处理管道网络对象。
-
桩号与偏移转换（Station/Offset）：辅助完成工程桩号和偏移值的转换。
这些功能适用于道路设计、场地平整、地形处理及市政基础设施设计等工作。需要注意，插件提供的是AI辅助操作能力，并不意味着所有道路设计、曲面计算或管网设计都能完全自动完成，具体效果取决于指令、图纸数据和插件支持范围。
7. Dynamo可视化编程辅助
HMK Tools还支持与Dynamo工作流交互，为需要进行参数化设计和工程自动化的用户提供辅助能力。
主要功能包括：
-
读取当前打开的Dynamo节点图。
-
搜索可用的节点及节点库。
-
添加节点并连接节点之间的关系。
-
运行当前节点图。
-
读取计算结果及节点警告信息。
-
根据自然语言需求辅助构建自动化流程。
-
帮助分析现有节点图中的问题。
这一功能适合希望使用可视化编程实现重复性工程任务自动化的用户，可用于辅助构建脚本、排查节点连接问题以及理解计算结果。
8. MCP本地服务与外部AI集成
HMK Tools支持通过本地MCP服务，将CAD环境中的部分操作能力开放给兼容的外部AI客户端。
其主要特点包括：
-
支持连接兼容的外部AI助手。
-
通过自然语言调用插件提供的CAD操作。
-
在当前打开的图纸环境中执行受支持的任务。
-
支持选择允许AI调用的工具。
-
提供代码执行工具的启用或禁用选项。
-
本地MCP服务仅绑定本机地址，降低外部设备直接访问服务的风险。
图纸文件不会被上传到HMK Tools云端。但如果使用内置AI聊天功能，用户需要配置自己使用的AI服务提供商密钥，相关对话会发送给所选的AI服务提供商。因此，实际数据处理仍应遵循所使用的AI服务及所在企业的数据安全要求。
9. 操作事务与撤销机制
为了降低自动化操作对现有图纸的影响，HMK Tools将修改类操作组织在事务中执行。
主要特点包括：
-
支持将单次修改任务作为一个事务处理。
-
修改完成后可利用AutoCAD常规UNDO命令撤销相应操作。
-
用户可以限制AI助手能够调用的工具。
-
可以关闭特定代码执行工具，以控制自动化操作范围。
这些机制能够提高操作的可控性，但在批量修改复杂工程图纸之前，仍建议先保存文件或创建备份，并对AI生成的设计结果进行人工检查。
系统要求
HMK Tools for Civil 3D & AutoCAD需要安装兼容版本的Autodesk软件，并根据对应CAD版本选择匹配的插件运行环境。
| 项目 | 系统要求 |
|---|---|
| 操作系统 | Windows 64位系统 |
| 支持软件 | Autodesk AutoCAD、Autodesk Civil 3D |
| 支持版本 | AutoCAD及Civil 3D 2021—2027，具体以插件安装包支持范围为准 |
| 运行环境 | 根据CAD版本使用对应的.NET Framework或.NET运行时 |
| 旧版运行环境 | .NET Framework 4.8 |
| 较新版本运行环境 | .NET 8、.NET 10，具体取决于宿主软件版本 |
| AI功能 | 内置AI助手需配置兼容的AI服务密钥；外部AI连接需使用兼容的MCP客户端 |
| 网络要求 | 调用外部AI服务时可能需要网络连接 |
| 硬件要求 | 以所安装的AutoCAD或Civil 3D版本的官方硬件要求为准 |
需要特别注意，HMK Tools针对不同版本的Autodesk软件提供对应的运行时构建版本。由于不同版本的AutoCAD API及.NET运行环境存在差异，不能仅凭插件名称判断安装包是否兼容。
安装前建议确认以下事项：
-
检查当前安装的是AutoCAD还是Civil 3D，以及具体版本号。
-
下载与宿主软件版本相匹配的HMK Tools安装包。
-
确认相应的.NET运行环境满足要求。
-
如果需要使用AI功能，提前准备兼容的AI服务或客户端。
-
安装完成后，先在测试图纸中验证绘图、修改、撤销及文件导出功能。
