软件简介

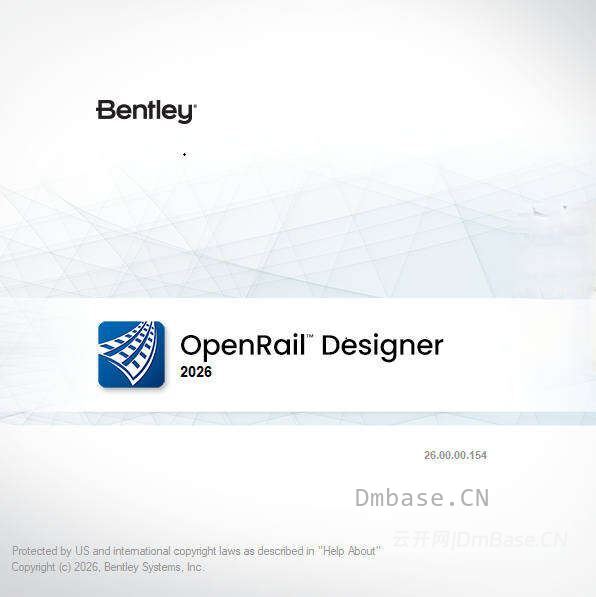

Bentley OpenRail Designer 2026(V26.00.00.154)是Bentley推出的专业铁路与轨道交通基础设施BIM设计软件，面向铁路线路、轨道、车站、车辆段、编组站、道岔、排水及相关基础设施的三维建模、工程设计、分析和施工图文档制作。
OpenRail Designer基于Bentley的基础设施设计技术体系，将测量、地形建模、岩土数据、轨道几何、线路走廊、排水、地下管线以及低压资产等工作流程整合到统一的三维设计环境中。相比传统通用CAD软件，它针对铁路工程的特殊设计需求提供了专门工具，可以减少不同软件之间的数据转换和重复建模工作。
OpenRail Designer 2026进一步围绕铁路设计流程进行了功能优化，并强化了地形、几何、注释、排水、铁路资产及低压资产等方面的工作效率。Bentley在2026版本的更新介绍中还展示了Bentley Copilot相关AI辅助能力，可在设计环境中提供上下文式操作指导。
主要功能
1. 铁路线路与轨道设计
OpenRail Designer提供针对铁路工程的专业线路设计工具，可以创建和编辑水平、竖向线路几何，并支持复杂轨道线路的三维建模。
主要包括：
- 水平线路与竖向线路设计
- 线路平面和纵断面设计
- 直线、圆曲线及缓和曲线
- 多种铁路专用缓和曲线模型
- 线路最佳拟合与回归分析
- 线路几何编辑和调整
- 线路限速区域设置
- 轨道拓扑关系管理
- 复杂轨道线路三维建模
对于既有铁路改造项目，还可以根据现有测量数据进行线路回归分析，帮助工程人员确定合理的线路中心线和改造方案。
2. 道岔与交叉设计
软件提供铁路道岔和交叉相关设计功能，可用于复杂铁路节点的建模与工程设计。
支持：
- 道岔设计
- 轨道交叉设计
- 道岔几何参数管理
- 轨道连接关系处理
- 编组站及站场线路布局
- 车辆段线路设计
- 站场和侧线建模
这些功能可以与整体线路模型结合，形成完整的铁路轨道三维设计模型。
3. 超高与轨道横向几何设计
OpenRail Designer针对铁路运行需求提供专门的轨道超高设计功能。
可以进行：
- 轨道超高设计
- 超高计算与编辑
- 超高过渡设计
- 曲线参数管理
- 设计速度与线路参数关联
- 超高相关数据检查
- 轨道几何参数分析
通过将超高、线路曲线和纵断面等信息整合，可以减少传统二维设计中不同图纸之间的数据不一致问题。
4. 三维走廊建模
软件可以根据线路中心线、模板、地形和工程参数创建动态三维铁路走廊模型。
主要功能包括：
- 铁路走廊三维建模
- 动态横断面
- 路基与土方建模
- 轨道结构建模
- 边坡及场地设计
- 三角网地形模型
- 土方量计算
- 断面工程量统计
- 自定义土方报告
设计人员修改线路几何或相关设计参数后，可以利用参数化设计方式更新相关三维模型和工程数据。
5. 地形与测量数据处理
OpenRail Designer能够将多种测量和地形数据整合到铁路设计模型中，为线路设计提供真实地形环境。
支持：
- 测量数据导入
- 原始测量数据处理
- 地形模型创建
- 地形模型编辑
- 地形模型转换
- 等高线生成
- 高程点显示
- 流向分析
- 点云数据
- LiDAR数据
- DEM数据
- LandXML数据
- 多种工程地形数据格式
官方资料显示，软件可以导入多种常见地形、点云和测量数据，并利用这些数据建立复杂地形模型。
6. Reality Modeling现实环境建模
软件可以将现实环境数据与铁路设计模型结合，为工程人员提供更加直观的项目环境。
支持：
- 点云数据加载
- Reality Mesh现实网格
- 点云分类
- 现实网格编辑
- 地形提取
- 影像数据
- 大范围三维环境数据
在既有铁路改造项目中，可以利用点云和现实网格数据对既有线路、周边建筑和基础设施进行可视化分析。
7. 岩土工程数据
OpenRail Designer能够与岩土工程数据结合，将地下地质信息引入铁路设计环境。
主要功能包括：
- 钻孔数据管理
- 地下土层数据查看
- 岩土剖面显示
- 钻孔位置显示
- 岩土横断面
- 地质数据可视化
- OpenGround数据集成
- gINT项目数据查询
通过将地上线路模型与地下岩土数据结合，可以帮助工程人员在设计阶段了解线路沿线的地下工程条件。
8. 排水设计
软件包含铁路基础设施排水设计工具，可以对线路区域的雨水、排水设施及涵洞进行建模和分析。
主要包括：
- 雨水排水系统建模
- 污水排水系统建模
- 三维管网设计
- 排水沟设计
- 涵洞设计
- 水力分析
- 稳态水力分析
- 非稳态水力分析
- 蓄水池设计与分析
- 低影响开发相关分析
这使铁路线路设计、路基设计和排水工程能够在同一项目环境中协同进行。
9. 地下管线设计与冲突检查
OpenRail Designer能够将地下公用设施纳入三维工程模型，用于检查铁路工程与既有地下设施之间的空间关系。
可以进行：
- 地下管线三维建模
- 管线网络布局
- 既有设施数据整合
- 铁路线路与管线空间分析
- 设计冲突检查
- 工程设施协调
对于城市轨道交通和铁路改造项目，这类功能可以帮助减少线路设计与既有基础设施之间的空间冲突。
10. 低压资产与铁路信号相关设计
软件还提供面向铁路低压资产的设计工具，可以根据铁路拓扑布置相关设施。
主要包括：
- 低压资产布置
- 低压资产标准
- 沟槽设计
- 沟槽高程
- 沟槽连接
- 拓扑路线
- 示意图生成
- 信号视距相关设计
11. 工程图纸自动生成
OpenRail Designer能够从三维工程模型自动生成二维工程交付成果，减少传统设计过程中重复绘图的工作量。
支持：
- 平面图生成
- 纵断面图生成
- 横断面图生成
- 图纸批量生成
- 自动标注
- 工程对象标注
- 报告生成
- 工程量统计
- 自定义报告
- DWG/DXF等格式输出
通过模型驱动的图纸生成方式，可以使设计模型与最终施工图保持较好的数据一致性。
12. BIM与多专业协同
OpenRail Designer采用模型驱动的BIM工作方式，可以将铁路、轨道、结构、排水、地形及其他工程数据整合到统一项目环境。
软件支持与Bentley生态系统中的ProjectWise等协同平台结合，并支持IFC、DWG等行业常见数据格式。
13. Bentley Copilot辅助能力
OpenRail Designer 2026进一步引入Bentley Copilot相关AI能力。Bentley此前公布的信息显示，Copilot计划集成到OpenRail Designer和OpenRoads Designer中，用于在应用程序内部提供设计相关的上下文辅助。
在2026版本的相关介绍中，Bentley重点展示了Copilot用于设计操作指导的应用场景，可以帮助用户查找功能使用方法和获得操作步骤提示。
14. 多格式工程数据兼容
软件具有较强的数据互操作能力，可以与多种工程设计和基础设施数据格式配合使用。
常见支持内容包括：
- DGN
- DWG
- DXF
- IFC
- PDF/U3D
- STL
- Rhino 3DM
- SketchUp SKP
- LandXML
- 点云
- DEM
- LiDAR等
这使OpenRail Designer能够作为铁路BIM项目中的核心设计平台，与其他专业软件进行数据交换。
系统要求
根据Bentley目前公布的OpenRail Designer系统要求，2026版本建议使用64位Windows工作站运行。官方产品页面目前列出的基础配置如下：
| 项目 | 最低要求 | 推荐配置 |
|---|---|---|
| 操作系统 | Windows 11 64位 | Windows 11 64位 |
| 处理器 | Intel或AMD，2.5GHz及以上 | 多核心Intel或AMD处理器 |
| 内存 | 16GB RAM | 32GB RAM或更高 |
| 显卡 | 建议至少1GB显存 | 独立显卡，适合复杂三维模型 |
| 硬盘空间 | 至少25GB | 42GB或更多 |
| 显示器 | 常规显示设备 | 高分辨率显示器 |
| 输入设备 | 鼠标或兼容输入设备 | 多显示器+高精度鼠标 |
对于大型高速铁路、城市轨道交通、复杂站场以及包含大量点云和Reality Mesh数据的项目，实际使用中建议配置32GB或更高内存、较新的多核心处理器以及独立显卡，以获得更好的三维建模和模型浏览性能。
需要注意的是，安装完整软件及配套组件时，硬盘占用空间可能高于基础安装要求，因此建议预留充足的系统盘和项目数据存储空间。
