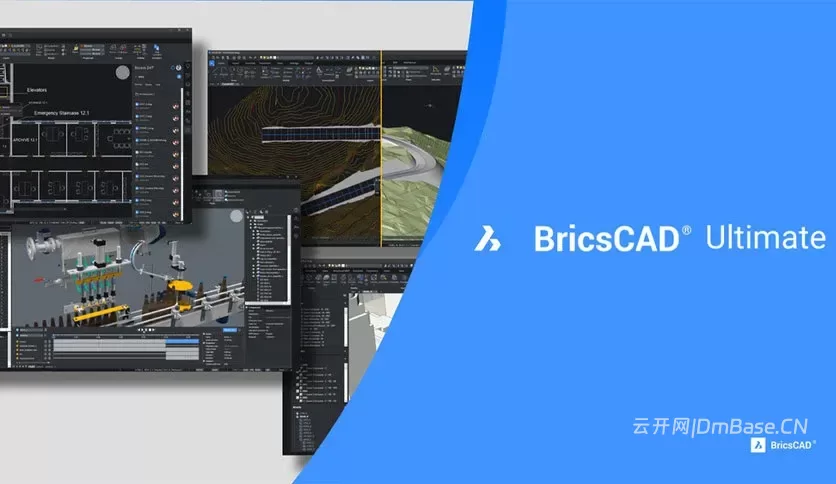

BricsCAD Ultimate 2027.1.5_三维CAD设计BIM软件

软件简介

BricsCAD Ultimate 27.1.05是一款面向工程设计、建筑设计、机械制造及工业制图领域的专业CAD设计软件，集二维绘图、三维建模、建筑信息模型（BIM）、机械设计及工程图纸处理等功能于一体。该软件由Bricsys开发，基于DWG工作流程构建，适用于需要兼顾二维制图、三维设计和专业工程应用的用户。

BricsCAD Ultimate整合了BricsCAD Lite、BricsCAD Pro、BricsCAD BIM和BricsCAD Mechanical等产品的主要功能，能够在统一的设计环境中完成从二维工程图绘制到三维模型创建、建筑模型设计以及机械零部件设计的多种任务。

与仅用于基础二维绘图的CAD软件相比，BricsCAD Ultimate更强调多专业协同和设计流程整合。用户可以在熟悉的CAD操作方式下处理DWG图纸、创建参数化模型、开展机械零件设计，并利用BIM工具组织建筑构件及模型信息。

BricsCAD Ultimate适合建筑设计师、机械工程师、土木工程技术人员、CAD制图人员以及制造业研发团队使用。对于需要兼顾传统CAD制图与三维工程设计的工作场景，该软件能够减少不同设计工具之间的切换，提高图纸复用效率和工程数据管理能力。

主要功能

1. 二维CAD绘图与DWG文件处理

BricsCAD Ultimate提供完整的二维CAD绘图工具，可用于创建、编辑和管理各种工程图纸。软件支持常用的几何绘图、图形编辑、尺寸标注、文字注释、图层管理及布局输出功能。

主要能力包括：

• 二维几何图形绘制，包括直线、圆弧、多段线、圆及复杂轮廓。
• 图形编辑，包括移动、复制、旋转、镜像、偏移、修剪和延伸。
• 图层、线型、颜色、线宽及图形属性管理。
• 尺寸标注、文字说明、引线标注和工程符号编辑。
• 模型空间与图纸空间管理，支持多视口布局及打印输出。
• DWG工程图的创建、修改、保存和交换，方便与常见CAD工作流程衔接。

这些功能适用于建筑平面图、机械零件图、施工图、设备布置图以及各类工程技术文档的制作。

2. 三维建模与实体设计

BricsCAD Ultimate包含BricsCAD Pro的三维设计能力，支持从二维轮廓构建三维模型，并对实体进行进一步编辑和修改。

主要功能包括：

• 创建三维实体、曲面及复杂几何结构。
• 通过拉伸、旋转、扫掠等方式生成三维模型。
• 使用布尔运算进行实体合并、差集和交集操作。
• 编辑实体的面、边和整体几何形态。
• 利用约束工具控制几何关系及设计参数。
• 创建三维视图、剖切视图及工程表达图。
• 对三维模型进行可视化检查，为后续设计和沟通提供支持。

这些功能可用于机械零件建模、设备结构设计、产品外形构建及工程方案验证。

3. BIM建筑信息模型设计

BricsCAD Ultimate集成BricsCAD BIM相关功能，适合建筑设计、建筑构件组织以及建筑信息模型工作流程。

主要功能包括：

• 基于三维几何创建建筑模型。
• 对墙体、楼板、门窗、梁柱等建筑构件进行分类和组织。
• 为模型构件添加类别、属性及相关信息。
• 管理建筑模型中的构件关系和设计数据。
• 支持IFC等开放式BIM数据交换工作流程，便于不同建筑设计软件之间协作。
• 从建筑模型中生成平面、剖面和立面等设计表达内容。
• 对建筑模型进行检查和调整，辅助发现设计问题。

在建筑工程项目中，BIM功能能够帮助设计人员将几何模型与构件信息结合起来，减少单纯依赖二维图纸带来的信息割裂问题。

4. 机械设计与零部件建模

BricsCAD Ultimate包含BricsCAD Mechanical的相关能力，可用于机械零部件设计、装配结构处理以及机械工程图制作。

主要功能包括：

• 创建和编辑机械零件的三维几何结构。
• 使用参数化设计工具控制零件尺寸和几何关系。
• 创建机械组件及相关设计结构。
• 使用机械专用工具组织零件、组件和设计信息。
• 支持机械图纸中的尺寸标注、视图生成及工程表达。
• 将三维设计与二维工程图纸关联起来，便于设计修改后的图纸维护。
• 辅助机械零部件设计、设备结构设计和制造工程制图。

对于需要同时处理二维零件图、三维实体及机械设计数据的用户，BricsCAD Ultimate能够提供相对统一的工作环境。

5. 参数化设计与智能建模

参数化设计是BricsCAD三维建模工作流程的重要组成部分。用户可以通过几何约束、尺寸约束及相关参数控制模型形状，减少重复修改几何结构的工作量。

主要应用包括：

• 设置几何对象之间的约束关系。
• 通过尺寸参数控制模型的关键几何特征。
• 调整设计尺寸时保持相关几何关系。
• 对重复使用的结构建立可复用的设计方案。
• 辅助机械零件的尺寸调整及方案比较。

在产品设计和机械工程中，参数化建模有助于提高模型修改效率，并降低设计变更造成的重复劳动。

6. 点云与复杂工程数据处理

BricsCAD平台支持面向复杂工程数据的相关工作流程，可用于处理大型图纸、三维模型以及适用版本和许可范围内的点云数据。

主要应用包括：

• 在CAD环境中查看和处理大型工程模型。
• 利用三维视图检查复杂几何结构。
• 配合点云工作流程进行现有场景或工程对象的空间分析。
• 将相关测量数据用于辅助建模和工程设计。

对于大型点云及复杂模型，实际处理能力会受到硬件配置、数据规模、软件版本和已启用功能的影响。

7. 工程图纸生成与打印输出

BricsCAD Ultimate能够将二维绘图、三维建模和专业设计成果转化为便于审查、交流和交付的工程文档。

主要功能包括：

• 从模型中创建工程视图。
• 设置图纸布局、比例和打印区域。
• 添加尺寸、文字、引线和技术说明。
• 管理图纸中的图层及显示属性。
• 输出适合工程交付的图纸文件。
• 支持多张图纸的组织与批量处理工作流程。

这些功能适用于施工图交付、机械加工图纸、工程审查资料及项目技术文档制作。

8. 自动化与二次开发

BricsCAD提供多种自动化和扩展机制，可帮助企业根据自身业务需求定制绘图流程。

主要应用包括：

• 利用LISP及相关脚本自动执行重复绘图任务。
• 通过命令脚本批量处理图纸。
• 根据实际工作流程定制界面、工具栏和快捷操作。
• 借助相应开发接口扩展CAD功能。
• 将企业内部的绘图标准和常用操作整合到设计环境中。

对于拥有大量标准化图纸和重复性制图任务的工程团队，自动化工具可以减少人工操作，提高设计流程的一致性。

系统要求

BricsCAD Ultimate 27.1.05的实际硬件需求取决于操作系统、图纸规模、三维模型复杂度以及所使用的专业模块。以下配置可作为安装和选购工作站时的参考。具体V27兼容性应以对应操作系统的官方安装说明为准。

最低配置与推荐配置

更新内容

BricsCAD Ultimate 27.1.05的Windows版官方发布记录日期为2026年10月20日。以下整理该版本公开记录中能够确认的主要改进。

1. 二维约束与参数化编辑改进

• 新增并完善2DCONSTRAINTFLAGS相关设置，支持在夹点编辑过程中增量求解二维约束。
• 默认设置调整为6，使模型空间中受约束的二维对象及采用几何约束组合的动态块能够在拖动夹点时进行增量求解。
• 扩展约束参数的编辑能力，改善参数化对象的操作体验。
• 优化动态块参数和约束关系的编辑行为，提高图形修改时的操作一致性。

2. 阵列工具与动态块改进

• 优化阵列工具的上下文功能区，将常用阵列选项集中展示，方便创建和编辑阵列。
• 矩形阵列的行间距和列间距支持输入负数，增加阵列排列方式的灵活性。
• 改进动态块的夹点操作和参数显示。
• 增强动态块参数与属性管理能力，改善参数修改过程中的交互体验。

3. 工程图层管理增强

新增多种针对特定图形对象的专用图层设置，包括：

• 中心线与中心标记图层。
• 尺寸标注图层。
• 多重引线图层。
• 修订云线图层。
• 表格、文字、视口及外部参照图层。

这些改进能够帮助用户按照企业制图标准管理不同类型的工程对象，减少手动调整图层的工作量。

4. 图纸健康检查优化

• 改进DWGHEALTH相关检查流程。
• 优化大型图纸中重复对象清理等操作的进度反馈。
• 增加健康检查任务的超时设置。
• 支持自定义检查任务、调整任务执行顺序，以及在同一检查流程中重复添加任务。

这些功能有助于建立更灵活的图纸检查流程，方便设计团队开展图纸质量维护和标准化管理。

5. 图块库与文件格式改进

• 重新设计CREATELIBRARYBLOCK相关对话框，优化图块入库流程。
• 增强对动态块、参数化块及机械图块的识别和管理。
• 改进图块库中的图标区分与属性处理。
• 增强部分文件交换功能，包括FBX格式导入及相关材质、图层、相机和灯光信息的导入支持。

需要注意，STEP、IGES等格式的具体导入和导出能力与Communicator组件及对应许可条件有关，不能仅凭Ultimate版本名称判断所有格式都已自动启用。

6. 命令与图形显示优化

• 修正-RENAME命令在使用通配符替换文本时的行为问题。
• 默认在状态栏显示注释可见性按钮。
• 改进部分标注关联状态的提示。
• 优化二维几何约束符号的显示效果。
• 增强动态提示功能，使用户更容易在光标附近查看命令选项和输入提示。

7. 其他问题修复

该版本还包含针对图块编辑、图纸属性、布局切换、标注显示、文件导入导出及界面交互等方面的修复，旨在改善软件稳定性和日常制图体验。
