一、软件简介

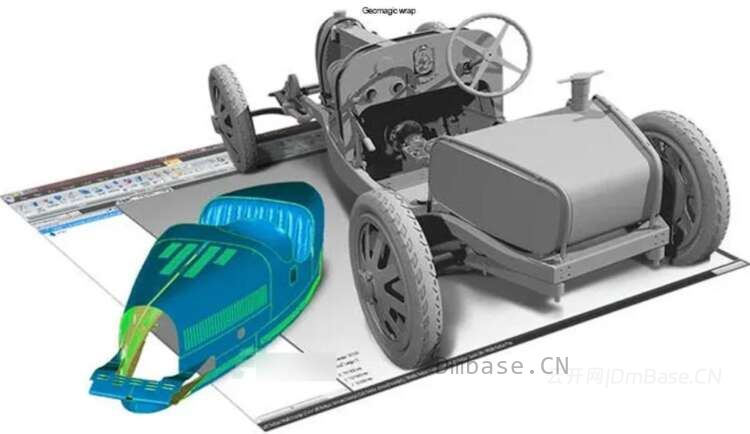

Geomagic Wrap 2024.3.2是一款专业的三维扫描数据处理、点云编辑、网格修复与曲面建模软件，主要用于将三维扫描仪采集的点云数据、探测数据以及导入的三维模型转换为可用于设计、制造、分析和数字化存档的高质量三维模型。
该软件由Hexagon旗下相关产品团队持续维护，广泛应用于逆向工程、工业设计、精密制造、3D打印、文物数字化、艺术品复制以及产品外观重建等领域。它能够帮助用户处理复杂的扫描数据，修复模型表面缺陷，构建封闭的多边形网格，并将扫描得到的实体形状转换为适合后续工程应用的数据。
软件名称：Geomagic Wrap
软件版本：2024.3.2
软件类型：三维扫描处理、逆向工程、点云与网格建模
运行平台：Windows 64位
Geomagic Wrap的核心优势在于连接现实物体与数字模型之间的工作流程。用户可以先通过三维扫描设备获取物体表面的空间数据，再利用软件完成点云处理、多边形网格生成、模型修复、曲面拟合及文件导出，从而获得可用于后续设计、制造或可视化工作的三维数据。
与传统从零开始构建几何模型的CAD软件相比，Geomagic Wrap更加注重对已有物体扫描数据的处理和重建。对于具有复杂自由曲面、不规则轮廓或有机形态的对象，它能够减少大量手工建模工作，提高扫描数据的可用性。
二、主要功能
1. 三维扫描数据导入与处理
Geomagic Wrap支持导入多种三维扫描数据和常见三维文件，可以将不同设备采集的数据整合到统一的处理流程中。
主要功能包括：
- 导入点云、探测数据及多边形网格。
- 处理由不同扫描设备生成的三维数据。
- 对扫描数据进行整理、筛选和采样。
- 调整模型的位置、方向和空间坐标。
- 处理大型点云和复杂网格数据。
- 支持E57、LAS、LAZ等相关扫描数据格式，以及常见的STL、OBJ等三维模型格式。
通过这些功能，用户可以将扫描设备采集的原始数据转换为后续建模所需的基础数据，减少不同数据格式之间的转换工作。具体格式支持可能受到导入模块、插件及文件内容的影响。
2. 点云处理与多边形网格生成
点云是三维扫描中常见的数据形式，通常由大量带有空间坐标的采样点构成。Geomagic Wrap可以将这些点云数据转换为便于显示、编辑和制造的多边形模型。
主要功能包括：
- 点云数据整理与采样。
- 从点云构建多边形网格。
- 处理复杂物体表面及不规则几何结构。
- 调整网格密度和几何细节。
- 生成适合后续编辑的三角形网格。
- 改善扫描模型的连续性和整体完整度。
软件提供HD Mesh Construction等工具，可以帮助用户从点云构建多边形对象。对于复杂物体和高密度扫描数据，这些工具能够简化网格生成流程，为逆向工程、3D打印和数字化存档提供基础模型。
3. 多边形网格修复与优化
扫描数据在采集和转换过程中，可能出现孔洞、缺失面、重叠结构、异常三角形以及不连续区域等问题。这些缺陷会影响模型的完整性，并可能导致后续打印、加工或建模失败。
Geomagic Wrap提供多种网格编辑和修复工具，可以帮助用户检查并改善模型质量。
主要功能包括：
- 检测和处理网格孔洞。
- 修复扫描模型的局部缺陷。
- 优化多边形网格拓扑结构。
- 检测退化三角形。
- 处理不规则的内部几何结构。
- 通过Shrink Wrapping功能构建封闭的网格表面。
其中，Shrink Wrapping可以基于一个或多个网格的外部表面创建单一的封闭网格，并处理部分间隙、孔洞及内部结构问题。Mesh Doctor则能够分析退化三角形等网格缺陷，帮助用户提高模型质量。
这些功能对于需要生成水密模型的3D打印、快速成型和模型修复工作尤其有用。
4. 自动曲面与精确曲面建模
Geomagic Wrap不仅用于处理多边形网格，还支持将扫描模型转换为更适合设计和工程应用的曲面数据。
软件提供自动曲面和精确曲面相关功能，可以根据扫描网格的形状生成NURBS曲面，使扫描数据能够进一步应用于CAD设计和产品重建。
主要功能包括：
- 自动曲面拟合。
- 基于网格构建NURBS曲面。
- 处理复杂的自由曲面结构。
- 调整曲面布局和质量。
- 提取模型的特征线与截面曲线。
- 为后续CAD软件中的几何编辑提供基础数据。
对于汽车外观件、工业产品外壳、艺术品及其他复杂曲面对象，曲面重建能够帮助设计人员根据实际扫描结果恢复数字化几何形状。
需要注意的是，多边形网格与参数化CAD实体并不完全相同。复杂零件若需要完整的参数化特征树、工程约束或可编辑的实体结构，通常还需要结合其他CAD或逆向工程软件完成后续工作。
5. 三维模型比较与偏差分析
Geomagic Wrap 2024.3系列提供了用于比较参考模型与测试模型的功能，可以帮助用户判断扫描结果与设计数据之间的形状差异。
主要功能包括：
- 对比参考模型与测试模型。
- 通过三维比较结果观察几何偏差。
- 利用颜色映射等方式直观查看形状差异。
- 生成截面并进行二维偏差比较。
- 将比较结果用于模型调整和制造过程分析。
其中，2D Compare功能可以生成二维截面，用于显示测试对象与参考对象之间的偏差。该功能需要先在模型管理器中生成三维比较结果。
对于产品复刻、制造验证和逆向工程项目，这类工具有助于快速发现形状不一致的区域。不过，若涉及正式的尺寸检测、质量认证或复杂计量报告，应根据实际需求确认软件模块和测量流程是否满足相应标准。
6. 偏差补偿与制造优化
在实际制造过程中，材料可能因收缩、膨胀或其他工艺因素而产生形状变化。Geomagic Wrap提供的Compensate Deviation功能，可以根据三维比较结果对多边形模型进行调整。
主要应用包括：
- 根据扫描与参考模型的偏差修正网格。
- 辅助处理制造过程中的收缩或膨胀问题。
- 根据比较结果改善模型的实际形状。
- 为后续加工或模型迭代提供数据依据。
偏差补偿功能需要先生成三维比较结果，再依据分析结果对模型进行调整。实际效果取决于扫描精度、参考模型质量、偏差分析方式以及具体制造工艺，不能代替必要的工艺验证。
7. 截面提取与二维曲线处理
对于需要根据扫描数据恢复轮廓的项目，截面提取是一项重要功能。Geomagic Wrap能够通过截面工具提取模型的二维轮廓，为尺寸分析、曲线重建和CAD建模提供参考。
主要功能包括：
- 根据指定平面生成模型截面。
- 提取扫描对象的轮廓线。
- 辅助构建曲线和几何参考。
- 将截面曲线保存为SVG格式。
- 为后续图形设计和工程建模提供曲线数据。
截面曲线可以用于产品轮廓恢复、零件形状分析及部分二维设计工作，减少从扫描模型中手工描绘轮廓的时间。
8. 多种文件格式导入与导出
Geomagic Wrap 2024.3系列扩展了三维数据交换能力，便于用户在扫描、网格处理、CAD建模和3D打印等不同环节之间传递数据。
| 文件格式 | 主要用途 |
|---|---|
| E57 | 三维扫描点云数据交换 |
| LAS、LAZ | LiDAR点云数据导入 |
| PLY | 多边形网格及相关点云数据交换 |
| STL | 三角形网格及3D打印数据 |
| OBJ | 三维模型与网格交换 |
| 3MF | 三维打印模型导出 |
| SVG | 截面工具生成的曲线导出 |
| IGES、STEP等 | 在相应功能和配置支持下进行CAD数据交换 |
此外，软件提供导出精度设置，可选择单精度、双精度、使用文件原有精度，或自定义小数位数。这有助于用户根据下游软件的兼容性和精度需求调整输出数据。
实际可用的格式与读写能力可能因数据类型及具体导入、导出模块而有所不同。
9. 自动化脚本与批量处理
Geomagic Wrap支持脚本和自动化工作流程，适用于需要重复执行数据处理步骤的工程团队。
主要用途包括：
- 自动执行重复性的模型处理操作。
- 将常用命令整合为脚本流程。
- 辅助批量数据处理和格式转换。
- 减少重复操作带来的人工成本。
- 为企业内部的扫描数据处理流程提供自动化支持。
2024.3系列将Python Scripting API升级至Python 3.12.4，并改善了脚本相关文档的访问方式。对于需要处理大量扫描文件的团队，脚本功能有助于提高工作流程的一致性和处理效率。
10. 设置管理、自动保存与结果导出
除了核心建模工具，软件还对日常操作和项目管理进行了改进。
相关功能包括：
- 导入和导出用户自定义配置。
- 使用INIML配置文件保存及迁移部分软件设置。
- 调整自动保存选项。
- 将分析结果表直接导出到Excel。
- 导出变换矩阵，以便与相关Geomagic软件配合使用。
- 在不启动主程序的情况下重置软件选项。
- 改善软件启动性能和操作界面。
这些功能能够帮助用户维护统一的工作环境，并简化项目结果整理、软件升级后的设置迁移以及跨软件数据协作。
三、系统要求
Geomagic Wrap 2024.3.2主要面向Windows 64位工作站。由于实际性能会受到扫描点数量、网格复杂程度、显卡驱动和缓存设置的影响，建议在满足基本运行条件的基础上，为大型项目配置更充足的内存和独立显卡。
1. 基础系统配置
| 硬件项目 | 基本要求或参考配置 |
|---|---|
| 操作系统 | Windows 64位系统，具体支持版本以该版本兼容性要求为准 |
| 处理器 | Intel或AMD处理器，主频至少2.0GHz |
| 内存 | 8GB RAM |
| 硬盘空间 | 建议至少预留30GB可用空间 |
| 显示器 | 1280×960或更高分辨率 |
| 显卡 | 支持相应OpenGL功能的显卡，独立显卡更适合复杂模型处理 |
| 输入设备 | 键盘、鼠标，建议使用带滚轮的三键鼠标 |
| 软件授权 | 需要有效的软件许可证或可用的试用许可证 |
以上为参考性基础配置，并不代表所有硬件组合均获得该版本官方认证。安装前应以Geomagic Wrap 2024.3.2对应的系统要求为准。
2. 推荐系统配置
对于需要处理大型点云、复杂网格、精确曲面以及多个扫描对象的用户，可以参考以下配置。
| 硬件项目 | 推荐配置 |
|---|---|
| 操作系统 | Windows 11 64位，前提是该版本及相关插件支持 |
| 处理器 | Intel Core i7/i9或AMD Ryzen 7及以上级别的多核心处理器 |
| 内存 | 32GB或更高，大型项目可考虑64GB |
| 硬盘 | SSD，建议预留512GB或更多可用空间 |
| 显卡 | NVIDIA Quadro或RTX系列等满足软件图形要求的独立显卡 |
| 显示器 | 1920×1080或更高分辨率 |
| 缓存空间 | 根据点云规模和项目数量额外预留空间 |
3. 安装与运行建议
- 安装前确认操作系统、显卡驱动和相关硬件插件与当前版本兼容。
- 处理大型扫描文件时，优先考虑增加内存，并将工作文件和缓存放置在速度较快的SSD上。
- 对于三维扫描设备，应根据设备型号确认相应硬件插件是否可用。
- 正式使用软件前，需要完成相应的许可证激活。
- 如果需要运行自动化脚本，应检查脚本与当前Python API版本的兼容性。
四、更新内容
Geomagic Wrap 2024.3.2的更新记录包含2024.3.0、2024.3.1及2024.3.2多个版本的功能增强和问题修复。2024.3.0主要带来了扫描数据处理、网格修复、文件格式和操作界面的改进；2024.3.1更新了许可证系统；2024.3.2则进一步修复了应用程序和硬件插件方面的问题。
1. 2024.3.2版本更新
本版本主要针对软件稳定性及部分功能异常进行修复。
- 修复在Windows 11全新安装环境下，首次启动应用程序时出现异常崩溃的问题。
- 修复部分受到IT安全策略或恶意软件防护限制的计算机上，软件启动后无响应的问题。
- 修复安装程序中的图像比例显示异常。
- 改进通过Microsoft SCCM部署服务器执行静默安装时出现的异常终止问题。
- 修复系统已经安装特定版本Visual C++运行库时，安装程序可能报错的问题。
- 修复部分情况下许可证心跳检查失败的问题。
- 修复部分有序点云编辑操作引发软件崩溃的问题。
- 修复点云网格化后扫描对象位置发生变化的问题。
- 修复使用Volume Wrap、HD Mesh Construction等工具时，在特定操作流程下出现的异常。
- 改进部分文件导入、导出和脚本自动化流程中的稳定性。
2. 2024.3.1版本更新
本版本重点更新了软件授权系统。
- 集成CLM 11.2许可证管理系统。
- 改进与许可证相关的问题处理。
- 优化软件授权管理流程，为许可证激活和使用提供更稳定的基础。
3. 2024.3.0版本更新
二维比较功能
新增2D Compare功能，可以通过生成二维截面，直观显示测试对象与参考对象之间的偏差，便于检查模型轮廓差异。使用该功能前，需要先生成三维比较结果。
偏差补偿功能
新增Compensate Deviation功能，可以根据三维比较结果调整多边形模型，辅助补偿制造过程中可能产生的材料收缩或膨胀。
网格封闭与修复增强
新增Shrink Wrapping功能，可根据网格外表面构建单一的封闭网格，并处理部分孔洞、间隙及内部几何结构问题。
网格质量检查
Mesh Doctor增加退化三角形分析能力，可以识别因顶点共线或重叠等原因导致的退化三角形，帮助用户进一步改善网格质量。
导出精度设置
文件导入和导出选项增加精度控制，可选择单精度、双精度、使用文件原有精度或自定义小数位数，使输出数据更适合不同的后续应用场景。
文件格式扩展
- 增加E57格式的导入和导出支持。
- 增加LAS和LAZ格式的LiDAR数据导入支持。
- 增加3MF格式的网格导出支持。
- 支持PLY格式的彩色点云相关工作流程。
- 支持将通过截面工具提取的曲线保存为SVG文件。
操作界面优化
- 将基础界面整合到高级界面中，统一工具访问方式。
- 移除容易造成理解歧义的Keep Full Data on Sampling选项，简化采样设置。
- 支持通过加号和减号按键实时调整画笔大小。
- 改善部分命令的可访问性和操作逻辑。
脚本与自动化增强
- 将Python Scripting API升级至Python 3.12.4。
- 改进脚本文档的打开方式。
- 增加更多设置重置和工作流程管理功能。
其他改进
- 支持将结果表直接导出到Excel。
- 支持导出TRM格式的变换矩阵，改善与Geomagic Design X、Geomagic Control X等软件之间的协作。
- 优化自动保存选项的组织方式。
- 缩短软件启动时间。
- 增强用户配置文件的导入和导出能力。
