插件简介
Thermist Add-in是一款专为Autodesk Revit开发的机电工程建模与智能布线插件，主要面向MEP（机械、电气和管道）工程师、BIM设计人员及机电施工承包商。该插件通过自动化管线连接、路径规划、碰撞规避和设备族创建等功能，简化Revit中的重复建模工作，帮助用户提高机电系统设计效率，改善管线布局质量。
在传统Revit机电建模过程中，设计人员通常需要手动连接设备与主管、规划管道和风管走向、调整碰撞位置，并反复修改弯头、三通及其他管件。这些操作不仅耗时，还容易因空间限制、管线密集和模型变更而增加协调成本。
Thermist Add-in通过智能路径搜索和自动化建模机制，帮助用户快速完成从设备到目标连接点的管线布置，并在遇到障碍物时自动寻找可行路径。插件支持管道、风管、电缆桥架和电气导管等多种机电系统，还提供设备族生成、盘管支管连接、管线避障及矩形风管Y形三通创建等专业工具。
Thermist Add-in适用于暖通空调、给排水、消防管道、电气系统以及综合机电管线建模等应用场景，可用于提高BIM模型的创建效率，并为机电管线综合和施工深化设计提供辅助。
插件主要功能

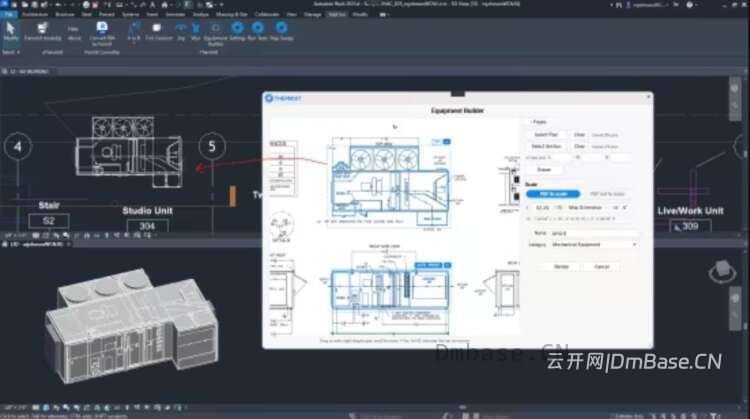

1. Equipment Builder设备族生成
Equipment Builder是一款设备族快速创建工具，可以根据制造商提供的产品资料或简单的三维方盒草图，辅助生成Revit设备族。
传统设备族创建通常需要设计人员手动建立几何形状、设置连接器、配置族参数并调整模型尺寸。Thermist Add-in可以简化这一流程，帮助用户更快地将设备外形和连接信息纳入BIM模型。
主要功能包括：
- 根据制造商提供的PDF产品资料辅助重建设备三维外形。
- 根据简单的方盒草图快速创建设备模型。
- 在设备模型上添加管道或其他机电系统连接器。
- 将生成的设备族按实际尺寸插入Revit项目。
- 支持多种设备族类型。
- 支持设置设备净空线，辅助检查安装和维护空间。
- 支持使用自定义族模板。
- 支持共享参数，便于统一设备信息管理。
该工具适用于风机、泵、空调设备及其他机电产品的初步族建模。对于复杂设备，自动重建结果仍需要根据实际产品尺寸、接口位置和制造商资料进行核对。
2. A to B智能路径布线
A to B是一款通用型机电管线自动布线工具，能够根据起始构件和目标位置或连接器自动规划管线走向，并尝试避开模型中的障碍物。
用户只需选择起始构件，再指定目标点或目标连接器，插件即可根据可用空间计算布线路径，减少手动绘制和反复调整的工作量。
主要功能包括：
- 自动连接起点与目标点。
- 支持管道、风管、电缆桥架和电气导管。
- 根据模型中的障碍物规划避让路径。
- 支持连接到指定构件或连接器。
- 适用于不同MEP专业的管线布置。
- 支持较短管线和复杂的长距离路径规划。
A to B适合机房管线连接、设备接驳、走廊综合布线以及复杂建筑内部的机电路由设计。自动规划能够减少人工操作，但实际布线结果仍需结合设计规范、标高、坡度、安装空间及施工要求进行检查。
3. Coil Connect盘管自动连接
Coil Connect主要用于暖通空调系统中的盘管支管建模，可以自动寻找附近的管道主管，并为盘管与主管之间建立连接路径。
在暖通设计中，多个盘管设备往往需要分别连接供水管和回水管。传统建模方式需要逐个确定接入位置、规划支管走向，并手动处理管件和避障问题。Coil Connect通过自动化处理简化了这些操作。
主要功能包括：
- 自动识别附近的管道主管。
- 根据设备与主管的位置计算连接路径。
- 自动生成盘管支管。
- 辅助处理管线与周围构件之间的碰撞问题。
- 支持可配置的阀门布置方案。
- 支持阀门族设置及管道调整参数。
该工具适用于空调盘管、风机盘管及其他需要连接水系统主管的暖通设备，可帮助设计人员快速完成重复性的支管建模。
实际连接效果取决于设备连接器、主管位置、管道系统设置和项目参数。自动生成的阀门及支管布置仍应根据设计要求进行复核。
4. Jog管线自动避障
Jog是一款用于机电管线避障的自动化工具，可以帮助用户将管道、风管、电缆桥架或电气导管抬高、降低或绕过附近的障碍物。
当管线与梁、设备或其他机电构件发生碰撞时，设计人员通常需要手动修改标高、调整管线方向，并重新放置弯头等连接件。Jog可以自动识别需要避让的障碍物，计算所需偏移距离，并重新构建管线。
主要功能包括：
- 自动查找管线附近的碰撞障碍物。
- 根据障碍物位置计算必要的偏移量。
- 支持向上、向下绕行。
- 自动调整管线走向。
- 自动生成相应的管件连接。
- 支持管道、风管、电缆桥架和电气导管。
- 支持包括Fabrication Parts在内的部分机电加工构件。
Jog适用于机房、设备夹层、吊顶空间及管线密集区域的碰撞处理，能够减少手工调整管线的时间，提高模型修改效率。
需要注意，自动避障并不意味着所有碰撞都能一次性解决。对于净空不足、管线交叉复杂或涉及特殊施工要求的情况，仍需人工检查和协调。
5. Wye矩形风管Y形三通
Wye是一款用于矩形风管的Y形三通创建工具，主要帮助用户快速在矩形风管末端生成可调节的分支连接构件。
在暖通空调系统设计中，Y形分支可以用于将主管气流分配至不同支路。通过该工具，设计人员能够减少手工创建复杂风管连接件的工作量，并在后续设计调整过程中继续修改构件参数。
主要功能包括：
- 在矩形风管末端插入Y形三通。
- 支持分别调整各分支的尺寸。
- 支持调节分支角度。
- 支持调整弯曲半径。
- 保留参数化调整能力，便于设计变更。
- 支持斜坡风管相关建模场景。
- 改善构件在不同Revit视图中的显示效果。
Wye适用于矩形风管主管分流、支管连接及暖通系统深化设计。通过参数化设置，设计人员可以根据风管尺寸、空间条件和设计要求调整分支几何形状。
插件核心特点
1. 智能碰撞检测与避让
Thermist Add-in能够在管线布置过程中分析周围障碍物，并尝试寻找无碰撞的路径。对于复杂的机电综合模型，该功能可以减少反复手动修改管线的操作，提高布线效率。
2. 支持多种MEP专业
插件不仅支持管道，还覆盖风管、电缆桥架和电气导管等常见机电构件，适用于多专业协同的BIM建模工作流。
3. 兼容Revit族与加工构件工作流
插件支持标准Revit族，并可处理部分ITM格式的机电加工构件，有助于满足设计建模和施工深化过程中不同类型构件的使用需求。
4. 自动生成管件连接
在管线避障和路径调整过程中，插件能够自动构建相应的连接关系及管件，减少手动放置弯头和重新连接管线的工作量。
5. 支持参数化调整
对于盘管连接、阀门布置和矩形风管Y形三通等场景，用户可以根据项目需要调整相关参数，使模型能够适应设计变更。
6. 提高BIM建模效率
通过将设备族创建、路径规划、支管连接和碰撞处理整合到Revit工作流程中，Thermist Add-in能够帮助机电设计人员减少重复操作，将更多时间用于系统设计、规范检查和模型协调。
系统要求
Thermist Add-in主要面向Windows平台，并作为Autodesk Revit的扩展插件运行。
操作系统要求
- Windows 10
- Windows 11
软件与环境要求
- 需要安装兼容版本的Autodesk Revit。
- Revit版本应与Thermist Add-in安装包的支持范围一致。
- 如果使用ITM格式的机电加工构件，应确认相关构件及工作流能够正常使用。
- 使用设备族生成和自动布线功能前，应检查项目中的族、连接器和系统参数是否配置正确。
插件总结
Thermist Add-in是一款面向Revit机电设计与施工深化的智能建模插件，主要优势在于自动路径规划、碰撞规避、盘管支管连接、设备族创建和风管分支建模。
对于需要处理大量机电管线、设备接驳和复杂空间避障的BIM团队，该插件能够简化重复性的建模操作，提高管线布置效率，并辅助改善模型的协调性。
它尤其适合暖通空调、给排水、电气系统和综合机电管线设计项目。通过结合Revit自身的参数化建模能力与Thermist Add-in的自动化工具，设计人员可以更高效地完成机电模型创建与修改。
