HMK Tools for Revit 2027 V1.0.2_BIM建模自动化插件_AI+MCP

软件简介

HMK Tools for Revit是一款专为Autodesk Revit打造的综合性BIM生产力工具集，集成了25款以上的功能插件以及AI智能助手，带本地智能体连接器MCP Connector，旨在通过统一的功能选项卡，为建筑设计、结构工程、BIM建模和项目交付提供高效、便捷的工作流程。

在传统Revit项目中，工程师经常需要处理大量重复性工作，例如批量修改构件参数、整理模型数据、检查模型质量、导出交付文件、管理外部参照以及进行结构和钢筋建模等。HMK Tools将这些常用操作整合到一个功能面板中，帮助用户减少手动操作，提高建模效率，并降低项目交付过程中的人为错误。

HMK Tools涵盖参数管理、模型质量检查、文档处理、批量导出、模型链接、结构建模、钢筋管理以及AI辅助自动化等多个领域。其中，Pilot AI能够直接在Revit环境中执行操作，还可以通过本地MCP连接器与Claude、ChatGPT、Cursor等大语言模型协同工作，为Revit命令调用、Dynamo节点编排和脚本编写提供辅助。

软件支持Revit 2023至Revit 2027，可用于建筑设计院、工程咨询公司、BIM技术团队以及需要处理大型Revit项目的专业人员。

主要功能

1. 参数自动化与数据管理

HMK Tools提供多种参数管理工具，帮助用户在Revit模型与外部办公文档之间建立高效的数据交换流程。

• ParaFlow：支持将Revit构件参数导出至Excel表格，用户可以在熟悉的电子表格环境中批量编辑参数，再将修改后的数据写回Revit模型，适合批量修改构件编号、材料信息、分类属性和其他项目参数。

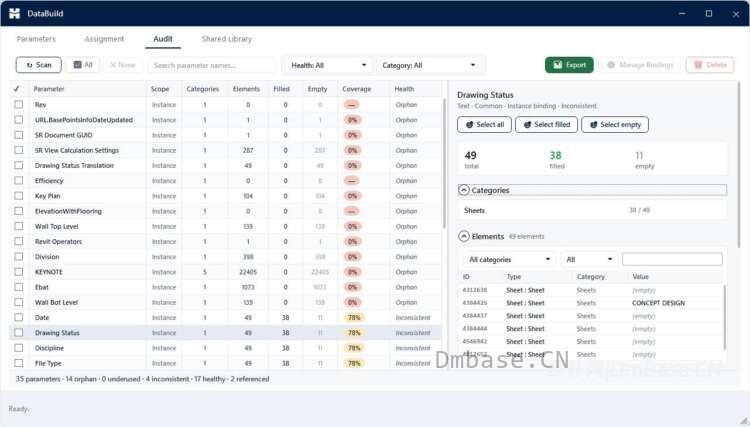

• DataBuild：提供统一的参数管理工作区，可创建和编辑项目参数、共享参数，并将参数绑定到相应的模型类别，减少重复配置工作。

• SheetBridge：支持将Excel、CSV、Word和PDF中的内容导入Revit视图，同时支持将Revit明细表导出回Excel，便于整理工程数据和制作项目文档。

这些功能能够改善模型数据维护效率，尤其适用于构件数量较多、参数修改频繁以及需要进行跨部门数据协作的BIM项目。

2. Model Doctor模型质量检查

Model Doctor是HMK Tools中的模型健康检查工具，可对Revit项目执行综合扫描，并根据13项检查指标生成0至100分的模型质量评分。

主要检查内容包括：

• 警告信息与模型异常。

• 未使用的元素及重复类型。

• 导入的CAD文件。

• 内建族（In-Place Families）。

• 尚未放置的房间。

• 未放置的视图。

• 空白图纸。

• 未使用的视图样板。

• 未分配的视图样板。

• 参数配置问题。

• 缺少标记的构件。

• 模型及对象命名规范。

• 其他影响模型整洁度和可维护性的相关问题。

对于能够安全处理的问题，Model Doctor支持一键修复，并提供修复预览和完整撤销功能。用户可以在执行修改前查看处理结果，降低自动清理对现有项目造成意外影响的风险。

该工具适合在项目建模过程中进行定期检查，也适用于模型交付前的质量控制。

3. 文档管理与项目交付

HMK Tools提供面向项目交付的批量处理工具，帮助用户减少逐个打开文件、手动设置导出参数和重复整理文件名的工作。

• Deliver：支持批量导出PDF、DWG、IFC和NWC文件，可使用已保存的导出预设、命名规则变量以及质量检查日志，提高交付流程的一致性和可追溯性。

• Multi-Model Export：能够同时处理多个Revit文件，批量生成IFC和NWC文件，无需逐个打开每个Revit项目执行导出操作。

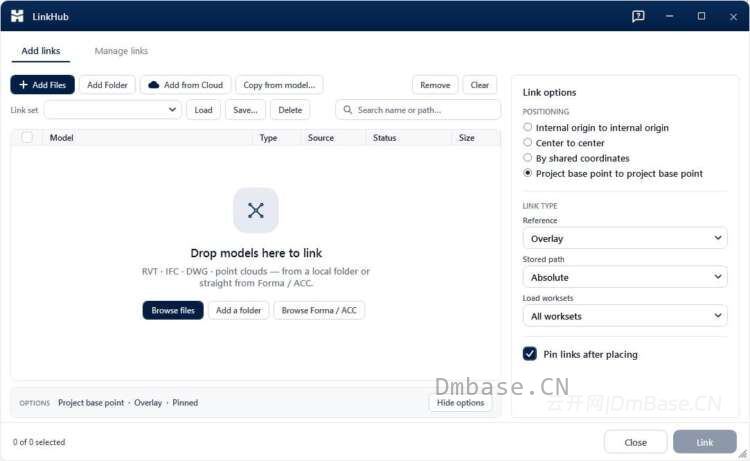

• LinkHub：支持从本地文件夹以及Forma、ACC云端环境批量链接Revit、IFC、CAD和点云模型，简化多专业模型整合及外部参照管理。

这些功能特别适合需要定期交付多种格式成果、维护多个项目文件以及整合建筑、结构和机电专业模型的团队。

4. 建模自动化与构件操作

HMK Tools集成了多种建模辅助工具，可简化日常建模中的重复操作，提高构件处理速度。

主要功能包括：

• Batch Join/Cut：批量执行构件连接与切割操作。

• Smart Place：辅助完成构件的智能放置。

• Instant Clash：快速辅助检查构件之间的碰撞问题。

• Wall Cutter：提供墙体切割相关操作。

• Column Swap：简化柱构件替换工作。

• Region Builder：辅助创建和处理区域。

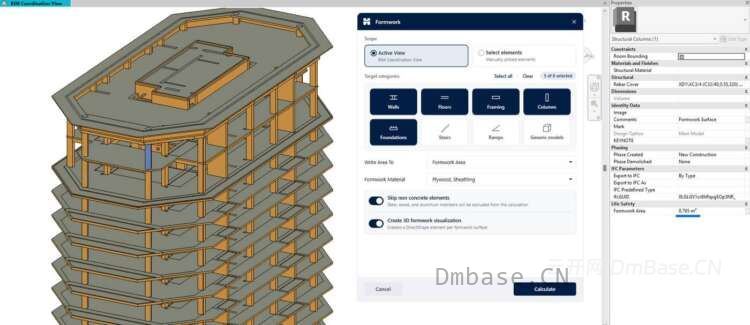

• Formwork Areas：根据预设规则生成模板工程区域。

• Surface Area：辅助计算或提取模型表面积信息。

通过这些工具，用户可以减少重复点击和手动调整时间，更高效地处理复杂模型中的构件关系与几何操作。具体结果仍需结合模型结构和项目规则进行检查。

5. 结构工程与钢筋管理

对于结构设计和钢筋建模工作，HMK Tools提供专门的构件编号与显示控制功能。

• Rebar Numbering：辅助完成钢筋编号和相关整理工作。

• Rebar Visibility：提供钢筋可见性控制功能，方便用户根据视图和工作需要调整钢筋显示状态。

• Batch Join/Cut：辅助处理结构构件之间的连接与切割关系。

• Column Swap：便于进行柱构件替换及相关建模调整。

• Formwork Areas：支持基于规则处理模板工程区域。

这些功能可以用于混凝土结构建模、钢筋模型整理、结构图纸制作和施工深化等工作场景，有助于提升结构BIM模型的管理效率。

6. Compass命令调度面板

Compass是一款面向键盘操作的命令调度工具，用户可以通过命令面板快速查找并启动Revit命令、打开视图或定位图纸。

对于经常使用大量Revit功能的专业用户而言，Compass能够减少在功能区中逐级查找命令的时间，让常用操作更加直接。

7. Pilot AI智能助手

Pilot AI是HMK Tools的重要组成部分，能够在Revit内部提供AI辅助操作能力，并通过本地MCP连接器将Revit功能开放给兼容的大语言模型。

其主要特点包括：

• Revit内部AI辅助：在Revit工作环境中协助用户执行相关任务。

• 本地MCP连接器：向用户自己的兼容大语言模型提供100多项Revit操作能力。

• 多模型协作：支持与Claude、ChatGPT、Cursor和Antigravity等工具配合使用，具体取决于相应客户端及连接配置。

• 自然语言交互：用户可以通过对话描述工作目标，辅助完成原本需要手动执行的操作。

• 本地运行：根据软件介绍，模型文件不会被上传，相关处理在本地环境中进行。

借助MCP连接器，AI助手能够将自然语言指令与Revit实际操作结合起来，帮助用户完成部分模型处理和工作流自动化任务。

需要注意，AI自动化并不意味着所有操作都能在任何项目中无条件正确执行。对于涉及模型结构、参数一致性、施工要求或正式交付的任务，仍应由专业人员核查执行结果。

8. Dynamo图形化编程辅助

Pilot AI还支持与Dynamo工作流协作，为Revit参数化设计和流程自动化提供辅助。

其功能包括：

• 识别当前打开的Dynamo节点图。

• 搜索Dynamo节点库，包括已安装软件包提供的节点。

• 添加节点并建立节点之间的连接。

• 编写Dynamo Code Block代码。

• 编写Python脚本。

• 运行当前图形并读取执行结果。

传统Dynamo工作流通常需要用户手动查找节点、连接输入输出端口、编写代码并逐步调试。Pilot AI可以通过对话辅助完成这些步骤，让用户更方便地构建自动化脚本。

对于需要批量处理构件、提取参数、生成模型数据以及建立重复性设计流程的BIM团队，这一功能能够降低Dynamo自动化开发的操作门槛。

系统要求

HMK Tools主要面向Windows平台上的Autodesk Revit环境。根据提供的版本信息，软件支持Revit 2023至Revit 2027，并针对不同版本采用相应的运行时构建。

由于不同Revit版本使用的API和运行时环境存在差异，安装时应选择与当前Revit版本匹配的插件构建，避免因运行时不兼容而导致插件无法加载。

实际使用时，还应根据项目规模、模型复杂程度以及AI和Dynamo相关功能的需求，准备满足Revit本身运行要求的计算机环境。具体CPU、内存、显卡和磁盘空间要求应以对应Revit版本的系统要求为准。
