AECPilot for Revit V1.0.0_AI辅助BIM设计Revit插件_支持MCP

软件简介

AECPilot for Revit是一款面向Autodesk Revit的AI辅助设计与BIM自动化工具，主要用于提升建筑信息模型（BIM）的建模效率、模型检查、参数管理、图纸制作和数据交付效率。它将AI交互、自动化工具和Revit工作流程相结合，帮助建筑设计师、BIM工程师及施工技术人员减少重复性操作，提高项目处理效率。

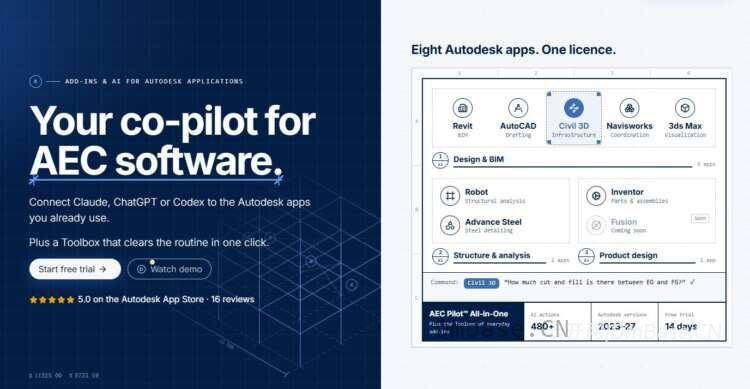

AECPilot隶属于AEC Pilot工具套件。除了支持Revit，还覆盖AutoCAD、Civil 3D、Navisworks、Advance Steel、Inventor、3ds Max和Robot Structural Analysis等Autodesk软件。用户可以在Revit内部使用内置AI聊天面板，也可以通过MCP协议连接兼容的AI客户端，让AI读取模型信息并执行受支持的操作。

与只提供问答功能的AI助手不同，AECPilot for Revit更注重将自然语言指令与实际BIM操作相结合。例如，用户可以要求工具批量修改构件参数、整理模型数据、创建图纸、检查模型问题或导出项目文件。具体执行效果取决于当前模型、工具支持范围以及用户授予的操作权限。

该工具适用于需要频繁处理模型数据、管理构件参数、生成施工图纸和开展模型质量检查的专业人员，也适合希望将AI引入日常BIM工作流程的设计团队。

主要功能

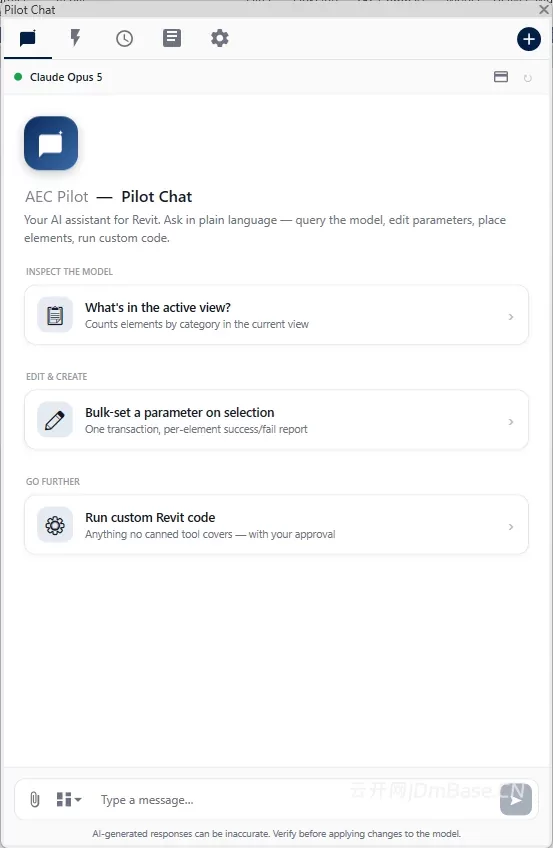

1. AI智能辅助建模

AECPilot for Revit支持在Revit工作环境中使用AI聊天功能，用户可以通过自然语言描述任务，让AI调用对应的工具执行操作，而不必完全依赖手动查找菜单和逐项设置参数。

主要应用包括：

• 根据指定条件查询模型中的构件。

• 获取构件类别、族名称、类型、楼层及参数等信息。

• 根据要求批量修改构件参数。

• 辅助执行模型整理、视图管理和图纸创建等任务。

• 根据当前项目内容开展模型分析与自动化处理。

对于重复性较高的工作，AI可以帮助用户将多个操作串联起来，减少手动处理步骤。不过，涉及复杂建模逻辑或特殊项目规则的任务，仍然需要专业人员检查结果。

2. BIM模型数据查询与分析

模型信息查询是AECPilot的重要功能之一。通过Revit专用工具，用户可以按构件类别、族名称、构件名称、楼层、参数值以及当前视图等条件筛选模型对象。

主要功能包括：

• 查询模型中的指定构件及其数量。

• 获取构件实例参数和类型参数。

• 按楼层、类别或其他条件整理构件信息。

• 定位符合条件的模型元素。

• 将查询结果用于后续参数修改、模型检查和数据统计。

这些功能有助于快速了解大型BIM模型的构成，尤其适用于建筑、结构及机电模型中包含大量构件的项目。

3. 构件参数批量管理

AECPilot能够辅助处理Revit中的参数管理任务，适用于构件信息维护、模型数据标准化和项目交付前的数据整理。

主要应用包括：

• 批量修改符合条件的构件参数。

• 检查构件参数是否缺失或填写不规范。

• 根据指定规则整理模型数据。

• 辅助进行构件信息核对。

• 配合AI指令完成多步骤参数处理。

例如，用户可以要求工具筛选某一类别的门窗、结构构件或其他模型元素，再按照指定规则修改相关参数。对于大型项目，这类自动化操作可以减少逐个选择构件和手动输入数据的时间。

4. 图纸与视图管理

在Revit项目中，视图、图纸和标注管理往往需要大量重复操作。AECPilot提供了相关自动化能力，可辅助完成部分文档整理工作。

主要功能包括：

• 创建新的图纸。

• 将指定视图放置到图纸中。

• 在当前视图中批量标记指定类别的构件。

• 打开或切换到指定视图。

• 辅助整理模型文档和输出内容。

这些功能适用于建筑平面图、立面图、剖面图及其他BIM文档的制作流程。实际应用时，仍需检查视图比例、标注位置、图纸编号及企业制图规范，确保最终成果符合项目要求。

5. 模型质量检查与问题定位

AECPilot可以协助用户检查模型数据、查询构件信息并定位相关元素，配合模型质量检查工具提高BIM模型的可维护性。

主要应用包括：

• 查询指定条件下的模型元素。

• 检查构件参数和数据完整性。

• 辅助识别模型中需要进一步核查的对象。

• 将符合条件的构件直接选中或定位到当前视图。

• 配合其他模型检查工具开展问题排查。

需要注意的是，模型数据检查、参数核对与专业意义上的碰撞检测并不是同一项工作。AECPilot的碰撞检测及冲突分组等能力主要还涉及Navisworks等其他宿主软件，不能将整个工具套件的所有功能都视为Revit插件独有功能。

6. Excel参数数据协同

在BIM项目中，模型参数经常需要与外部表格进行核对、整理和交换。AEC Pilot工具套件提供了ParaFlow等参数数据工具，用于Revit与Excel之间的双向参数同步。

主要应用包括：

• 将模型参数与Excel表格进行关联。

• 辅助批量维护构件数据。

• 减少重复录入参数的工作量。

• 提高模型信息与外部数据表之间的一致性。

这项能力适合需要集中管理构件编号、材料信息、分类编码和其他项目属性的BIM团队。具体数据同步范围取决于对应工具的设置和支持的参数类型。

7. 模型导出与项目交付

AECPilot工具套件提供Deliver等导出工具，可用于批量输出项目文档和模型交换文件，减少重复执行导出操作的时间。

相关应用包括：

• 批量导出PDF图纸。

• 导出DWG格式文件。

• 导出IFC模型。

• 导出NWC格式文件，用于后续模型协调工作。

• 配合项目交付流程整理输出文件。

对于需要向业主、施工单位或其他专业团队交付模型的项目，这些功能有助于提高文件输出效率。导出前应确认坐标、单位、图层映射、IFC类别映射和文件命名等设置。

8. IFC数据检查与交付准备

AEC Pilot套件提供IFC Ready相关功能，可辅助开展IFC数据交付准备工作。

主要应用包括：

• 将模型类别映射到对应的IFC类别。

• 根据需要设置Uniclass分类映射。

• 检查模型数据。

• 执行IFC导出。

• 整理交付报告。

该功能适合参与跨软件协作、开放式BIM和模型移交的项目团队。需要注意，完成软件导出并不代表模型一定符合所有项目的IFC交付标准，仍应根据业主要求和项目执行计划进行验证。

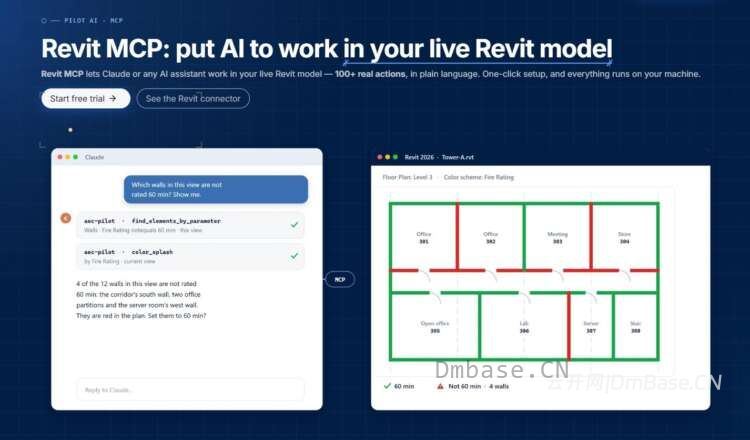

9. MCP协议与外部AI连接

AECPilot支持通过MCP连接兼容的AI客户端，例如Claude、ChatGPT和Cursor等，让外部AI助手能够通过工具接口与本地运行的Revit进行交互。

主要特点包括：

• 连接兼容MCP协议的AI客户端。

• 查询当前打开的Revit模型信息。

• 调用支持的模型查询和处理工具。

• 将多个操作组合成连续工作流程。

• 在兼容的AI环境中使用自然语言发起任务。

这一功能适合希望将AI应用于BIM自动化、模型数据分析和日常设计工作的用户。实际可用操作取决于AECPilot版本、AI客户端配置、模型状态以及相应工具的权限。

在数据安全方面，AEC Pilot官方说明其连接器在本机运行，模型不会自动上传到AEC Pilot服务器；如果用户选择将模型信息发送给外部AI服务，则相关内容仍可能按照所使用AI服务的处理机制进行传输。因此，处理商业机密或敏感项目数据时，应提前核查AI服务的数据政策和组织安全要求。

10. 面向BIM团队的工作流自动化

AECPilot的核心价值不仅在于单个功能的调用，还在于将模型查询、参数处理、图纸创建和数据输出等步骤组合成更完整的工作流。

典型应用场景包括：

• 批量整理构件参数并检查数据完整性。

• 按照指定条件筛选模型元素。

• 自动创建图纸并放置指定视图。

• 对模型数据进行核对后输出报告。

• 将模型信息查询、处理与导出操作衔接起来。

对于大型BIM项目，这类自动化方式可以降低重复性工作所占用的时间，让工程师将更多精力投入到设计判断、专业协调和成果审核中。

系统要求

1. 操作系统要求

AECPilot for Revit主要面向Windows桌面环境运行，安装后作为插件集成到Revit中。建议使用64位Windows 10或Windows 11系统，并确保系统已安装与目标Revit版本兼容的运行环境。

2. Revit版本要求

根据AEC Pilot官方公布的兼容信息，AECPilot支持以下Revit版本：

表格中的处理器、内存、显卡和存储空间建议属于一般性配置建议，并非AECPilot官方公布的独立硬件最低标准。实际配置应以所使用的Revit版本及项目规模为准。

3. AI连接与运行环境

如果仅使用AECPilot内置的Pilot Chat，可以按照插件的安装和许可证激活流程进行配置。如果需要连接Claude、ChatGPT、Cursor等外部AI客户端，则还需要满足相应客户端及MCP连接的配置要求。

建议在首次使用时检查以下事项：

• 已正确安装受支持版本的Revit。

• AECPilot插件能够正常加载。

• 已完成许可证激活。

• 使用外部AI时，已正确配置AI客户端及连接器。

• 根据项目需求设置AI服务密钥、操作权限及数据安全选项。

对于首次接触AI辅助BIM工作的用户，建议先在测试模型中验证工具功能，再将其应用于正式项目。

更新内容

AECPilot 1.0.0版本

根据AEC Pilot官方更新记录，首个正式发布版本于2026年9月27日推出。该版本将多个Autodesk软件的插件、AI助手及自动化工具整合到统一的工具套件中。

主要更新内容如下：

1. 多软件统一支持：整合Revit、AutoCAD、Civil 3D、Advance Steel、Navisworks、Inventor、3ds Max和Robot Structural Analysis八款Autodesk应用。

2. 统一安装程序：通过一个安装程序识别本机已安装的受支持软件及版本，并安装对应组件。

3. 集成Pilot Chat：在支持的应用程序中提供内置AI聊天面板，便于直接针对当前打开的模型或文档执行任务。

4. 新增MCP连接能力：支持将兼容的外部AI客户端连接到Autodesk软件工作环境。

5. 扩展AI操作工具：整个套件提供480多项AI操作，覆盖模型查询、参数处理、自动化建模及文档管理等场景。

6. 支持后台长时间任务：部分耗时较长的导出、批处理及模型协调任务可在后台运行，减少对交互操作的阻塞。

7. 加强IFC交付工作流：提供IFC类别映射、Uniclass分类映射、数据检查、导出及报告整理等功能。

8. 整合专业工具箱：覆盖参数管理、模型处理、结构、钢筋、文档编制及项目交付等日常任务。
