一、软件简介
ProtaStructure Suite Enterprise 2027 v10.0.133是由Prota Software开发的建筑结构设计与分析软件套件，主要面向结构工程师、建筑设计院、工程咨询公司及钢结构设计团队。该软件以建筑信息模型（BIM）为基础，将结构建模、有限元分析、结构设计、钢筋混凝土详图、钢结构节点设计及工程报告生成整合到统一的工作流程中，帮助工程师提高结构设计效率和工程成果交付质量。

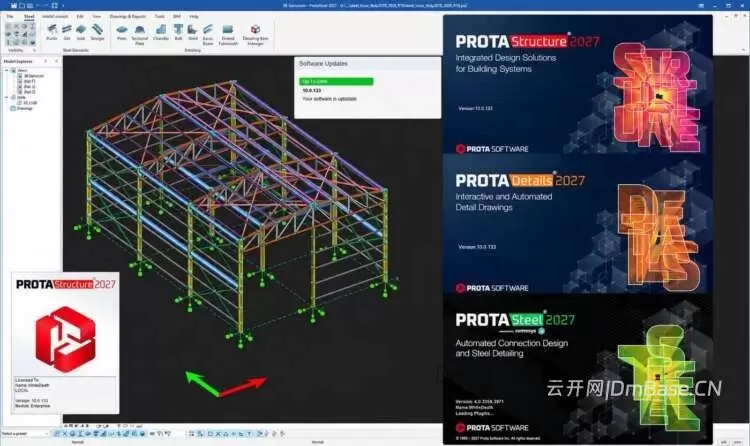

ProtaStructure Suite 2027的官方版本为V10.0.133，套件主要包括以下三个核心产品：
- ProtaStructure 2027：主要负责建筑结构建模、结构分析、荷载计算、抗震分析以及钢筋混凝土和钢结构构件设计，是整个套件的核心结构设计平台。
- ProtaDetails 2027：主要用于钢筋混凝土结构详图绘制、钢筋布置、施工图生成及工程数量统计，能够将结构设计模型转化为更适合施工和工程交付的图纸资料。
- ProtaSteel 2027：主要用于钢结构构件详图、钢节点连接设计、自动化钢结构制图及制造加工图纸生成，适用于钢框架、工业厂房和桁架等结构。
2027版本的一项重要改进是增加冷弯薄壁钢构件设计能力，同时升级结构分析和报告生成引擎，并增强与ETABS等结构分析软件之间的数据交换能力。官方介绍称，新版结构分析引擎的性能最高可提升至原来的4倍，PDF报告生成速度最高可提升至原来的10倍，实际效果会因模型规模和计算机配置而异。
该软件适合住宅、办公楼、商业建筑、工业厂房、多层及高层建筑等工程项目，可用于从结构方案建模、计算分析到设计校核、详图制作和报告输出的多个阶段。
二、主要功能
1. 建筑结构三维建模与BIM设计
ProtaStructure提供面向建筑结构工程的参数化建模工具，可以在统一模型中创建和管理建筑结构构件，减少传统二维设计中重复建模和手工修改的工作量。
主要功能包括：
- 三维结构模型创建：建立梁、柱、楼板、墙体、支撑及基础等结构构件。
- 多层建筑建模：管理楼层标高、轴网、构件位置及楼层之间的结构关系。
- 钢筋混凝土结构建模：支持混凝土梁、柱、墙、板及相关结构构件的设计建模。
- 钢结构建模：建立钢梁、钢柱、支撑、桁架及其他钢结构构件。
- 组合结构设计：支持混凝土与钢结构等不同材料构件的协同设计。
- 参数化修改：通过修改构件属性、尺寸、材料和位置更新结构模型。
- 模型分组与选择：通过构件分组提高大型模型的选择、编辑和管理效率。
- 三维模型检查：利用三维视图检查构件布置、结构连接关系和模型协调情况。
BIM建模方式能够让结构模型与后续分析、设计、详图及报告流程保持关联，有助于降低重复录入数据所造成的错误。
2. 结构分析与有限元计算
结构分析是ProtaStructure的核心功能之一。软件能够根据结构模型、材料参数、边界条件和荷载工况建立分析模型，并计算结构在不同作用下的响应。
主要功能包括：
- 结构刚度与内力分析。
- 梁、柱、墙、板等构件的受力分析。
- 恒载、活载及其他工程荷载的定义与组合。
- 支座反力、构件内力、位移和变形结果查看。
- 多层建筑整体结构分析。
- 三维有限元分析及相关结构响应计算。
- 地震作用与结构抗震分析。
- 结构稳定性及构件设计所需的分析结果提取。
- 分析结果可视化与计算报告输出。
2027版本对结构分析计算引擎进行了重构，官方公布的性能提升幅度最高约为4倍，目的是缩短大型结构模型的计算时间，提高设计迭代效率。
需要注意，结构计算结果仍需由具备相应资质和专业能力的工程师结合项目条件、设计规范及工程判断进行审核，不能仅凭软件自动计算结果直接确定最终施工方案。
3. 钢筋混凝土结构设计
ProtaStructure支持钢筋混凝土结构的分析、设计和校核，可用于常见建筑混凝土框架、剪力墙及楼板系统。
主要功能包括：
- 混凝土梁设计：根据内力计算结果进行受弯、受剪及相关构造设计。
- 混凝土柱设计：分析轴力、弯矩等组合效应，进行截面和配筋校核。
- 剪力墙设计：检查墙体受力情况，并根据适用规范进行设计。
- 楼板设计：支持板结构分析、配筋设计及相关设计结果输出。
- 基础设计：辅助完成独立基础等基础构件的设计与校核。
- 冲切剪切检查：用于适用基础和板类结构的相关受力验算。
- 钢筋配置与构造检查：为后续钢筋详图和施工图生成提供设计数据。
- 设计结果汇总：生成构件设计结果、验算信息及相关计算报告。
2027版本进一步增强了剪力墙边缘构件检查。对于采用ACI 318-19规范的项目，软件能够根据位移和应力等条件自动判断特殊边界构件（Special Boundary Elements，SBE）的设置要求，并在相关设计报告中显示检查结果。
4. 钢结构设计与构件校核
软件能够将钢结构建模、结构分析与构件设计相结合，辅助工程师完成钢梁、钢柱、支撑及桁架等结构体系的设计。
主要功能包括：
- 钢梁和钢柱的强度及相关设计校核。
- 轴向拉力、压力、弯矩、剪力及组合受力分析。
- 钢结构支撑与桁架建模。
- 钢构件截面选择和截面参数管理。
- 钢结构荷载传递与整体模型分析。
- 钢结构节点设计及详图流程衔接。
- 设计结果汇总和工程报告输出。
- 钢结构模型与加工详图之间的数据协同。
对于工业厂房、大跨度屋盖、钢框架和其他钢结构项目，ProtaStructure可以帮助工程师建立整体计算模型，并将分析结果用于构件设计和后续详图工作。
5. 冷弯薄壁钢构件设计
冷弯薄壁钢设计是ProtaStructure Suite 2027的重要新增能力。该功能将冷弯型钢构件的建模、分析和设计纳入集成工作流程，减少在不同软件之间反复转换数据的需要。
主要特点包括：
- 支持AISI S100-16/20相关设计规定，包括LRFD和ASD设计方法。
- 支持欧洲规范EN 1993-1-3。
- 支持土耳其CYTHYE/TSC2016相关设计规定。
- 覆盖拉伸、压缩、弯曲、剪切及组合受力等设计情况。
- 支持构件挠度等正常使用性能检查。
- 支持C形槽钢、Z形钢、帽形截面以及RHS、SHS和圆管等截面类型。
- 采用直接强度法（DSM）进行相关承载力计算。
冷弯薄壁钢构件常见于轻型钢结构建筑、屋面檩条、墙体龙骨和轻型工业建筑等应用场景。具体设计仍应遵循项目所采用的规范及其适用范围。
6. 抗震设计与国际规范支持
ProtaStructure面向不同国家和地区的工程项目，提供多种结构设计规范和抗震分析相关功能。
主要功能包括：
- 地震作用定义及相关荷载组合。
- 建筑整体抗震分析。
- 结构位移与构件受力结果检查。
- 钢筋混凝土构件抗震设计。
- 剪力墙特殊边界构件判定。
- 与适用规范相匹配的构件设计和验算报告。
- 国际规范下的结构设计参数管理。
2027版本扩展了部分地区的规范支持，包括印度地震规范IS 1893-2025、泰国混凝土梁柱设计规范DPT 1302-61，以及哥伦比亚NSR相关目标位移计算功能。具体适用的条款和设计范围应以软件内的规范模块及项目配置为准。
7. 螺旋楼梯与楼梯结构设计
2027版本增加了螺旋楼梯建模和结构设计能力，能够在统一结构模型中处理相应的几何形态及支承条件。
主要功能包括：
- 螺旋楼梯几何建模。
- 根据楼梯内侧边缘和/或梯段端部的支承条件建立模型。
- 将楼梯纳入整体结构分析工作流程。
- 进行相关荷载定义与结构设计。
- 配合整体模型完成设计结果检查。
对于具有特殊建筑造型的住宅、商业建筑和公共建筑，该功能有助于减少楼梯结构单独建模及数据重复录入的工作量。
8. 基础设计与稳定性验算
ProtaStructure提供基础设计相关工具，可用于基础结构的受力分析、设计检查及结果输出。
主要功能包括：
- 独立基础等基础构件设计。
- 基础荷载与支座反力数据衔接。
- 基础尺寸及相关设计参数设置。
- 基础结构承载能力检查。
- 基础抗倾覆稳定性验算。
- 基础抗滑移稳定性验算。
- 根据适用设计规范和荷载组合确定相应安全系数。
2027版本将抗倾覆和抗滑移稳定性检查纳入独立基础设计工作流程，并针对多个规范体系提供相应支持。实际验算范围取决于所选规范、基础类型和项目设置。
9. ETABS模型导入与导出
为了便于结构工程师在不同计算平台之间协同工作，ProtaStructure Suite 2027增强了ETABS模型导入和导出能力。
主要功能包括：
- 导入ETABS结构模型。
- 导出用于ETABS的结构数据文件。
- 传递楼层、轴网和几何信息。
- 传递材料、截面和构件信息。
- 处理荷载工况及相关边界条件。
- 支持公制与英制单位转换。
- 识别正交轴网和斜交轴网。
- 根据规则映射部分荷载类别。
- 支持ETABS v13至v23相关导出流程。
新版重新设计了ETABS导出模块，并强化了双向数据交换能力，有助于减少模型在不同结构设计软件之间迁移时的重复建模工作。不过，导入和导出后仍应检查截面、荷载、边界条件及其他关键数据，确保转换结果符合工程要求。

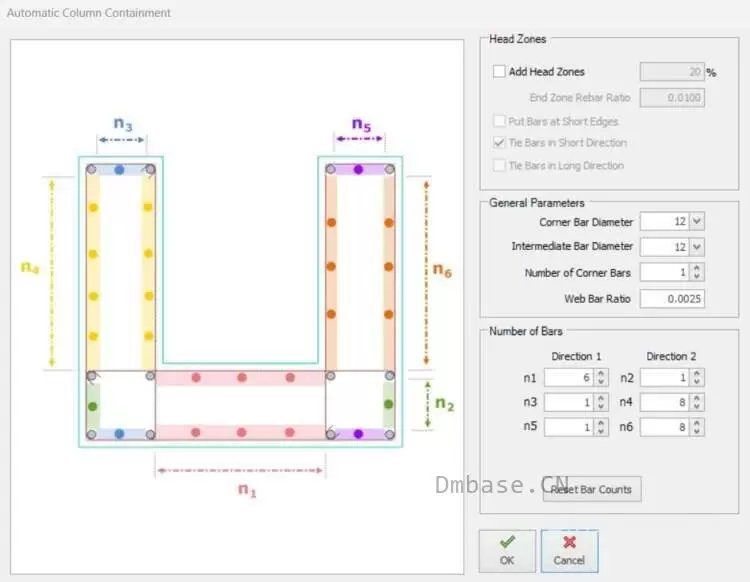

10. 自动化钢筋详图与施工图生成
通过ProtaDetails，套件可以将结构模型和设计数据用于钢筋混凝土详图生成，帮助工程团队完成设计成果的整理和施工图交付。
主要功能包括：
- 混凝土梁、柱、墙和板等构件的钢筋详图。
- 钢筋布置、标注和相关构造信息表达。
- 构件立面图及剖面图生成。
- 相似柱和墙体详图的分组表达。
- 剪力墙配筋详图改进。
- 梁柱搭接区域钢筋弯折表达。
- 钢筋构造与适用规范要求的衔接。
- 工程图纸和数量统计资料输出。
2027版本还改进了部分剪力墙详图、相似构件分组显示以及梁柱搭接区域钢筋表达等功能，便于提升图纸的一致性和后期修改效率。

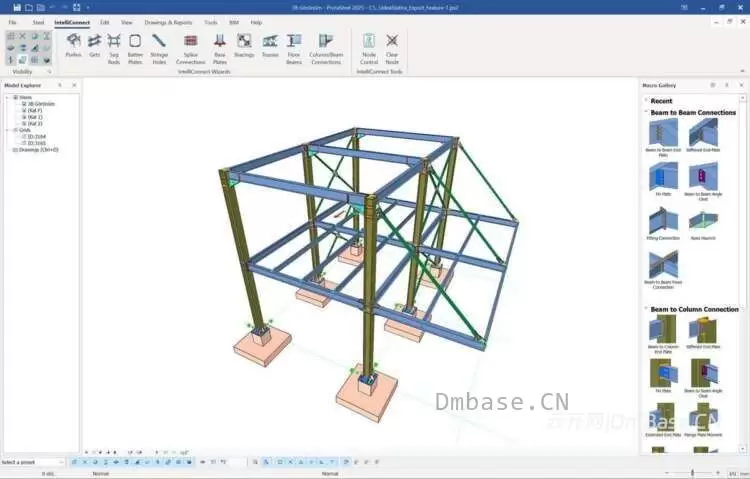

11. 钢结构节点设计与加工详图
ProtaSteel用于钢结构连接设计及钢结构详图制作，适合需要输出构件装配图、连接细节和加工图纸的工程项目。
主要功能包括：
- 钢梁、钢柱、支撑及桁架等构件详图。
- 钢结构连接节点设计与细部表达。
- 自动化生成钢结构装配图和加工详图。
- 焊缝及连接细节标注。
- 参数化截面库管理。
- 详图中的视图和剖面设置。
- 手动详图修改与模型更新之间的协调。
- 钢结构连接设计数据与其他专业工具的衔接。
2027版本改进了装配图视图和剖面设置、手动详图内容保留、多段焊缝符号以及参数化截面库，并优化了与IDEA StatiCa的连接设计数据集成。
12. 工程报告与计算书生成
ProtaStructure Suite 2027重新设计了报告系统，集中管理模型分析、构件设计、工程数量及其他计算报告，提升工程资料整理效率。
主要功能包括：
- 集中管理项目报告。
- 通过报告库添加所需报告。
- 使用拖放方式调整报告顺序。
- 生成统一的报告提交集合。
- 添加封面页、模型信息及平面和三维视图。
- 汇总报告中的错误、警告和信息提示。
- 将分析和设计结果输出为PDF等报告格式。
- 支持部分分析结果、基础反力、构件设计力和钢筋表等数据导出至Excel。
- 按楼层筛选部分混凝土及模板工程量统计结果。
新版采用PDF报告生成引擎，官方公布报告生成速度最高可提升至原来的10倍，有助于缩短大型项目计算书的生成时间。
13. 模型协同与设计效率优化
除主要功能外，2027版本还对模型编辑、属性匹配和工程数据整理进行了多项优化。
- 构件选择分组：可以使用Ctrl+G创建命名选择组，便于管理大型模型。
- 属性匹配增强：扩展到更多构件类型、材料、荷载和对齐属性。
- 多构件编辑：改进部分组合楼板等对象的批量编辑流程。
- 分析报告搜索：方便查找特定分析结果。
- 风荷载柱设置：支持将特定钢柱标记为风柱，并按相关设计逻辑处理其设计作用。
- 楼梯荷载复制：便于在楼梯模型之间复用荷载设置。
- 图形复制和移动：减少重复绘制工作。
- 数量统计改进：方便按楼层整理部分工程量结果。
这些功能主要针对日常设计中频繁出现的模型修改、结果复核和工程资料整理任务，能够帮助工程师提高整体工作效率。
三、系统要求
ProtaStructure Suite Enterprise 2027主要运行于Windows 64位操作系统。由于该套件涉及三维建模、有限元计算、结构设计和工程图纸生成，计算机的处理器、内存和显卡性能会直接影响大型项目的操作体验。
1. 最低系统要求
| 硬件或软件项目 | 最低配置要求 |
|---|---|
| 操作系统 | Windows 10或Windows 11 64位 |
| 处理器 | 支持多核计算的处理器 |
| 内存 | 8GB RAM |
| 硬盘空间 | 至少1GB可用空间，实际安装及项目存储需要更多空间 |
| 显卡 | 支持OpenGL和DirectX的独立显卡，显存至少1GB |
| 显示器 | 分辨率1280×720或更高 |
| 运行库 | Microsoft .NET Framework 4.5或更高版本 |
以上为软件运行的基础参考配置。具体安装空间、显卡兼容性及系统支持情况可能随组件和安装环境而变化。
2. 推荐系统配置
| 硬件或软件项目 | 推荐配置 |
|---|---|
| 操作系统 | Windows 11 64位 |
| 处理器 | Intel Core i7或同等级多核处理器 |
| 内存 | 16GB RAM或更高 |
| 硬盘 | SSD固态硬盘 |
| 显卡 | 支持OpenGL和DirectX的独立显卡，显存4GB或更高 |
| 显示器 | 1920×1080或更高分辨率 |
| 运行库 | Microsoft .NET Framework 4.5或更高版本 |
推荐配置适用于一般至较大型的建筑结构设计项目。如果需要处理高层建筑、复杂钢结构、大量有限元计算或多个大型项目，建议配备32GB或更高容量的内存，并使用性能较好的多核处理器和独立显卡。
四、更新内容
ProtaStructure Suite Enterprise 2027 v10.0.133围绕结构分析、钢结构设计、钢筋混凝土详图、BIM数据交换及报告生成进行了多项升级。以下为2027版本的主要新增功能和改进内容。
1. 新增冷弯薄壁钢设计模块
- 增加冷弯薄壁钢构件的建模、分析与设计能力。
- 支持AISI S100-16/20相关设计规定。
- 支持Eurocode EN 1993-1-3及土耳其相关设计规范。
- 扩展C形、Z形、帽形和部分闭口截面的设计支持。
- 增加拉伸、压缩、弯曲、剪切、组合受力及挠度检查。
2. 结构分析引擎性能提升
- 重构结构分析计算引擎。
- 官方公布分析速度最高提升至原来的4倍。
- 缩短大型结构模型的计算时间。
- 改善设计迭代和重复计算的工作效率。
3. 报告系统全面升级
- 引入新的PDF报告生成引擎。
- 官方公布报告生成速度最高提升至原来的10倍。
- 增加集中式报告管理与报告提交集合。
- 支持通过拖放方式调整报告顺序。
- 增加封面页、模型信息及平面和三维视图。
- 改进报告错误、警告及提示信息的集中查看方式。
4. ETABS导入与导出增强
- 新增并改进ETABS模型导入功能。
- 重构ETABS导出模块。
- 改善楼层、轴网、材料、截面及荷载等数据的传递。
- 改进公制与英制单位转换。
- 扩展ETABS v13至v23相关导出支持。
5. 新增螺旋楼梯建模与设计
- 支持螺旋楼梯建模。
- 增加相应的结构分析与设计工作流程。
- 支持多种楼梯支承条件。
- 改善特殊楼梯结构与整体建筑模型之间的协调。
6. 扩展国际设计规范
- 增加印度地震规范IS 1893-2025支持。
- 扩展泰国DPT 1302-61混凝土梁柱设计能力。
- 增加哥伦比亚NSR相关目标位移计算功能。
- 增强ACI 318-19剪力墙特殊边界构件自动检查。
7. 基础设计与宽梁配筋改进
- 增加独立基础抗倾覆稳定性检查。
- 增加独立基础抗滑移稳定性检查。
- 扩展宽梁箍筋布置能力，最多支持七道箍筋肢数相关布置方案。
- 优化宽梁配筋布局及相关设计设置。
8. 钢筋混凝土详图改进
- 改进剪力墙钢筋详图及间距标注。
- 增强相似柱和墙体详图的分组表达。
- 改进梁柱搭接区域钢筋弯折的自动绘制。
- 优化部分钢筋混凝土构件的构造表达。
- 增加模板支架工程量统计相关功能。
9. ProtaSteel钢结构详图升级
- 增加装配图视图和剖面覆盖设置。
- 改进手动详图内容在模型更新后的保留机制。
- 增加多段焊缝符号表达。
- 改进详图模块的撤销和重做功能。
- 扩展参数化截面库，包括非对称工字形、Sigma形及带加劲肋Z形等截面。
- 优化与IDEA StatiCa的连接设计数据集成。
10. 模型编辑与数据导出优化
- 增加命名构件选择组。
- 扩展匹配属性功能的适用范围。
- 改进楼梯荷载复制和图形元素移动、复制功能。
- 增强分析结果报告搜索。
- 扩展Excel数据导出，包括分析结果、基础反力、构件设计力、钢筋表及工程数量表等。
- 改进部分工程量报表的楼层筛选功能。
