PentaLogix CAMMaster 是一款功能强大的PCB计算机辅助制造软件，专为满足现代制造需求而设计。提供Visual Basic脚本自动化、光栅/轮廓网表提取、高级DFM检查、图层比较、RoutMaster编辑工具，支持AOI设备集成和网络许可证部署。适用于PCB制造工厂、设计公司和电子制造服务商，提升生产效率和数据准确性。

在PCB制造领域，面对日益复杂的设计数据和严苛的生产要求，一款功能全面且灵活可定制的CAM软件至关重要。PentaLogix CAMMaster 是一款专为满足现代制造需求而设计的专业PCB CAM软件，通过高级脚本自动化、双模式网表提取、全面的DFM检查和RoutMaster编辑工具，为PCB制造工程师提供从数据准备到生产输出的完整解决方案。

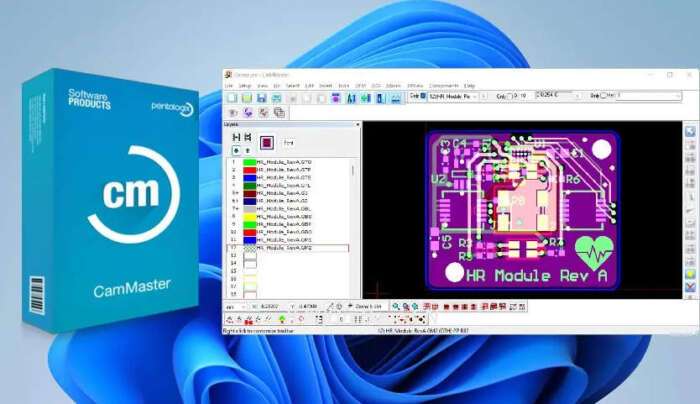

PentaLogix CAMMaster 11.24.77 | PCB设计网表提取

一、CAMMaster 简介

PentaLogix CAMMaster 是一款基于PC的专业CAM系统，旨在以简化的方式处理复杂的PCB制造任务。它结合了脚本自动化、光栅和轮廓算法以及用户友好的界面，为制造工程师提供高性能的CAM处理能力。

核心定位

CAM处理平台：将设计数据转换为制造文件
自动化工具集：通过脚本减少重复性工作
精度保障系统：确保设计数据准确无误地传递到生产

二、核心功能详解

1. 高级脚本自动化

CAMMaster 的突出特点是其强大的脚本编程能力：

Visual Basic 兼容：使用熟悉的VB语言编写脚本
任务自动化：自动完成作业设置、DRC检查、网表提取等重复性工作
自定义工作流：根据特定生产流程定制自动化脚本
效率提升：将数小时的手动操作缩短到几分钟
准确性保障：减少人为操作带来的错误

2. 双模式网表提取

提供光栅和轮廓两种网表提取方法，满足不同场景需求：

光栅提取：适用于复杂布局和高密度设计
轮廓提取：精确识别连接关系，行业领先的准确性
灵活选择：根据板卡复杂度和数据源选择最佳方式
可靠性保证：确保电气连接的精确识别

3. 高级DFM可制造性检查

内置全面的DFM检查功能，在生产前发现问题：

最小线宽/线间距验证
焊盘与孔关系检查
阻焊层开窗确认
丝印可读性分析
铜皮间距和锐角检测
提前发现制造瓶颈，避免生产延误

4. 图层比较与网表匹配

提供强大的验证工具，确保设计准确性：

图层比较：快速对比两个版本的图层差异
网表匹配：验证提取网表与设计网表的一致性
差异高亮：直观显示添加、删除和修改的区域
错误预防：在投入生产前发现潜在问题

5. RoutMaster 编辑工具

内置RoutMaster，专业的NC钻孔和铣削文件编辑器：

路由路径控制：精确编辑和优化加工路径
路由标签支持：添加和管理铣削过程中的连接点
阻焊层生成：基于铣削数据生成阻焊层
精细控制：为生产准备精确的输出文件

6. 简化的CAM处理

智能功能简化复杂任务：

自动光圈转换：减少手动干预
自动绘转闪：加速光绘文件准备
面板化设计：轻松完成拼板布局
流程加速：提高整体生产效率

7. 智能附加功能

包含多项实用工具：

丝印裁剪：优化丝印层可读性
铜皮铺筑：智能铜皮生成
排气与窃铜：改善制造工艺性
面板化：快速完成拼板设计

8. AOI设备支持

支持主流自动光学检测设备：

CAMTEK 兼容
Lloyd-Doyle 兼容
无缝集成到现代化PCB生产线
提升检测效率和数据一致性

三、技术规格与系统要求

系统要求

操作系统：Windows 11/10/8.1/7（32位/64位）
处理器：最低1 GHz（推荐2.4 GHz或更高）
内存：2 GB（推荐4 GB或以上）
硬盘空间：200 MB或以上可用空间

四、适用行业与企业

PCB制造工厂

接收客户设计文件，进行制造前验证
生成光绘、钻孔、铣削等生产文件
运行DFM检查，提前发现制造问题
与AOI设备无缝对接，实现自动化检测

专业PCB设计公司

在设计阶段验证可制造性
确保设计符合制造规范
减少设计反复，提升交付质量
通过脚本自动化提高设计效率

电子制造服务商

处理多客户、多格式的设计文件
统一文件标准，适配生产设备
优化拼板设计，提高生产效率
与生产线设备集成，实现数据直通

内部设计制造部门

大型企业的内部PCB设计和制造团队
航空航天、通信、工控等高可靠性领域
确保产品设计到制造的无缝过渡
通过DFM检查提升产品质量

科研机构与教育单位

实验室PCB制作准备
教学演示和科研项目支持
学习PCB制造工艺流程
研究自动化CAM处理方法

总结

PentaLogix CAMMaster 是一款功能强大、灵活可定制的专业PCB CAM软件，专为满足现代制造需求而设计。通过高级脚本自动化、双模式网表提取、全面的DFM检查和RoutMaster编辑工具，它帮助PCB制造工程师以更高的效率和准确性完成从设计数据到生产文件的转换。无论您是大型PCB制造工厂的工程团队，还是专业设计公司的技术人员，CAMMaster 都能成为您应对复杂制造挑战的得力助手。
