BIMware MASTER EC5 Timber Connections 是一款专业的木结构连接设计与校核软件，用于计算和验证木结构连接的承载能力，特别适用于采用 Eurocode 5（EN 1995-1-1）标准进行设计的工程项目。该软件主要面向结构工程师、建筑设计院以及木结构工程公司，用于快速完成木结构节点、螺栓连接和桁架节点的强度计算与规范校核。
它属于 BIMware MASTER for the Eurocodes 系列软件的一部分，与 EC2（混凝土）、EC3（钢结构）、EC4（组合结构）和 EC7（基础设计）模块一起构成完整的欧标结构设计软件体系。
一、软件概述
MASTER EC5 Timber Connections 专注于木结构连接节点的承载能力分析与设计验证。软件通过输入结构尺寸、材料参数以及连接件信息，即可自动计算连接件的受力情况并完成规范校核。
计算依据为：
- Eurocode 5（EN 1995-1-1）木结构设计规范
- 各国 National Annex（国家附录） 参数
软件能够分析连接在不同受力状态下的性能，包括：
- 轴力（N）
- 剪力（V）
- 弯矩（M）
从而判断连接节点是否满足设计强度要求。
二、主要功能
1、木结构连接设计
软件可以设计和验证多种常见的木结构连接类型，例如：
- 木材-木材连接（Timber-Timber）
- 木材-钢板连接（Timber-Steel）
- 木材-木板连接（Panel-Timber）
支持的节点结构包括：
- 螺栓拼接连接（Bolted Splice Connection）
- 斜向拼接连接
- 框架膝节点（Frame Knee Connection）
- 桁架节点（Truss Node）
- 多构件连接节点
工程师可以通过软件快速生成连接节点模型，并进行承载能力计算。
2、连接件与紧固件分析
MASTER EC5 提供完整的紧固件分析工具，用于验证连接件的强度和稳定性。
支持的紧固件类型包括：
- 螺栓（Bolts）
- 木螺钉（Screws）
- 销钉（Dowels）
- 钉子（Nails）
软件可分析：
- 单剪连接（Single Shear）
- 双剪连接（Double Shear）
- 紧固件间距与布置
- 承载力极限
并自动判断是否符合 Eurocode 5 的设计要求。
3、材料数据库
软件内置丰富的材料数据库，可快速选择结构材料：
支持材料类型包括：
- 实木（Solid Timber）
- 胶合木（Glulam）
- 工程木（Engineered Wood）
- 钢板连接件
- 木结构板材
用户还可以创建自定义材料库，用于特定工程项目。
4、参数化连接建模
软件提供可视化建模工具，可定义连接构件的几何参数，例如：
- 构件截面尺寸
- 材料等级
- 连接件布置
- 螺栓排列方式
紧固件布置方式包括：
- 矩形布置
- 偏移布置
- 自定义排列
工程师可以手动调整连接件布局，以优化结构性能。
5、结构校核与计算报告
软件会自动执行多项设计校核，例如：
- 几何条件校核
- 连接件承载力校核
- 构件强度校核
- 连接节点极限状态分析
计算完成后可生成详细报告，包括：
- 计算过程
- 校核结果
- 使用率系数
- 结构图示
报告可用于工程设计文件或审查提交。
三、软件特点
1、专注木结构节点设计
与通用结构分析软件不同，MASTER EC5 专门针对木结构连接设计，可以快速完成复杂节点的承载力计算。
2、符合欧洲设计规范
软件严格按照 Eurocode 5（EN 1995-1-1） 标准进行计算，并支持国家附录参数，使其适用于欧洲各国工程项目。

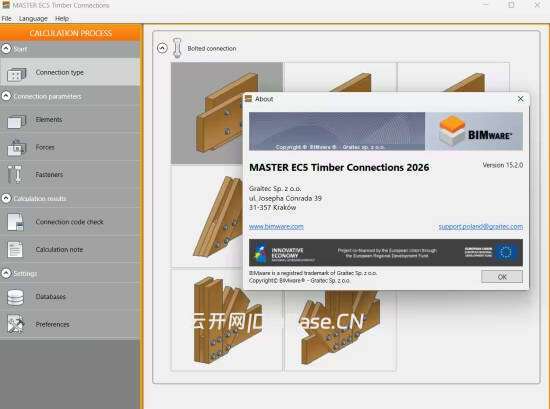

3、可视化连接预览
软件提供图形预览窗口，用户可以实时查看所设计的连接节点结构。
这可以帮助工程师：
- 检查连接布局
- 避免设计错误
- 提高建模效率
4、计算自动化
通过自动计算和规范校核，软件可以：
- 大幅减少手算工作量
- 提高计算准确性
- 快速完成设计迭代
5、多语言支持
软件提供多种界面语言，例如：
- 英语
- 法语
- 波兰语
并支持不同语言的计算报告输出。
四、应用领域
BIMware MASTER EC5 Timber Connections 主要应用于以下领域：
1、木结构建筑设计
- 木框架建筑
- 木结构住宅
- 大型木结构公共建筑
2、工业木结构工程
- 工业厂房
- 木结构屋顶系统
- 木结构桁架
3、桥梁和特殊结构
- 木结构桥梁
- 木钢混合结构
- 大跨木结构
4、结构设计咨询
设计院和工程咨询公司可以使用该软件快速完成节点设计与校核。
五、软件优势
与传统手工计算相比，MASTER EC5 Timber Connections 具有以下优势：
- 自动完成 Eurocode 5 规范计算
- 快速设计复杂木结构连接
- 内置材料和螺栓数据库
- 提供完整工程计算报告
- 直观的图形化操作界面
