TiSoft Electrical Design：建筑电气设计的BIM利器，从计算到绘图全流程自动化
在建筑电气设计领域，工程师面临的核心挑战包括：负荷计算复杂、配电系统校验繁琐、图纸绘制耗时、合规要求严格。尤其是在中低压配电、防雷接地、电缆选型等环节，任何一个疏漏都可能导致安全隐患或返工。
TiSoft Electrical Design（简称TED） 是由希腊 TiSoft 公司开发的一款专为建筑电气设计打造的BIM软件。它面向中低压电气安装工程，集负荷计算、配电设计、自动化绘图、材料统计、合规校验于一体，以“自动化、标准化、一体化”为核心优势，广泛应用于住宅、商业综合体、工业厂房及光伏电站等各类项目。
一、软件概览：让建筑电气设计告别重复劳动
TED 是一款真正意义上的建筑电气专用BIM平台。不同于通用CAD软件需要手动绘制每一根线和每一个符号，TED 通过参数化建模和智能计算，帮助电气工程师：
- 快速完成多楼层、多区域的负荷建模与统计
- 自动校验电缆载流量、电压降、短路容量
- 一键生成系统图、平面图、材料清单与计算书
- 确保设计全过程符合国际及欧洲电气标准
软件界面直观、操作逻辑清晰，即使不具备深厚的CAD基础，电气工程师也能在较短时间内上手并投入实际项目。
二、核心功能模块详解
1. 项目与负荷管理
多楼层/多区域建模支持按楼层、区域、功能（照明、插座、空调、电梯、消防）进行负荷分类管理，清晰呈现每一回路的用电需求。
负荷自动计算用户只需输入面积、设备功率及同时系数，系统即可自动计算总负荷与分路负荷，并生成标准化的负荷清单。
负荷分类统计按用途（照明/动力/弱电/消防）汇总负荷数据，支持自定义功率因数与需用系数，满足不同项目类型的需求。
2. 电气系统设计与计算
中低压配电设计支持变压器、配电柜、母线槽、电缆的选型与校验，兼容 TN-S、TN-C、TT 等常见接地系统。
电缆/导线计算自动校验：
- 载流量
- 电压降
- 热稳定
- 短路容量
系统根据校验结果推荐最优电缆截面与敷设方式（桥架/穿管/直埋）。
短路电流计算支持三相及单相短路电流（kA）自动计算，用于校验断路器、熔断器、母排的分断能力及动热稳定性。
保护设备选型自动匹配以下设备并生成保护配合曲线：
- 断路器（MCB / MCCB / ACB）
- 漏电保护器（RCD）
- 浪涌保护器（SPD）
接地与防雷设计
- 接地电阻计算
- 接地极/扁钢选型
- 防雷分区划分
- SPD配置与保护范围计算

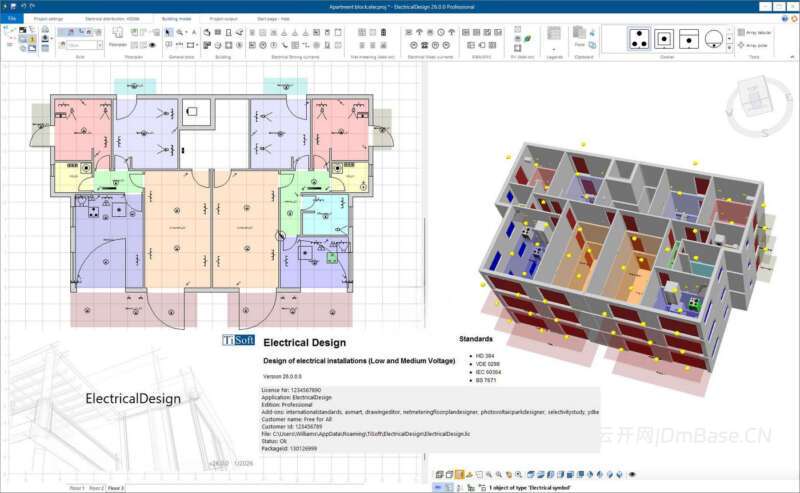

3. 自动化绘图（2D/3D）
平面图绘制可导入 DWG、DXF、PDF 格式的建筑底图，快速布置：
- 配电箱、开关、插座
- 灯具、桥架、线管
系统图自动生成一键生成：
- 单线图
- 配电柜一次系统图
- 二次控制原理图
支持自动编号与标注，大幅减少手动绘图工作量。
3D可视化支持电气设备与管线的三维建模，可用于：
- 碰撞检查
- 净高分析
- 施工模拟
符号库与模板内置 IEC / ELOT 标准电气符号库、设备库、电缆库，支持自定义图框、图层、标注样式等企业模板。
4. 报表与文档自动生成
材料清单（BOM）自动统计以下材料的规格、数量、长度、重量：
- 电缆、导线
- 配电柜、开关、插座
- 灯具、桥架、线管
计算书自动生成完整计算书，包括：
- 负荷计算
- 电缆压降
- 短路电流
- 接地电阻
- 防雷保护
可直接用于图纸报审与项目验收。
图纸集支持平面图、系统图、接线图、端子图、布置图的批量生成与打印，可导出为 PDF 或 DWG 格式。
合规报告内置希腊电工法规（Υ.Α. Φ.50/503/168/19.4.2011）校验引擎，可自动生成电气安装合格证与竣工报告。
5. 光伏电站设计（可选模块）
针对新能源项目，TED 提供专业的光伏设计功能：
- 光伏阵列布局：组件排布、倾角/方位角优化、阴影分析
- 逆变器与配电设计：交直流配电柜选型、电缆校验、并网保护设计
- 发电量模拟：基于当地气象数据的年/月/日发电量计算，辅助系统配置优化
三、技术特点与优势
| 特点 | 说明 |
|---|---|
| 高度自动化 | 从负荷输入到图纸/报表生成，一键完成，减少90%重复性工作 |
| 全流程合规 | 内置国际/欧洲/希腊电气标准库，自动校验短路、过载、接地故障等错误 |
| 一体化BIM平台 | 2D绘图 + 3D建模 + 计算 + 报表无缝集成，数据实时同步 |
| 丰富数据库 | 内置施耐德、ABB、西门子、罗格朗等数千种电气设备型号，支持自定义添加 |
| 多语言支持 | 界面及报表支持希腊语、英语、西班牙语、德语、法语，适合国际项目 |
| 易用性强 | 图形化界面、拖拽式操作、向导式流程，无需专业CAD基础即可上手 |
四、系统要求
| 项目 | 推荐配置 |
|---|---|
| 操作系统 | Windows 10 / 11（64位） |
| 处理器 | Intel Core i5 或 AMD 同级别以上 |
| 内存 | 8 GB 或以上 |
| 硬盘 | SSD，10 GB 可用空间 |
| 显卡 | 支持 OpenGL 3.3 以上，建议独立显卡 |
五、典型应用场景与适合行业
| 项目类型 | 具体场景 |
|---|---|
| 民用建筑 | 住宅、公寓、酒店、写字楼、商场、医院、学校 |
| 工业建筑 | 厂房、仓库、车间、变电站、污水处理厂 |
| 基础设施 | 机场、港口、铁路、地铁、隧道、公路照明 |
| 新能源项目 | 光伏电站、风力发电场、储能系统、充电桩设计 |
适合的企业类型：
- 建筑设计院与电气设计工作室
- 机电工程总承包公司（EPC）
- 电气安装与施工单位
- 光伏电站开发与设计企业
- 房地产开发商的技术部门
适合的岗位：
- 建筑电气工程师
- 供配电设计师
- 光伏系统设计师
- BIM电气建模员
六、与同类软件的对比
| 对比项 | TiSoft Electrical Design | AutoCAD Electrical | Dialux / Ecotect | ETAP / SAP2000 |
|---|---|---|---|---|
| 专注领域 | 建筑电气（中低压配电） | 工业控制与原理图 | 照明设计与能耗模拟 | 大型电网与电力系统 |
| 建筑电气计算 | ✅ 内置完整 | ❌ 需额外插件 | ❌ 不支持 | ⚠️ 过度复杂 |
| 合规校验 | ✅ 内置标准库 | ❌ 需人工校验 | ❌ 不支持 | ✅ 但面向电力系统 |
| 学习成本 | 低 | 中等 | 低 | 高 |
| 软件成本 | 中等 | 较高 | 部分免费 | 昂贵 |
七、总结：为什么选择 TiSoft Electrical Design？
TiSoft Electrical Design 是建筑电气设计领域少有的、真正实现“计算+绘图+报表”一体化的专业BIM软件。它的核心价值在于：
- 自动化程度高：显著减少重复绘图和手工计算
- 合规性强：内置标准库，自动校验设计错误
- BIM一体化：2D/3D数据实时联动，避免信息孤岛
- 覆盖面广：从住宅到工业、从传统配电到光伏电站均可适用
- 上手快、成本可控：相比大型电力系统软件，更适合建筑电气日常设计
如果你是一名建筑电气工程师，正在寻找一款能够提升设计效率、降低出错率、自动生成合规文档的专业工具，TiSoft Electrical Design 值得你认真评估和尝试。
