2D Frame Analysis Pro 7.3.3_2D结构力学分析

软件简介

在土木工程、机械设计、建筑工程等领域中，对二维框架、桁架、梁结构进行精确的受力分析是确保结构安全与优化设计的关键环节。无论是静力荷载下的变形计算，还是地震响应谱等动力分析，一套专业、高效且易用的结构分析工具必不可少。

2D Frame Analysis Professional 7.3.3 是一款专注于二维平面框架结构力学分析的工程软件。它主要用于对平面刚架、桁架、连续梁等结构进行线性与非线性分析，能够计算结构在静载荷、活载荷、风载荷及地震载荷等多种工况下的内力、位移和反力。该版本以高精度求解核心和直观的图形交互为特点，适用于土木工程、机械工程等领域的结构设计验证与教学演示。

软件信息

主要功能

• 静力与动力分析：支持结构在静载荷下的位移与应力计算，以及模态分析和反应谱分析。
• 非线性分析：涵盖几何非线性（大变形）和材料非线性（塑性）效应。
• 多种单元库：提供梁单元、杆单元、刚节点和铰节点定义。
• 结果可视化：支持以彩色云图、变形图及数值列表形式展示弯矩、剪力和轴力图。
• 截面库与材料库：内置标准钢结构和混凝土截面参数，并允许用户自定义材料属性。
• 自动网格划分：可对复杂几何形状进行自动网格划分以提高计算精度。

核心功能详解

1. 全面的分析能力

软件提供三个版本（Static / Truss / Dynamic），覆盖不同分析需求：

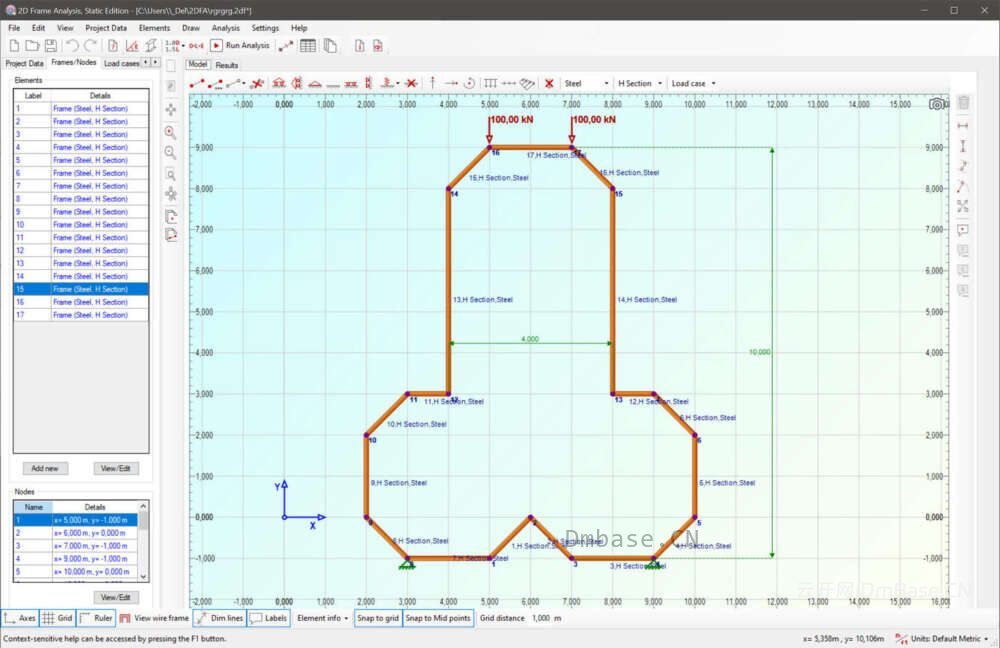

2. 图形化建模环境（GUI）

• 完全图形化界面，支持实时缩放、平移、网格捕捉
• 极简建模流程：无需预先定义节点，绘制构件时自动生成节点
• 模板快速建模：内置框架、斜桁架、垂直桁架、梁等常见结构模板
• 实时操作：所有建模、荷载施加、边界条件设置均可图形化完成

3. 丰富的材料与截面库

• 材料库：混凝土、热轧钢、冷弯型钢、铝合金、木材等
• 截面库：涵盖欧洲（EU）、AISC（美国）、澳大利亚、英国、中国、印度等国际标准
• 支持自定义截面：满足特殊设计需求

4. 灵活的荷载与边界条件

• 荷载类型：
  • 节点荷载（集中力/力矩）
  • 单元荷载（均布、梯形、跨度荷载）
  • 温度荷载
• 坐标系：局部、全局、投影全局坐标系
• 支座与约束：滚轴支座、铰支座、固定支座、弹簧支座（平动/转动）
• 杆端释放：可释放任意自由度，支持零刚度或部分刚度（半刚性连接）
• 偏心构件：支持杆件端部偏移

5. 强大的后处理与输出

• 图形化结果：
  • 结构变形图
  • 轴力图 / 剪力图 / 弯矩图
  • 动力模态形状图
  • 节点反力
• 表格结果：可直接导出至 Excel
• 自动生成计算报告：专业、美观，支持导出为 PDF、RTF、XLS、XML 等格式

6. 单位系统全面支持

• 支持公制、英制、自定义单位
• 工作过程中可随时切换单位，无需重新建模

7. 动态分析特色（Dynamic Edition）

• 响应谱分析：支持 X/Y 双方向谱曲线
• 时程分析：支持自定义时间-荷载序列
• 模态计算：采用稳健的高效算法，自动计算振型并图形展示

8. 其他技术特性

• 支持 32位 / 64位 系统
• 兼容 Windows XP / Vista / 7 / 8 / 10
• 剪切变形单元（铁木辛柯梁单元）
• P-Delta 效应：二阶非线性分析，考虑轴力对刚度的影响
• 荷载组合：支持加法、包络、绝对值、SRSS（平方和开方）等多种组合方式

适合哪些行业或企业？

配置要求

• 操作系统：Windows 7 / 8 / 10 / 11（32 位或 64 位）。
• 处理器：1 GHz 或更快的 x86 或 x64 处理器。
• 内存：建议 512 MB 及以上（大型复杂模型建议 1 GB 以上）。
• 硬盘空间：需预留 100 MB 以上空间用于安装及项目存储。
• 显卡：支持 DirectX 9 或更高版本的显卡，至少 1024×768 分辨率。
• 其他：需要安装 Microsoft .NET Framework 4.0 或更高版本。

更新内容

• 求解器优化：改进了稀疏矩阵求解算法，提升了大模型的求解速度和内存管理效率。
• 后处理增强：增加了实时剖面力动画显示功能，支持结果直接导出为 CSV 格式。
• 界面改进：优化了属性编辑器面板，更新了部分图标以适应高分辨率显示器。
• 稳定性修复：修正了极端长细比单元在非线性分析中的收敛问题。
