在BIM（建筑信息模型）应用日益普及的今天，将已有的二维CAD图纸或PDF图纸转换为Revit三维模型，依然是建筑设计院、施工单位和咨询公司最耗时、最繁琐的环节之一。传统的手工翻模方式需要设计师逐层描图、手动对齐、逐个构件放置，不仅占用大量人力，还容易因重复劳动产生疏漏。
WiseBIM for Autodesk Revit 正是为解决这一痛点而生。它是一款基于AI的BIM建模插件，可将DWG、PDF、JPEG等2D图纸快速识别并自动生成墙体、门窗、柱等Revit构件，大幅提升翻模效率。适用于建筑设计院、施工企业、机电工程及设施管理等领域。
核心功能与操作流程
WiseBIM的设计理念是“简单、快速、精准”，整个转换过程仅需四个步骤：
第一步：导入2D图纸
在Revit项目中，直接导入以下格式的2D图纸文件：
- DWG / DXF（AutoCAD标准格式）
- PDF（扫描或矢量PDF均可）
- JPEG / TIFF / PNG（图像扫描件）
无论是矢量化CAD文件还是图片格式的扫描图纸，WiseBIM均可识别处理。
第二步：设定图纸比例
为确保生成的Revit构件尺寸准确无误，用户只需在图纸上指定已知长度（如轴线间距或标注尺寸）来设定比例尺。这一步骤保证所有重建的元素均按真实尺寸自动生成，无需后期缩放调整。

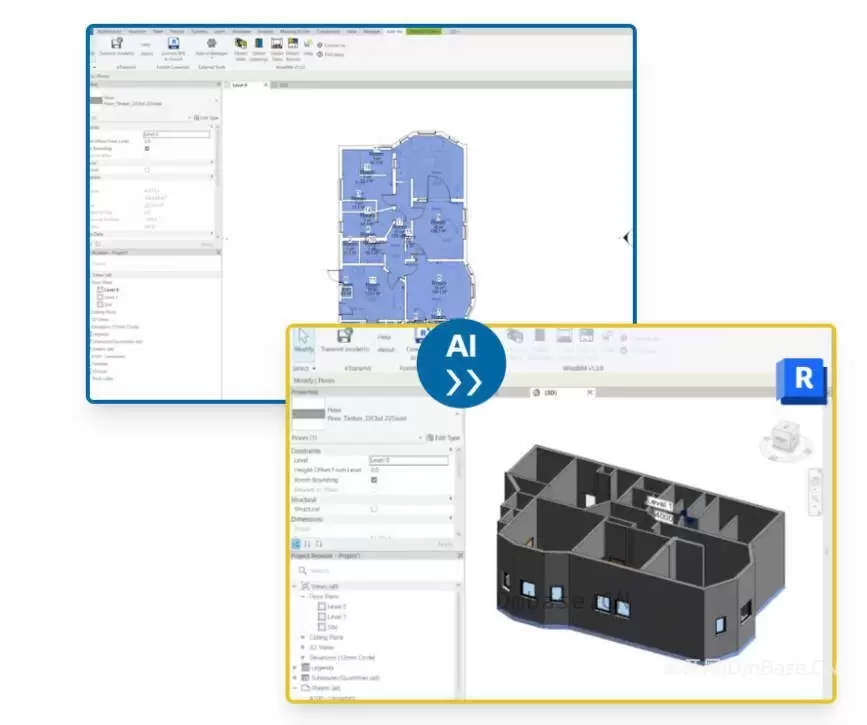

第三步：运行AI智能识别
在Revit的“附加模块”菜单中选择WiseBIM检测功能，框选需要识别的图纸区域，设定少量参数（如楼层高度、构件族类型等），点击启动即可。AI引擎将在数秒内完成以下工作：
- 自动识别墙体、门窗、柱、梁等建筑元素
- 区分不同图层或线型对应的构件类型
- 根据图纸标注定位构件位置与尺寸
- 在Revit项目中同步生成对应的三维族实例
第四步：检查与继续深化
AI自动生成的模型可直接使用，用户只需进行快速检查，确认无误后即可在此基础上继续进行深化设计、添加细节、出图或导出BIM数据。
适用场景与行业价值
| 适用行业 / 用户 | 典型应用场景 |
|---|---|
| 建筑设计院 | 将历史CAD项目快速转换为Revit模型，用于BIM交付或后期改造设计。 |
| 施工企业与总包单位 | 从甲方获得PDF图纸后，迅速搭建BIM模型用于施工模拟、碰撞检查与工程量统计。 |
| 机电工程与深化设计 | 快速建立建筑底图，为机电管线综合、支吊架布置提供基础模型。 |
| 设施管理与物业运营 | 将老旧建筑的纸质或CAD图纸转为BIM模型，用于资产管理和运维系统。 |
| 造价咨询与工程量计算 | 从模型中直接提取门窗数量、墙体面积等，用于概预算与投标报价。 |
| BIM咨询与翻模服务公司 | 大幅提升批量翻模项目的交付效率，降低人力成本。 |
| 高校与培训机构 | 辅助BIM教学，减少学生重复描图工作，聚焦于模型应用能力培养。 |
核心优势一览
| 优势 | 说明 |
|---|---|
| AI驱动，识别精准 | 基于深度学习算法，能准确区分墙体、门窗、柱等不同构件类型。 |
| 多格式支持 | 兼容DWG、DXF、PDF、JPEG、TIFF、PNG等主流图纸格式。 |
| 操作极简 | 四步完成转换，无需复杂设置，普通设计师即可快速上手。 |
| 速度惊人 | 单张图纸识别转换仅需数秒，大幅缩短翻模周期。 |
| 与Revit无缝集成 | 作为Revit插件运行，生成的模型直接保存在当前项目中，无需导入导出。 |
| 成本可控 | 提供30天免费试用，性价比远高于人工翻模的成本投入。 |
谁在使用WiseBIM？
WiseBIM自发布以来，已获得全球众多建筑行业用户的认可，其用户群体涵盖：
- 建筑师与设计师——快速将概念草图或CAD底图转为BIM模型，加速方案推演
- 工程咨询顾问——高效完成BIM模型的初始搭建，将精力集中于分析与优化
- 施工项目经理——从图纸到模型的无缝转换，支持现场交底与进度管理
- 设施与资产管理经理——建立数字孪生底座，为智慧运维提供数据支撑
系统与版本要求
| 项目 | 要求 |
|---|---|
| 兼容软件 | Autodesk Revit（2026以上） |
| 操作系统 | Windows 10 / 11（64位） |
| 部署方式 | 插件安装，本地运行，无需云服务 |
总结
WiseBIM for Autodesk Revit 是一款真正将人工智能技术落地于BIM生产一线的效率工具。它打破了“BIM翻模等于体力活”的传统认知，让设计师和工程师能够从繁重的重复劳动中解放出来，将更多时间投入到设计优化、协同管理和价值创造中。
对于希望在BIM项目中节省时间、降低成本、提高交付质量的设计院、施工企业与咨询团队而言，WiseBIM提供了一条切实可行的技术路径。
