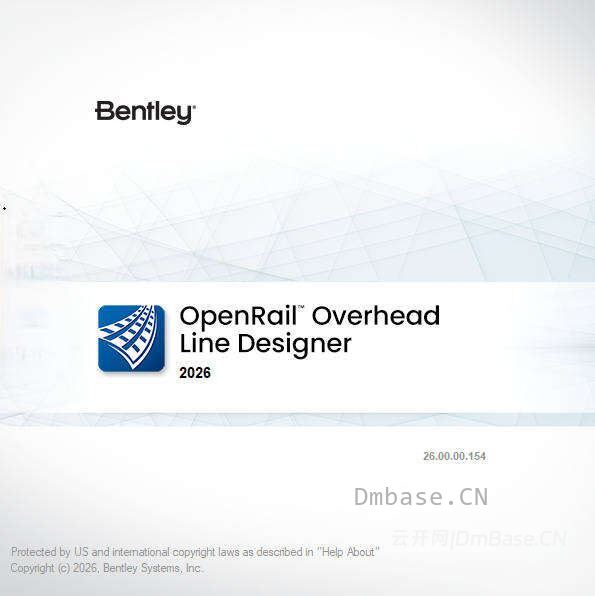

OpenRail Overhead Line Designer 2026_路轨电气BIM设计软件

软件简介

Bentley OpenRail Overhead Line Designer 2026是一款面向铁路和轨道交通电气化工程的专业BIM设计软件，主要用于铁路接触网、架空线路（OLE）和受电弓供电系统的三维设计、建模、分析和工程文档制作。

该软件针对传统CAD工具在铁路接触网设计方面存在的重复建模、人工计算和图纸协调等问题进行了专业化设计，可以在三维工程环境中统一完成杆柱布置、基础设计、腕臂和支撑结构、接触线、承力索、馈线以及其他架空线路组件的设计。

OpenRail Overhead Line Designer能够与铁路线路、轨道及其他基础设施模型协同工作。设计人员可以基于既有轨道几何和线路数据布置接触网系统，并通过三维模型检查接触网与轨道、桥梁、隧道以及其他铁路设施之间的空间关系。

软件同时提供净空分析、弧垂与张力分析、碰撞检查、材料数量统计以及施工图自动生成等功能，可覆盖铁路电气化项目从初步设计到详细设计和工程交付的多个环节。

对于高速铁路、城际铁路、城市轨道交通、铁路电气化改造以及既有线路扩建项目，OpenRail Overhead Line Designer可以作为接触网专业设计的重要工具。

主要功能

1. 接触网三维设计

OpenRail Overhead Line Designer的核心功能是铁路架空接触网系统的三维设计。

设计人员可以直接在铁路三维环境中查看完整的接触网系统，并根据线路条件调整组件位置。

2. 支柱和基础布置

软件支持根据线路和设计规则自动确定接触网支柱的位置，并可以对支柱进行手动调整。

主要功能包括：

• 支柱自动布置
• 支柱手动布置
• 支柱间距设置
• 支柱类型选择
• 支柱高度计算
• 基础位置设计
• 基础尺寸相关设计
• 支柱编号
• 支柱属性管理
• 支柱数量统计

基于设计规则自动布置支柱，可以减少大量重复性的人工操作。

3. 接触线和承力索设计

软件可以对接触线、承力索及相关悬挂系统进行详细设计。

支持：

• 接触线布置
• 承力索布置
• 悬挂点设置
• 悬挂结构设计
• 接触线高度
• 接触线偏移
• 导线几何关系
• 线路纵向变化分析
• 导线弧垂显示

通过三维模型，可以更加直观地检查接触线系统与轨道之间的空间关系。

4. 腕臂和悬挂结构设计

OpenRail Overhead Line Designer提供专门的接触网结构组件设计工具。

用户可以利用组件库快速插入标准化接触网结构，同时根据项目标准调整组件参数。

5. 接触网组件库

软件支持可配置的接触网组件库，可以管理不同工程项目所使用的架空线路组件。通过标准化组件库，可以提高不同项目之间设计的一致性。

6. 弧垂与张力分析

OpenRail Overhead Line Designer能够针对架空线路进行弧垂和张力计算。设计人员可以利用分析结果检查导线在不同工况下的状态，从而辅助确定合理的接触网设计参数。

7. 净空分析

净空检查是铁路接触网设计的重要功能。OpenRail Overhead Line Designer可以对接触网系统与周围铁路设施之间的空间关系进行分析。

8. 碰撞检查

软件可以检查接触网组件与铁路基础设施之间的空间冲突。碰撞检查能够减少施工阶段发现问题后重新设计的情况。

9. 受电弓相关设计

软件可以结合接触网和轨道模型分析受电弓工作范围。对于高速铁路和城市轨道交通项目，这类功能可以辅助检查接触网系统是否满足车辆运行条件。

10. 风偏分析

OpenRail Overhead Line Designer可以对架空线路受到风荷载后的状态进行检查。通过不同环境条件下的分析，可以辅助判断接触网系统的设计安全裕度。

11. 张力装置和分段设计

软件支持铁路架空线路中的张力和分段相关设计。

12. 平面图、纵断面和横断面

OpenRail Overhead Line Designer可以直接从三维模型生成工程设计图纸。设计模型发生修改后，可以重新生成相关工程成果，从而减少二维图纸与三维模型之间的数据不一致。

13. 自动标注

软件可以根据设计对象自动生成工程标注。对于大型接触网项目，可以明显减少人工标注工作。

14. 材料数量统计

软件能够根据三维设计模型自动统计接触网工程所需材料。同时可以根据项目要求生成材料清单和数量统计报告，为施工准备和工程采购提供数据基础。

15. 三维模型与BIM协同

OpenRail Overhead Line Designer以三维模型为基础进行接触网设计，可以与铁路轨道和其他专业工程模型结合。

能够实现：

• 接触网三维建模
• 铁路轨道模型关联
• 多专业模型协调
• 设计冲突检查
• BIM数据交付
• 工程资产信息管理

通过与OpenRail Designer配合，可以形成覆盖铁路线路、轨道和电气化接触网的综合设计环境。

16. 数字孪生数据

软件生成的不仅是几何模型，还可以包含接触网组件的工程属性和资产信息。因此，OpenRail Overhead Line Designer不仅适合传统施工图设计，也适合现代铁路数字化工程项目。

系统要求

根据Bentley目前针对OpenRail Overhead Line Designer提供的产品信息，2026版本采用64位Windows工作环境。当前产品页面列出的主要硬件要求如下：

对于简单接触网线路项目，16GB内存可以满足基本设计需求。但如果项目包含大量三维轨道模型、复杂站场、多个接触网系统、大型点云或多专业BIM模型，建议使用32GB或更高内存，并配置性能较强的多核心处理器和独立显卡。

对于复杂三维接触网项目，显卡性能也会直接影响模型旋转、实时显示和大型工程模型浏览体验。
