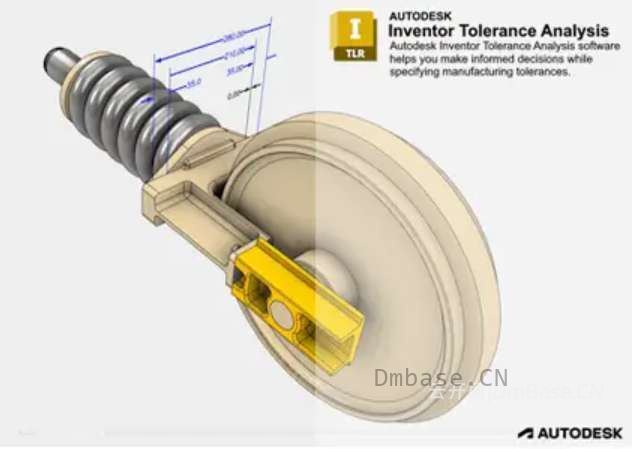

Inventor Tolerance Analysis 2027.1_机械公差分析软件

一、软件简介

Autodesk Inventor Tolerance Analysis 2027是一款面向机械设计与产品制造领域的尺寸公差分析工具，主要用于评估机械零部件在装配过程中，由于各个零件的尺寸偏差和制造公差累积而产生的装配间隙、干涉及功能尺寸变化等问题。

该工具属于Autodesk Inventor机械设计生态的一部分，主要服务于机械工程师、产品设计人员、质量工程师以及制造工艺人员。它能够基于三维装配模型建立尺寸链，并通过公差累积分析，帮助设计人员判断零件尺寸与公差分配是否合理。

在机械产品设计中，即使每个零件都符合各自的尺寸公差要求，装配后的整体尺寸仍然可能出现偏差。例如，齿轮箱壳体、轴承座、传动轴、定位销和安装支架等零件组合在一起时，各零件的尺寸误差可能逐步累积，最终导致装配间隙不足、定位精度下降或运动部件发生干涉。

传统设计方法通常依靠经验估算尺寸链，或者采用极限尺寸法进行简单计算。面对零件数量较多、尺寸关系复杂的装配体，这种方式容易增加计算工作量，也不利于快速比较不同公差方案。

Inventor Tolerance Analysis通过与Inventor三维装配模型协同，将尺寸链、公差参数和装配关系结合起来，使设计人员能够在产品制造之前评估公差对最终装配结果的影响。

其核心应用价值主要体现在以下几个方面：

• 提前发现装配尺寸链中的潜在问题。
• 分析零件尺寸偏差对关键功能尺寸的影响。
• 评估不同公差分配方案的合理性。
• 降低因公差设计不合理造成的返工和装配问题。
• 为制造工艺制定、质量控制和产品设计优化提供依据。

Inventor Tolerance Analysis适用于机械设备、汽车零部件、工业装备、精密机构、自动化设备和消费产品等涉及多零件装配的设计项目。

需要注意的是，尺寸公差分析主要用于评估尺寸变化及其累积影响，不能完全替代有限元分析、运动仿真或实际测量验证。对于涉及热变形、弹性变形、磨损、材料非线性以及复杂接触行为的产品，还需要结合其他工程分析方法。

二、主要功能

1. 一维尺寸链分析

尺寸链分析是Inventor Tolerance Analysis的核心功能之一。它能够根据装配模型中的相关尺寸和几何关系，帮助设计人员建立从零件尺寸到最终功能尺寸的计算关系。

例如，在轴与轴承座的装配中，轴的长度、轴承宽度、壳体定位尺寸以及端盖厚度等参数，都可能影响最终的轴向间隙。通过建立尺寸链，可以分析这些尺寸变化如何共同影响装配结果。

主要用途包括：

• 建立装配体中的关键尺寸链。
• 确定影响目标功能尺寸的相关零件尺寸。
• 分析尺寸变化对最终间隙或配合尺寸的影响。
• 评估零件公差对整体装配精度的贡献。
• 识别对目标尺寸影响较大的关键尺寸。
• 为设计修改和公差优化提供依据。

尺寸链分析有助于将复杂装配问题分解为可计算、可检查的尺寸关系，尤其适用于具有多个定位面、配合面和串联尺寸关系的机械结构。

2. 极限公差累积分析

极限公差累积分析通常采用最坏情况分析方法，即假设尺寸链中各个相关尺寸同时处于最不利的极限状态，从而计算装配结果可能出现的最大值和最小值。

这种方法适用于对装配可靠性要求较高的机械产品，能够帮助设计人员确认在规定的尺寸公差范围内，装配功能是否仍然满足要求。

主要功能包括：

• 计算尺寸链的最大极限结果。
• 计算尺寸链的最小极限结果。
• 评估最坏情况下的装配间隙或干涉。
• 检查关键功能尺寸是否超出设计范围。
• 判断现有零件公差能否满足装配要求。
• 为严格公差设计提供计算参考。

例如，当多个零件共同决定一个滑动机构的工作间隙时，极限分析能够帮助设计人员判断最小间隙是否可能不足，以及最大间隙是否会影响机构的定位精度。

需要注意，最坏情况分析通常较为保守，结果可能要求更严格的零件公差，因此还应结合产品功能、制造成本和实际质量要求进行判断。

3. 统计公差分析

对于批量制造的机械产品，并非所有零件都会同时处于最不利的尺寸极限。统计公差分析通过考虑尺寸变化的统计特征，评估装配结果在实际生产中的可能分布。

在满足相应统计假设的前提下，这种方法可以帮助设计人员了解装配尺寸的预期变化范围，并在功能要求与制造成本之间寻找更合理的平衡。

主要应用包括：

• 分析多个零件尺寸变化的累积影响。
• 评估装配间隙或功能尺寸的统计分布。
• 根据目标质量要求评估公差方案。
• 比较不同公差组合对装配结果的影响。
• 辅助制定合理的零件尺寸公差。
• 减少过度保守的公差设计所带来的制造成本。

统计分析结果取决于所采用的概率分布、独立性假设、尺寸相关性和输入数据质量。它不能简单地理解为所有产品都必然满足目标要求，也不能替代实际生产数据验证。

4. 基于三维装配模型的公差分析

Inventor Tolerance Analysis与Inventor机械设计环境相结合，可以利用三维装配模型中的尺寸和几何关系开展分析。

与脱离模型进行手工计算的方式相比，这种工作流程能够帮助设计人员更直观地识别装配结构中的关键尺寸及其相互关系。

主要优势包括：

• 利用三维装配模型辅助确定尺寸链。
• 根据零件之间的装配关系识别相关尺寸。
• 将分析目标与具体的装配功能联系起来。
• 减少重复输入尺寸数据的工作量。
• 方便检查模型尺寸变化对分析结果的影响。
• 支持在设计迭代过程中重新评估公差方案。

具体的尺寸识别、尺寸链建立及分析操作取决于模型结构、装配约束和所使用的功能模块。

5. 关键尺寸与功能要求评估

在产品设计过程中，并不是所有尺寸都具有相同的重要性。某些尺寸直接影响产品的运动、密封、定位、传动和装配质量，应当作为重点控制对象。

Inventor Tolerance Analysis可以帮助工程师围绕指定的功能尺寸建立分析，并研究相关零件尺寸变化对目标结果的影响。

典型分析对象包括：

• 两个配合零件之间的装配间隙。
• 轴与轴承之间的轴向定位关系。
• 多零件组合后的总长度。
• 安装孔与定位结构之间的尺寸关系。
• 机构中影响运动或装配的关键尺寸。
• 影响产品密封、定位和配合的相关尺寸。

通过对关键尺寸进行针对性分析，可以帮助团队把公差设计资源集中在真正影响产品功能的部位。

6. 公差分配与设计优化

公差分配的目标是在满足产品功能要求的前提下，合理确定各个零件的制造精度。

如果公差设置过宽，可能造成装配间隙过大、定位不准确或功能不稳定；如果公差设置过严，则可能增加加工成本、检测成本和制造难度。

Inventor Tolerance Analysis可用于评估现有公差方案，并通过调整相关尺寸公差观察分析结果的变化。

主要应用包括：

• 比较不同公差设置下的尺寸链结果。
• 识别对最终功能尺寸影响较大的零件尺寸。
• 评估收紧或放宽特定公差的影响。
• 辅助确定关键零件的精度要求。
• 减少不必要的高精度加工要求。
• 为设计部门与制造部门之间的公差协调提供数据支持。

需要注意，公差分析不等于自动生成最优制造方案。最终公差仍需综合考虑产品功能、加工能力、检测方法、装配工艺和质量标准。

7. 制造质量与装配风险评估

尺寸公差累积是影响机械产品装配质量的重要因素之一。通过在设计阶段分析公差链，工程师能够更早识别潜在的尺寸风险。

例如，在多零件壳体装配中，若多个定位尺寸的累积偏差超过允许范围，就可能出现孔位偏移、零件无法顺利装配或装配后产生异常间隙等问题。

该工具可辅助开展以下工作：

• 评估关键装配尺寸的公差风险。
• 检查尺寸链是否满足功能要求。
• 比较不同设计方案的公差表现。
• 为来料检验和关键尺寸控制提供参考。
• 辅助设计与质量团队分析装配问题。
• 在产品投产之前发现部分潜在设计缺陷。

需要强调的是，软件分析结果属于设计与工程评估依据，不能代替实际制造过程中的质量检验、测量系统分析和生产能力评估。

8. 机械设计与工程协同

Inventor Tolerance Analysis的应用价值还体现在机械设计与制造质量之间的协同。设计人员可以在产品建模阶段考虑公差累积问题，而不是等到样机装配或批量生产阶段才处理尺寸冲突。

通过把三维装配模型与公差分析结合起来，团队可以围绕关键尺寸、配合关系和制造要求开展设计评审。

适用场景包括：

• 新产品设计与样机开发。
• 机械设备装配精度评估。
• 汽车零部件和工业装备设计。
• 自动化生产设备及精密机构设计。
• 产品设计变更后的公差复核。
• 量产前的装配风险评估。

总体而言，该工具更适合将公差设计融入三维机械设计流程，帮助工程团队在设计阶段提高尺寸分析的效率和可追溯性。

三、系统要求

Inventor Tolerance Analysis 2027需要与兼容版本的Autodesk Inventor协同使用。由于该工具依赖Inventor的三维零件和装配设计环境，因此实际运行要求主要参考Inventor 2027的系统配置。

1. 操作系统

• 操作系统：64位Microsoft Windows 11。
• 软件平台：兼容的Autodesk Inventor 2027环境。
• 浏览器：Google Chrome或其他兼容的现代浏览器，主要用于在线安装、帮助和授权相关操作。
• 网络连接：建议保持互联网连接，以支持软件安装、授权验证和更新获取。

安装前应确认Inventor Tolerance Analysis与宿主软件版本匹配，并核实相应的产品授权或订阅资格。

2. 处理器要求

公差分析本身通常不会像大型有限元计算那样高度依赖显卡，但复杂装配体的加载、模型交互以及相关设计操作仍会受到处理器性能影响。

3. 内存要求

内存需求主要取决于Inventor装配体的规模、零件数量以及同时运行的软件。对于包含大量零部件的机械设备，建议优先增加内存容量，以改善模型加载和多任务处理体验。

4. 显卡要求

显卡主要影响三维模型的显示、缩放、旋转和复杂装配体的交互体验。对于以尺寸链计算为主的用户，不必单纯为了公差分析追求高端显卡。

5. 硬盘与显示器

• 硬盘空间：建议至少预留40GB可用空间作为Inventor 2027安装及临时文件的参考，实际空间应根据安装组件和现有软件环境核算。
• 硬盘类型：推荐SSD。
• 最低显示分辨率：1280×1024。
• 推荐显示分辨率：3840×2160（4K）。
• 输入设备：兼容Microsoft标准的鼠标；需要时可使用三维导航设备。

需要注意，40GB是Inventor 2027的整体安装空间参考，并不代表Inventor Tolerance Analysis独立插件需要占用40GB。

6. 运行库及软件依赖

安装和使用时建议确认以下条件：

• 已正确安装并能够正常运行Autodesk Inventor 2027。
• Windows 11已安装必要的系统更新。
• 满足Inventor 2027所需的.NET 10或更高版本运行环境。
• Autodesk相关授权、安装组件和更新服务工作正常。
• 对于依赖电子表格的特定Inventor工作流程，应根据实际需要安装受支持的本地电子表格软件。

以上系统要求主要参考Inventor 2027的运行环境。插件的具体安装依赖仍应以对应发行包的安装说明为准。
